Стальные опоры Производственная компания ИНЭЛКО - Опоры ЛЭП

Производственная компания «ИНЭЛКО» с 2007 года поставляет свою продукцию для объектов внешнего электроснабжения на территории РФ. Вся продукция изготавливается в соответствии с ТУ 5264-001-02157326-2016. Компания производит стальные многогранные опоры ВЛ 35-500 кВ объёмом 15 тыс. тонн в год. Проверку качества продукции осуществляют инженеры по международным стандартам и новейшим оборудованием измерения. Компания использует процессный контроль качества многогранных опор. Данная технология позволяет выявить брак и ошибку в процессе производства. При проектировании опор и фундаментов необходимо предусматриваются меры по обеспечению долговечности конструкций в процессе эксплуатации.

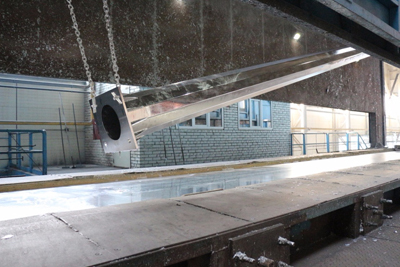

Защиту от коррозии многогранных опор и фундаментов проектируют с учётом требований СНиП 2.03.11 и дополнительных требований ПАО «ФСК ЕЭС». В соответствии с требованиями ПАО «ФСК ЕЭС» стальные многогранные опоры и стальные элементы фундаментов подлежат обязательному цинкованию (в том числе метизы и конструкции, обеспечивающие доступ персонала к узлам крепления гирлянд, проводов и тросов в процессе эксплуатации опор). Горячее цинкование выполняется в заводских условиях. Толщина покрытия определяется в соответствии со СНиП 2.03.11 в зависимости от степени агрессивности внешней среды.

Продукция «ИНЭЛКО» аттестована «ФСК ЕЭС» для применения в Единой энергетической системе РФ.

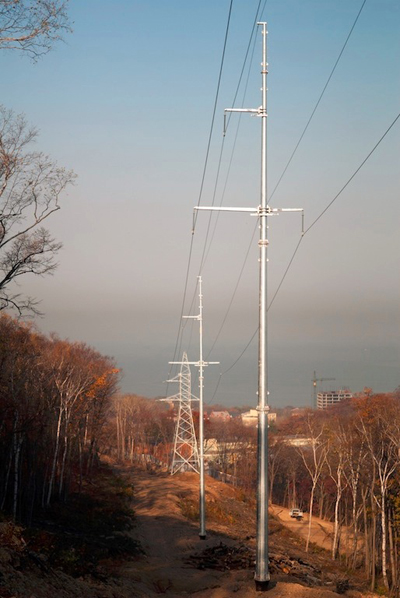

Многогранные опоры - альтернативная конструкция решетчатым опорам - имеют много преимуществ:

Надежность является комплексным свойством, которое в зависимости от назначения объекта и условий его применения включает безотказность, долговечность, ремонтопригодность. Так, долговечность, важнейший из частных показателей, в среднем составляет для бетонных опор 30 лет, для решетчатых - 40 лет, а для многогранных - 50 лет. Таким образом, стальные многогранные опоры удовлетворяют новым техническим требованиям по срокам службы.

Производственная компания «ИНЭЛКО» участвует в различных объектах строительства:

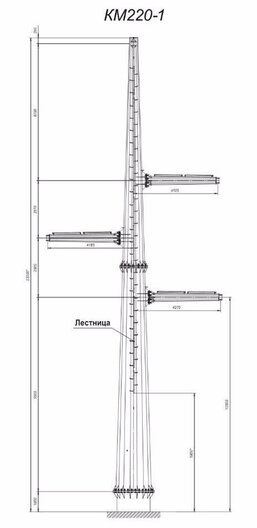

Стойки многогранных опор могут состоять из одной, двух или нескольких секций в зависимости от требуемой высоты опоры. Максимальная длина секций (длина отправочных элементов), как правило, составляет не более 12 м и обуславливается удобством их транспортировки железнодорожным и автомобильным транспортом. Высота опор до 40 м и более. Толщина стенки от 3 до 12 мм. Диаметр опор до 2 м.

При соединении секций между собой возможно два варианта исполнения: фланцевое и телескопическое соединение.

Производственная компания «ИНЭЛКО» изготавливает:

Транспозиционные — для изменения порядка расположения проводов на опорах.

Ответвительные — для выполнения ответвлений от основной линии.

Перекрестные опоры - устанавливаются в местах пересечения трасс воздушных линий.

Противоветровые — для усиления механической прочности ВЛ.

Переходные — при переходах ВЛ через инженерные сооружения или естественные преграды. Длина пролета при таких опорах достигает 1—5 км, а высота опор (при пересечении судоходных рек) 70—80 м. При очень больших пролетах переходные опоры иногда выполняют отдельно для проводов каждой фазы.

Анкерная опора воспринимает нагрузку от разности тяжения проводов и тросов, направленную вдоль линии электропередачи. Конструкция анкерных опор ЛЭП отличается повышенной прочностью.

Разновидность анкерных опор устанавливаются в конце или начале линии. При нормальных условиях работы ВЛ они воспринимают нагрузку от одностороннего натяжения проводов и тросов. Концевые опоры устанавливаются на концах линии. От этих опор отходят провода, подвешиваемые на порталах подстанций.

Применяются на прямых участках ЛЭП в местах перехода через инженерные сооружения или естественные преграды для ограничения анкерного пролета, а также в местах изменения числа, марок и сечений проводов.

Устанавливаются на углах поворота трассы ВЛ, при нормальных условиях воспринимают равнодействующую сил натяжения проводов и тросов смежных пролётов, направленную по биссектрисе угла, дополняющего угол поворота линии на 180°. При небольших углах поворота (до 15—30°), где нагрузки невелики, используют угловые промежуточные опоры. Если углы поворота больше, то применяют угловые анкерные опоры, имеющие более жёсткую конструкцию и анкерное крепление проводов.

Все конструкции одностоечные, на стальных многогранных стойках, имеющих фланцевое соединение с фундаментом. Фундамент выполнен в виде трубы с фланцем.

Многогранные опоры ВЛ 6-10 кВ предназначены для применения в I-III ветровых районах, в I-III районах по гололеду, в населенной и ненаселенной местности. Опоры предназначены для применения в районах со степенью загрязнения атмосферы с 1 по 4 при применении как стеклянной, так и полимерной изоляции
