РОСЛЭП
«РОСЛЭП» является передовым производственным и научным предприятием, с собственной производственной базой и конструкторским бюро. Начиная с 1997 года, компания занимается разработкой и выпуском металлических конструкций для нужд энергетической отрасли России и ближнего зарубежья.

К основным видам деятельности предприятия относятся: разработка проектов высоковольтных линий, производство стальных опор для ЛЭП, изготовление и установка металлических антенных опор для нужд сотовых операторов, а так же разработка стальных опор по собственному или стороннему проекту.

Собственное конструкторское бюро позволило компании «РОСЛЭП» наладить разработку и производство опор, по своим техническим характеристикам, не уступающим передовым зарубежным брендам, а так же дало возможность заметно снизить расходы на производство, установку и эксплуатацию опор.

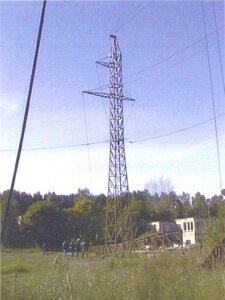

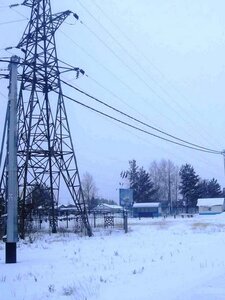

Стальные опоры 35 кВ



Стальные опоры 35 кВ способны выдерживать сильные порывы ветра, устойчивы к обледенению и могут применяться в районах с суровым климатом, где температура опускается значительно ниже нуля.
Данные опоры рассчитаны на применение стеклянных изоляторов ПС-70Д или подвесных полимерных ЛК70/35.
При монтаже опор необходимо руководствоваться монтажными схемами и технологическими картами.
Основным достоинством данной конструкции является легкость в изготовлении и простота транспортировки.
Фланцевые опоры с поясами из гнутого профиля, которые собираются из сваренных на предприятии секций, и многогранные опоры с телескопическим соединением секций обладают небольшими трудозатратами по сборке опор на пикете, но при этом повышенные транспортные затраты.

Стальные опоры из гнутого профиля 6-10 кВ



Стойки металлических опор ВЛ 6 (10) кВ выполнены из пары гнутых профилей в форме разомкнутого шестигранника, скрепленных друг с другом при помощи планок и раскосов, подобное сечение обладает высокими показателями эффективности и надежности.
Данные опоры рассчитаны на применение стеклянных изоляторов ПС-70Д или подвесных полимерных ЛК70/35.
При монтаже опор необходимо руководствоваться монтажными схемами и технологическими картами.

Преимущества опор из гнутого профиля:

  • Долговечность, срок службы до 50 лет.
  • Увеличенный габаритный пролет 50-95 м за счет особой прочности конструкции, позволяет снизить финансовые затраты.
  • Увеличенные междуфазные расстояния до 200см, для сравнения, в железобетонных опорах это расстояние не превышает 130см, что не дает происходить схлестыванию проводов и их пережигания даже на пролетах с большой протяженностью.
  • Малый вес конструкции всего 274 кг, что заметно ниже, чем у ж/б опор (1150 кг), это позволяет значительно уменьшить траты на перевозку и монтаж.
  • Высокая прочность исключает возможность установки опор с повреждениями, снижает аварийность
  • Возможность быстро разобрать конструкцию для дальнейшей перевозки и сборки в другом месте.

Стальные многогранные опоры ЛЭП 110 кВ (проект 3.407.2-182.09)

Одностоечные опоры делятся на узкобазные и широкобазные. Для узкобазных опор предусмотрено соединение с фундаментом при помощи фланцевого крепления. Широкобазные же опоры обладают широкимоснование козлового вида, и монтируется на фундамент из 4 свай.

Особенности применения

Опоры серии 3.407.2-182.09 применяются для фиксации сталеалюминевых проводов, в сочетании с подвесными, полимерными или стеклянными изоляторами.
Для подвеса могут использоваться провода марок: АС120/19, АС150/24, АС185/29, АС240/32, AERO-Z 177-1Z-301-2Z и грозозащитного троса С50 (ТК 9,1)

Маркировка опор ВЛ серия 3.407.2-182.09:

  • П/А – тип опоры соответственно промежуточная/анкерная;
  • М – указывает на многогранную конструкцию стойки опоры;
  • 110 – расчетное напряжение ВЛ 110кВ;
  • 1…8 – модификация и цепность;
  • Ф – тип соединения с фундаментом – фланцевое;
  • 4 – указывает на расширенную базу опоры (при отсутствии индекса узкобазная опора);
  • Р/Т – предусмотрена установка разрядника/двух грозотросов.

Компанией РОСЛЭП производятся стальные многогранные опоры для ЛЭП напряжением 110 кВ двух типов:

  • Одноцепные
ПМ110-1Ф4, ПМ110-1Ф, ПМ110-1ФТ, ПМ110-3Ф4, ПМ110-3Ф, ПМ110-3ФТ, ПМ110-5Ф4, ПМ110-5Ф, ПМ110-7Ф4P, ПМ110-7ФP, АМ110-1Ф, АМ110-3Ф4Т, АМ110-3Ф4, АМ110-3Ф4+5, АМ110-5Ф4, АМ110-5Ф4Р
  • Двухцепные
ПМ110-2Ф, ПМ110-2Ф4, ПМ110-4Ф, ПМ110-4Ф4Т, ПМ110-6Ф, ПМ110-6Ф4, ПМ110-8ФР, ПМ110-8Ф4Р, АМ110-2Ф, АМ110-4Ф4, АМ110-4Ф4Т, АМ110-4Ф4+5, АМ110-6Ф4, АМ110-6Ф4Р.
