«ПСК «Перспектива»
Производственно-строительный комплекс «Перспектива» – крупный отечественный производитель высококачественных железобетонных изделий. На сегодняшний день приоритетом завода является продажа ЖБИ продукции как для энергетики, так и для самых разнообразных отраслей строительства: гражданского, промышленного, водохозяйственного, мелиоративного. Находится завод ЖБИ в Москве, но мы поставляем свои изделия по всей России.
Фундаменты составные под опоры ЛЭП (ВЛ 35-500 кв)
Служат для закрепления в грунте опор ЛЭП, монтаж железобетонных фундаментов производится путем установки их в котлован с последующим заполнением пустот грунтом, смесью.

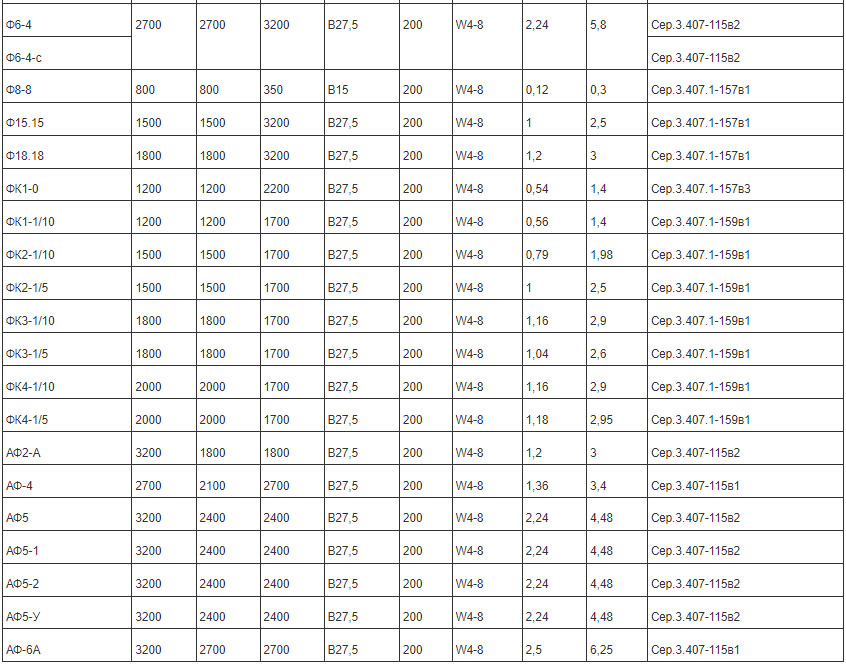

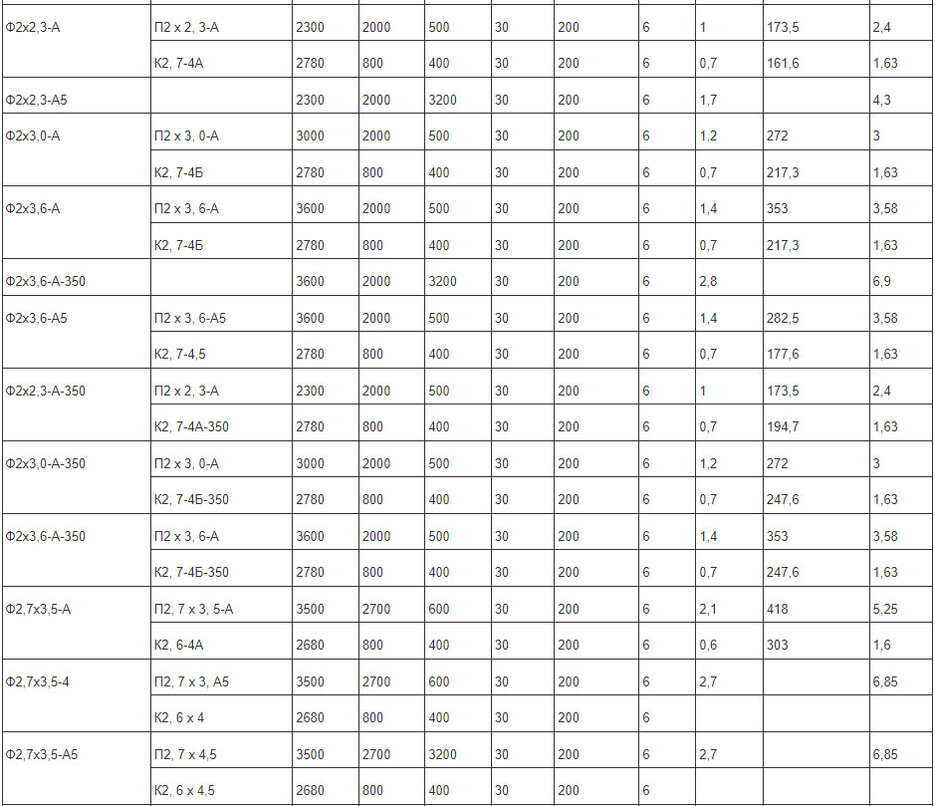

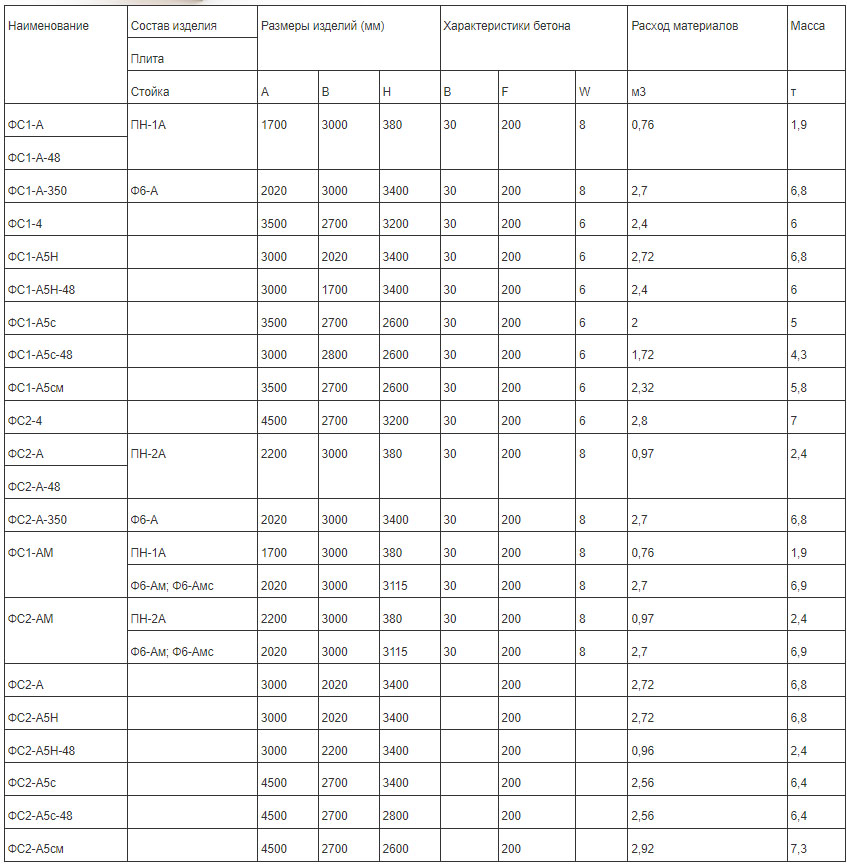

Технические характеристики
Составные фундаменты Ф, ФП
Фундамент под металлические опоры
Составной фундамент ЛЭП
Фундаменты под металлические опоры ЛЭП (35-500 кВ)
В зависимости от решения оголовка фундаменты могут быть предназначены под металлические опоры закрепляемые с помощью двух или четырех болтов с базой 250 мм и диаметром 42 (маркировка фундамента Ф3-А) и 48 (маркировка фундамента опоры Ф3-А-48) мм, а также с базой 350 мм и диаметром болтов 56 мм (маркировка фундамента опоры Ф3-А-350).
Данные изделия предназначены для безопасной и надежной установки металлических опор линий электропередач номиналом 35-500кВ. Железобетонный фундамент обеспечивает долговечность и эксплуатационную безопасность конструкций. Он передает нагрузку от опоры ЛЭП на основание. Данное изделие изготавливается по серии 3.407-115 или серии 3.407.1-144, которое предназначено для установки в водонасыщенных и сухих грунтах. Расчетная температура воздуха до -40°C, уровень сейсмичности до 9 баллов. Допустимы грунтовые воды разной степени воздействия.
Фундаменты представляют собой крупную монолитную железобетонную конструкцию грибовидной формы с болтами или отверстиями для крепления опор ЛЭП, подразделяются на прямостоечные и фундаменты с наклонной стойкой.
Фундамент с наклонной стойкой
Прямостоечный фундамент
Железобетонные фундаменты устанавливаются на месте строительства опор ЛЭП путем вкапывания в грунт, а к окончанию их стойки крепится опора. Глубина заложения фундамента зависит от свойств и характера нагрузок и грунтов.
В зависимости от решения оголовка фундаменты могут быть предназначены под металлические опоры закрепляемые с помощью двух или четырех болтов с базой 250 мм и диаметром 42 мм (маркировка фундамента Ф3-А) и 48 мм (маркировка фундамента Ф3-А-48), а также с базой 350 мм и диаметром болтов 56 мм (маркировка фундамента Ф3-А-350). Под стойки опор с оттяжками применяются фундаменты со штырем. Подножники под анкерно-угловые опоры с модернизированным оголовником имеют наклонную стойку и оголовок с карманами под болты. Фундаменты с глубиной заложения 5 метров и более выполняются составными из двух элементов: дополнительной стойки и самого грибовидного фундамента. Наше предприятие так же выпускает сваи для стальных опор.

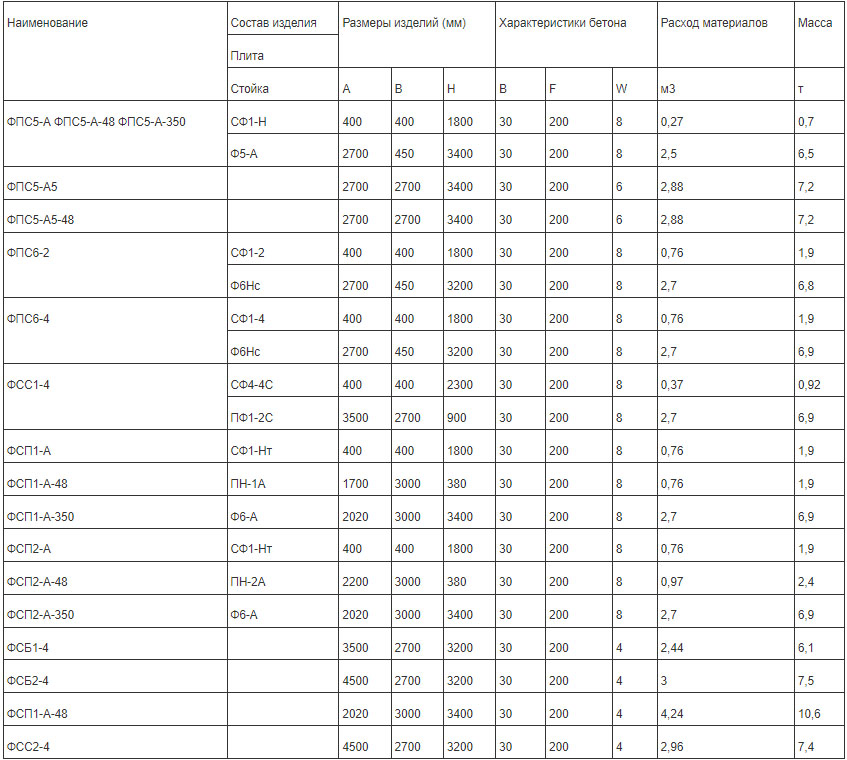

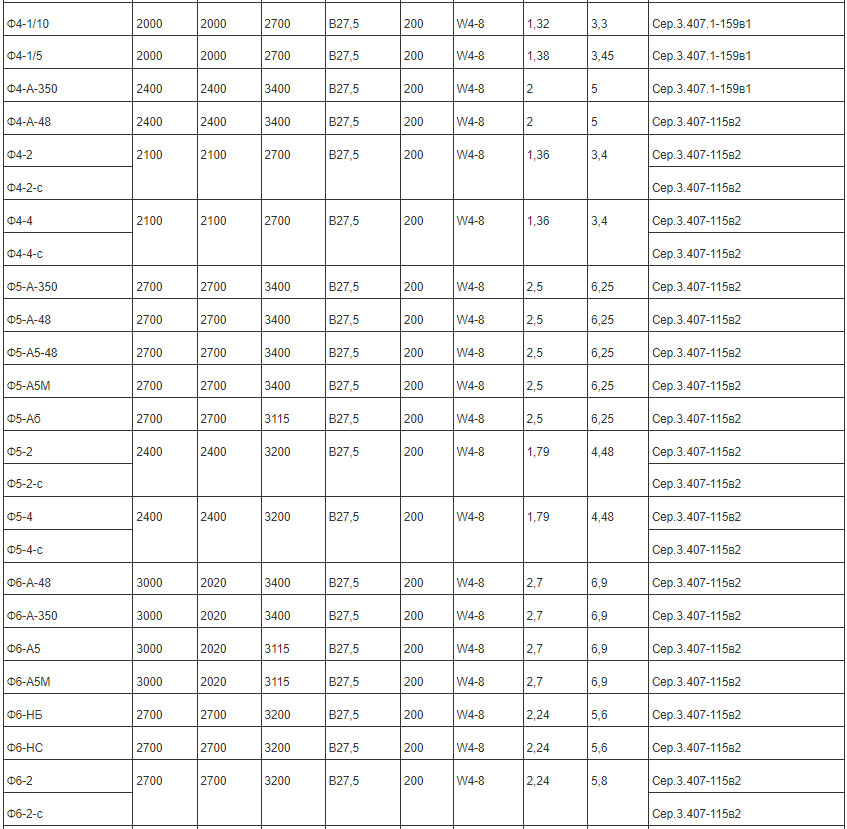

Технические характеристики
Прямостоечные фундаменты
Фундамент с наклонной стойкой
Фундаменты с наклонной стойкой для опор ЛЭП

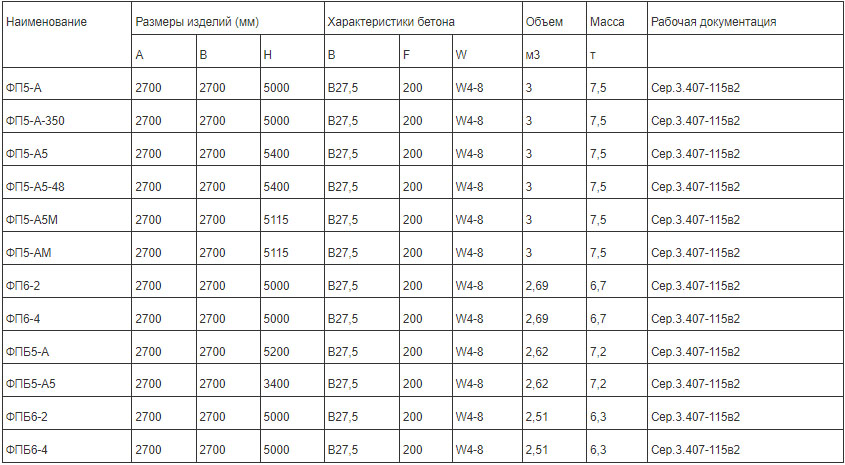

Фундаменты ФП, ФПБ

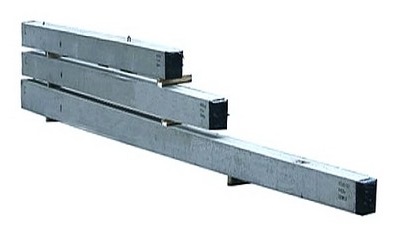

Забивные и винтовые сваи железобетонные под опоры ЛЭП (ВЛ35-500кВ)
Винтовые сваи для фундамента, основное предназначение которых - это быть фундаментом опор ЛЭП. Наши железобетонные забивные и винтовые сваи имеют квадратное сечение, а изготавливаются из обычного вибрированного железобетона. Для использования железобетонных свай в различных фундаментах предусмотрено 4 типа их оголовков: штырь (забивные), длинный болт (винтовые), два болта и металлический лист.
В нашей современной практике фактически все возводимые на сегодня фундаменты широко применяют железобетонные сваи. Причина тому логична и однозначна: потому что это хорошо упрочняет и увеличивает качество возводимого строительного сооружения (объекта). Забивные сваи погружают в грунт забивным путем. При этом обычно используется копровая установка с гидравлическим или дизельным молотом, которая забивает железобетонные сваи эффективно и быстро, без потери качества эксплуатационных характеристик (деформации).
Технические характеристики
Сваи железобетонные по с.3.407-115 вып.4
*При необходимости количество суточной Сваи железобетонные для стальных опор продукции может быть существенно увеличено и вы сможете заказать сваи для фундамента необходимого вам количества. Количество дополнительных форм может быть изготовлено после получения информации о полном заказе и требуемых сроках производства.
Свая ЖБИ по черт. №12614 тм-т1
При необходимости количество суточной нормы выпуска свай может быть существенно увеличено. Количество дополнительных форм может быть изготовлено после получения информации о полном заказе и требуемых сроках производства.
Сваи под опоры ВЛ длиной до 24м по сер. 3.407.9-146 в.2 чертежи 16196-РД-3025-ВЛ и ТУ 5817-371-00119675-97.
Железобетонные стойки для опор ЛЭП (ВЛ 35-750 кВ)
Железобетонные стойки являются основным элементом железобетонных опор ЛЭП.
Стойки центрифугированные для ВЛ 35-750 кВ. Стойки железобетонные вибрированные для опор воздушных ЛЭП.
Железобетонные стойки для опор ЛЭП СВ, СНВ, С.

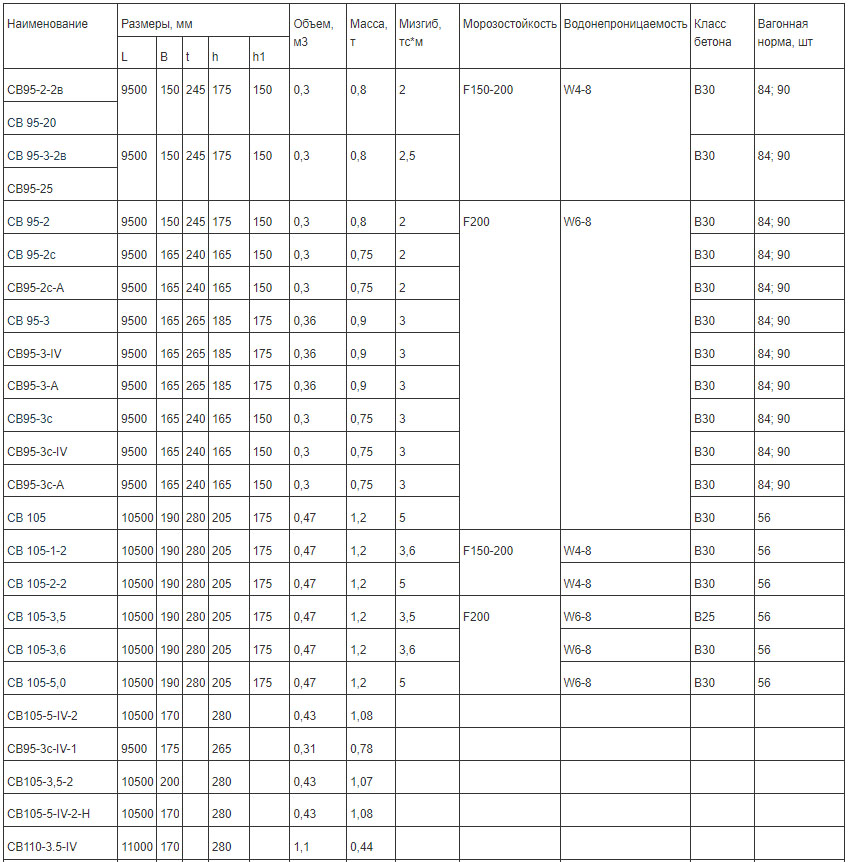

Технические характеристики стоек СВ, СНВ, С
Железобетонные стойки СЦ.

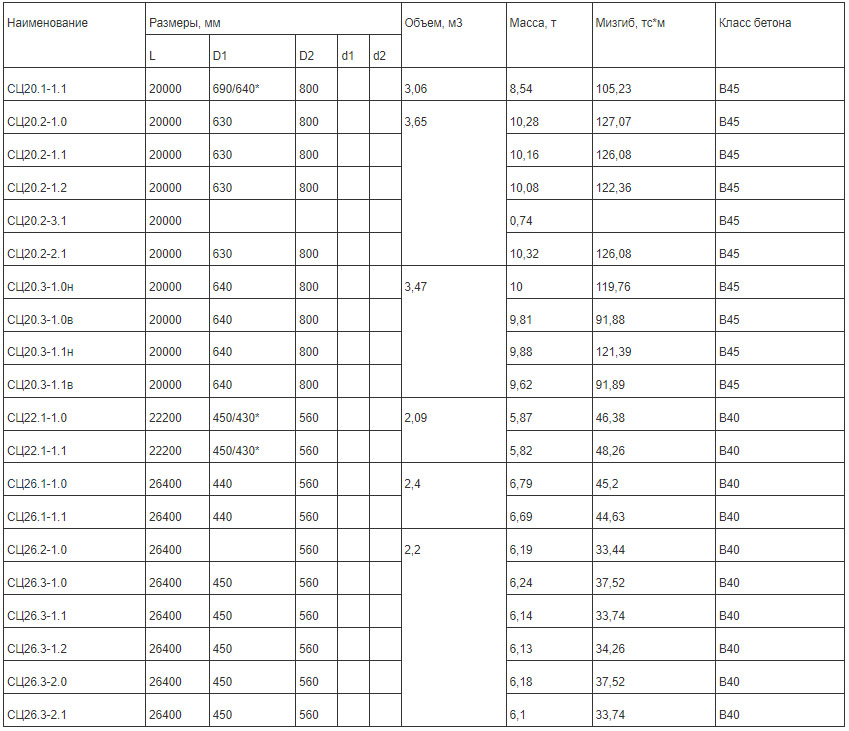

Технические характеристики стоек СЦ
Фундаменты под металлические опоры ЛЭП (35-500 кВ)
В зависимости от решения оголовка фундаменты могут быть предназначены под металлические опоры закрепляемые с помощью двух или четырех болтов с базой 250 мм и диаметром 42 (маркировка фундамента Ф3-А) и 48 (маркировка фундамента опоры Ф3-А-48) мм, а также с базой 350 мм и диаметром болтов 56 мм (маркировка фундамента опоры Ф3-А-350).
Приставки железобетонные для деревянных опор (ВЛ 0,38 - 35 кВ)
Предназначены для деревянных линий электропередачи напряжением 0,38 – 35 кВ, а также воздушных линий телеграфной и телефонной связи и радиофикации. Продукция имеет санитарно-эпидемиологическое заключение. ТУ 5863-006-00113557-94, ОКП 58 6321.
Железобетонные приставки применяются для монтажа деревянных опор линий электропередачи напряжением от 0,38; 6-10; 20 и 35 кВ. Приставки также разработаны для воздушной линии связи и радиофикации.
Железобетонные приставки ПТ подходят для эксплуатации при температуре окружающего воздуха не ниже -55 С. Возможно использование данных видов приставок в сейсмоопасных условиях с сейсмичностью до 7 Баллов по шкале Рихтера. Непременным условием к качеству изготовляемых железобетонных приставок, является устойчивость к многократному воздействию замораживания и оттаивания.
Технические требования к железобетонным приставкам ПТ указаны в нормативных документах ТУ 5863-006-00113557-94 и ГОСТ 13015.0. Изготовление данного вида железобетонных изделий ведется по рабочим чертежам типовых конструкций серии 3.407.1-57/82. Но кроме стандартных типоразмеров, соответствующих этим чертежам, возможно изготовление и приставок узкой направленности, а так же мы производим стойки УСО.
Технические характеристики на приставки железобетонные для деревянных опор (ВЛ 0,38 - 35 кВ)
Стойки опор ЛЭП (ВЛ 10 кВ) СВ 110 3.5
Железобетонные стойки должны изготавливаться по существующей в настоящее время технологии для вибрированных стоек СВ 110 3-5 в стальных металлоформах, удовлетворяющих требованиям ГОСТ 25781-83. Натяжение арматуры может производиться механическим или электротермическим способами.
Стойки опор СВ 110 предназначены для использования в строительстве линий электропередач (ЛЭП) при температуре окружающего воздуха до -55°С. Данные железобетонные стойки используются при проектировании линий электропередач напряжением 0,4 кВ, 6-10 кВ. Их применяют для монтажа опор ВЛ 10 кВ типов: промежуточная для населенной и ненаселенной местности, анкерная (концевая), угловая промежуточная, угловая анкерная, угловая ответвительная, анкерная ответвительная, анкерная.
Стойки рассчитаны на изгибающий момент 30 и 50 кНм соответственно. Их используют в I - V ветровых районах, по гололеду в I - IV районах в населенной и ненаселенной местности.
Стойки СВ 110 3.5 можно эксплуатировать в районах повышенной сейсмической активности. За счет увеличения ее ширины усиливается устойчивость конструкции.
Для северных регионов применяется отдельная технология изготовления световых стоек ЛЭП СВ 110. Для предотвращения промерзания материала в его состав добавляют специальные компоненты, что предупреждает образование трещин по всей высоте стойки.
Вертикальные стойки опор изготавливается из тяжелого бетона, удовлетворяющего требованиям ГОСТ 26633-91, который дает всей конструкции особую устойчивость. Чтобы увеличить морозостойкость в качестве наполнителя применяют гранитный щебень, который соответственно перемешивается с раствором цемента в нужной пропорции и по технологии производства. Таким образом мы получаем тяжелый бетон класса В30, идеально подходящий для стоек опор СВ 110 3 5. В нашем каталоге вы сможете ознакомиться со стойками УСО, СОН и плитами НСП, ПН, УБК

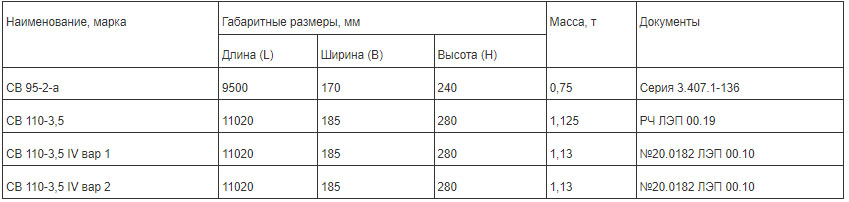

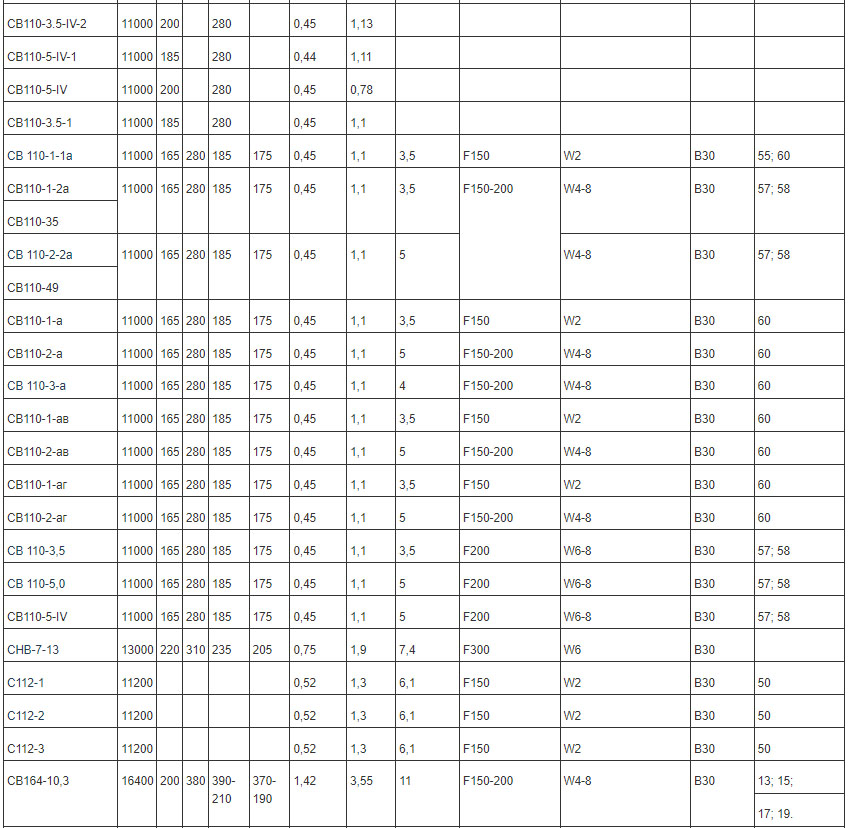

Технические характеристики опор СВ
Стойки УСО, СОН
Железобетонные стойки стойки УСО Серия 3.407-102 сплошного квадратного сечения предназначены для сооружения открытых распределительных устройств подстанций под напряжение 35-500 кВ, также зданий основного и вспомогательного назначения.
Стойки УСО - являются вертикальными несущими элементами. Железобетонные стойки стойки УСО Серия 3.407-102 сплошного квадратного сечения предназначены для строительства ОРУ подстанций напряжением 35-500 кВ, а также зданий как основного, так и вспомогательного назначения. Существует 5 основных типоразмеров железобетонных стоек усо. Возможен выпуск стоек с опорой на торцах или с оголовником, что облегчает монтаж стойки. В нашем каталоге вы всегда можете найти информацию по интересующим вас железобетонным изделиям, в том числе по плитам НСП и УБК.
Стойки СОН, изготовленные по форме квадратного сечения, размером 21х21 см. используются в качестве опор под установку электротехнического оборудования.

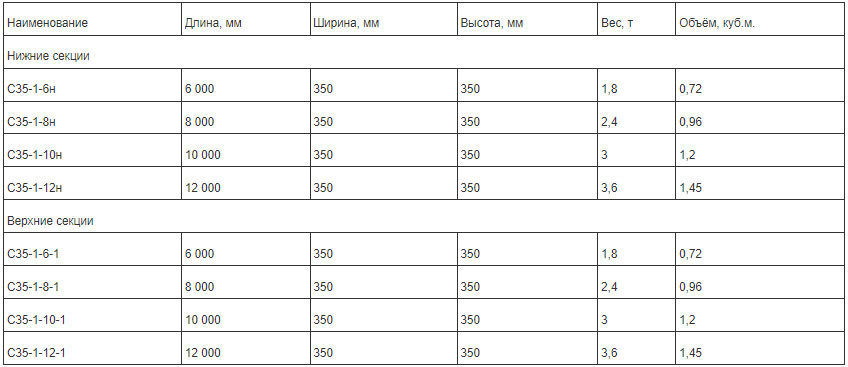

Технические характеристики

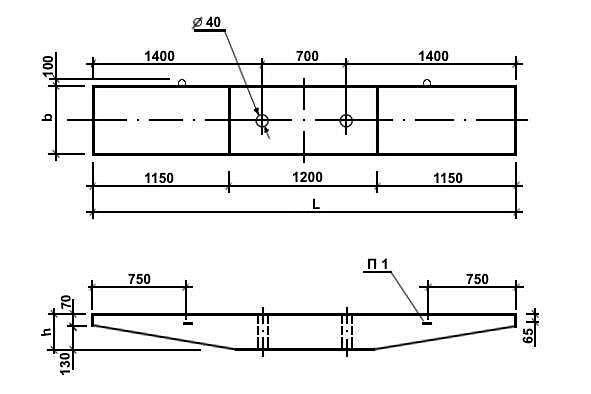

Ригель ЖБИ: Р, АР, РЦ, РФ
Ригель железобетонный закрепления опор ВЛ 35-750 кВ используют для увеличения боковой поверхности фундаментов и подземной части железобетонных стоек. Их применение увеличивает несущую способность конструкций при действии горизонтальных (опрокидывающих) нагрузок. У нас вы можете купить ригель железобетонный, крепить который к стойке или фундаменту можно будет с помощью специальных деталей крепления (хомутов).
Железобетонный ригель также является конструктивным горизонтальным элементом, который используется для укрепления фундамента опор ЛЭП и для каркасов многоэтажных зданий. Поэтому, ригель купить следует исходя из увеличения долговечности Вашей постройки.
Ригель ЖБИ является широко используемым в строительстве изделием, в том числе и в энергетической отрасли. Задачи, возлагаемые на ригели: увеличение сроков эксплуатации различных ЖБИ фундаментов и стоек линий электропередач. Одной из наиболее популярных марок данных изделий из бетона, являются ригели ар. К примеру, ригель АР 5 прекрасно подходит для монтажа опор ЛЭП. Изготовленный из тяжелого бетона, данный вид изделий позволяет существенно повысить допустимые нагрузки на опоры. Мы же предлагаем купить ригель высочайшего качества, изготавливаемые виды которого Вы можете посмотреть в представленной ниже таблице.
Технические характеристики
Железобетонные опоры ЛЭП
Железобетонные опоры ЛЭП применяют на высоковольтных ЛЭП. Железобетонные стойки являются основными элементами железобетонных опор. Имеются так же другие составляющие, такие как траверс, нижние бетонные крышки и тросостойкии. Расчетная температура воздуха для эксплуатации до -55°С и выше. Достоинство железобетонных опор - коррозионная стойкость к агрессивным средам.
Опорно-анкерные плиты
Опорно-анкерная плита используется при установке железобетонных стоек в качестве опорной поверхности, оказывающей решающее действие на надежность опор. Эти изделия позволяют увеличить устойчивость опор ЛВ (ЛЭП) и делают конструкции более долговечными.
Анкерные плиты применяются при строительстве ЛЭП в качестве конструктивного элемента при устройстве различных видов опор с оттяжками. Они крепятся к свободным концам оттяжек и размещаются в толще грунта. Опорно-анкерная плита принимает на себя боковые нагрузки, которые действуют на тело опоры, благодаря чему обеспечивается устойчивость опор ЛЭП.
Часто плита анкерная используется в регионах со слабыми грунтами, где требуется длительная эксплуатация линий электропередач. В этих случаях при заглублении стоек требуется их дополнительное закрепление, производимое на разной глубине. Обычно опорно-анкерные плиты применяют близко от поверхности, это позволяет добиться максимальной устойчивости. При глубине котлована 2,7 м. плиты устанавливают на глубину 50 см. Вследствие жесткого упора, железобетонные стойки гораздо меньше подвержены воздействию мороза, влияниям ветра и других природных явлений.
Долговечность, надежность и устойчивость конструкций b величина максимальной нагрузки опор зависят от технических характеристик и эксплуатационных свойств анкерных плит.

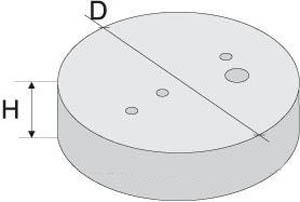

Анкер цилиндрический
Анкер цилиндрический АЦ-1 для опор ЛЭП является незаменимым железобетонным элементом в энергетическом строительстве, он используется при монтаже опор анкерного типа, а именно для закрепления оттяжек опор. Это изделие, как и стойки опоры, заглубляются в котлован. Цилиндрический анкер изготавливают по чертежам серии 3.407.1-143 выпуск 7. От его надежности может зависеть целостность опор, которые часто устанавливают в густонаселенных районах, а также в труднодоступных для ремонта местах.
Котлован выше цилиндрического анкера засыпают слоем песчано-гравийной смеси толщиной в 1 метр. Изготавливаются анкеры только из тяжелых марок бетона (В15). С целью повышения прочности их армируют сварными каркасами из арматуры, защищенной предварительно от коррозии. Анкеры цилиндрические могут применяться в агрессивных грунтовых средах, при условии их предварительной заводской защиты от коррозии. В бетон добавляются особые присадки, придающие ему низкую проницаемость и позволяющие долгие годы сопротивляться размыванию. Морозостойкость F200, водонепроницаемость бетона W8 позволяют использовать анкеры при температурном режиме до - 40 ºС.
Технические характеристики: размеры, ГОСТ, вес, цены

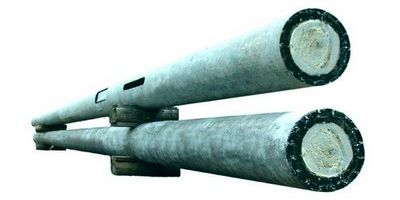

Центрифугированные стойки
Железобетонные центрифугированные стойки используются при обустройстве различных видов стоек ЛЭП и на электрической железной дороге, в виде оснований для линий связи.
Стойки конические центрифугированные используются для стоек порталов ошиновки открытых распределительных устройств 220, 330 кВ, прожекторных мачт, трансформаторных групп и отдельно стоящих молниеотводов. Железобетонные стойки центрифугированные широко применяют для обустройства различных видов линий электропередач, на железной дороге, в виде оснований для линий связи.
Чтобы принять наибольшую нагрузку от проводов (например, промежуток между опорами 250- 300 м) используются опоры пространственной конструкции. Элементы таких опор изготавливают центрифугированием. Стойки и траверсы соединяются при помощи сварки стальных соединений хомутов к закладным деталям в стойках.
Стойки центрифугированные могут быть цельными с переменным сечением, их длина составляет 26 м, либо они могут состоят из отдельных звеньев 6-7,5м в длину различного диаметра. Опоры рассчитываются на изгиб с прокруткой, с учетом того, что в холодное время возможно обледенение проводов, а также их разрыв.
Их используют:
при расчетной температуре воздуха до - 55°С включительно;
в районах I-VII по давлению ветра;
в районах I-V по толщине стенки гололеда;
с сейсмичностью до 9 баллов включительно.
Центрифугированные стойки отгружают с использованием комплекта турникетов на двух платформах, составленных в сцеп.
По способу вбивания сваи оболочки могут погружаться как с выемкой грунтовых пород из ее внутренней полости, так и без выемки. От выбора способа погружения зависит количество дополнительных этапов при установке свай оболочек.
Технические характеристики
Стойки порталов ВС, портальные стойки
Железобетонные стойки ВС являются одним из оптимальных вариантов устройства опор открытых распределительных устройств напряжением 35-500 кВ. Для их установки не требуется фундамент, портальную стойку закапывают в специально устроенные скважины.
Стойки ВС являются конструкционными составляющими любой ЛЭП, представляют собой сплошные бетонные столбы. Данные железобетонные изделия отличаются длительностью срока службы (без дополнительных расходов на ремонт и обслуживание) и стойкостью к перепадам температуры.
Стойка ВС – это стержень трапецеидального сечения. Благодаря утолщенному основанию, она обеспечивает стойкость сильным ветровым нагрузкам. Изготавливается опора согласно требованиям Серии 3.407.1-137. Стойки ВС выпускают нескольких типоразмеров, удовлетворяющих всем потребностям подстанционного строительства. Благодаря своей универсальности, они нашли применение при устройстве железнодорожных сетей и осветительных линий.
Маркировка стоек портала ВС состоит из четырех групп:
наименование изделия;
габаритные размеры в дм;
несущая способность кН*м;
особенности армирования/закладные изделия.
При проверке качества изделия необходимо учитывать такие показатели, как отсутствие трещин более 0,2 мм шириной, исключение обнажения арматуры, ржавчины, жировых пятен и многочисленных сколов.

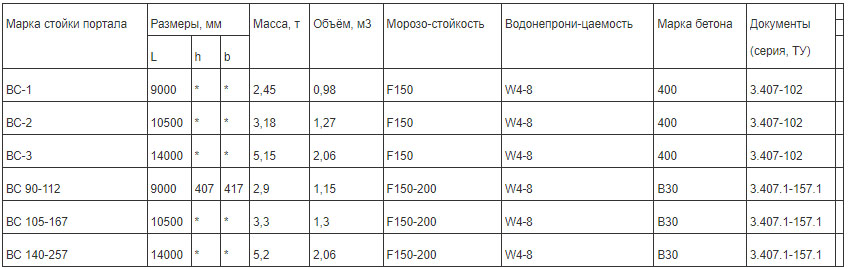

Технические характеристики стоек порталов

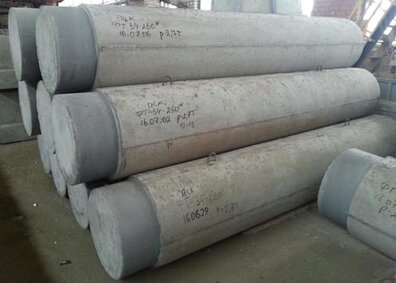

Фундамент ФТ
Трубчатый фундамент ФТ 34-250 и ФТ 34-102 предназначается для установки вертикальных опор путем фланцевого соединения. В зависимости от режима эксплуатации и практического назначения опор, должны рассчитываться тип, габариты и несущая способность фундамента ФТ.
Стандартные трубчатые фундаменты ФТ можно найти в каталоге нашей продукции, а в случае применения фундаментов ФТ в очень сложных эксплуатационных условиях, имеется возможность выполнения данных изделий под заказ.
Соединятся опоры с закладной частью фундамента ФТ 34-250 при помощи фланцевого соединения шпилек или болтов, которые позволяют провести дополнительную коррекцию установки по вертикальной оси.
Технические характеристики
