Группа компаний «АМИРА», основанная в 1991году, специализируется на проектировании, производстве, поставке и монтаже современных систем наружного освещения и является одной из известных российских компаний в области производства опор и мачт освещения, опор ВЛ, молниеотводов и различных металлоконструкций. Группа компаний «АМИРА» производит опоры и мачты освещения, светильники и прожекторы для наружного освещения, эксклюзивные осветительные комплексы, автономные осветительные установки, работающие от энергии солнца и ветра. «АМИРА» реализует крупные проекты в области строительства наружного освещения автомобильных дорог, морских и воздушных портов, спортивных сооружений, предприятий нефтегазового и энергетического комплексов. Открыты филиалы и торговые представительства в Москве, Ростове-на-Дону, Липецке, Сочи, Ставрополе. В 2003 году было положено начало дилерской сети группы компаний. На протяжении нескольких лет дилером компании «АМИРА» является компания «ФОСТ» в Челябинске, с 2005 года с компанией работают светотехническая компания «ЛюмиРА» г. Оренбург. Сейчас группа компаний «АМИРА» - это многофункциональный производственно-коммерческий холдинг, включающий в себя полный цикл - от проектирования и производства до монтажа осветительных установок различного назначения.

Производственные мощности ГК «АМИРА»:

Назначение

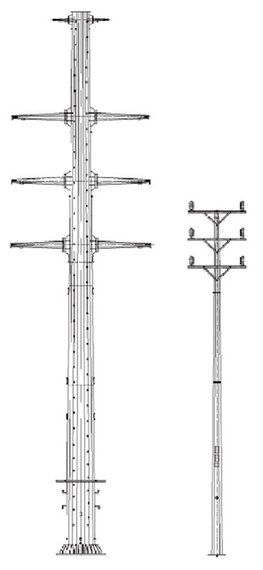

Устройство линий электропередач 35, 110, 220 кВ.

Устройство

Опоры представляют собой многогранные конические конструкции с траверсами и тросостойками. В отличие от решетчатых опор имеют один несущий нагрузки ствол.

Преимущества

Назначение. Устройство.

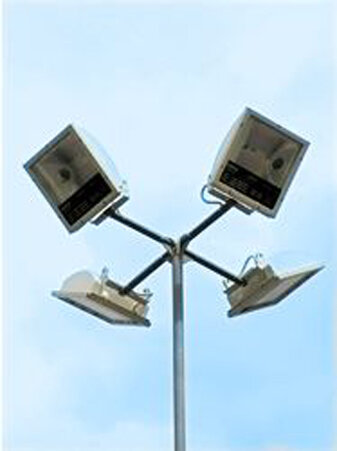

Освещение площадей, парковок, логистических складов и пр. Опоры изготавливаются из листовой стали методом гибки с одним продольным сварным швом, защищены от коррозии методом горячего цинкования (ГОСТ 9,307.-89). Данный вид покрытия не является декоративным и носит сугубо функциональный характер. Гарантия на коррозийную стойкость - не менее 15 лет.

Возможно изготовление по индивидуальному заказу любых типоразмеров для использования в I-VII ветровом районе. Для каждого объекта конструкция опоры рассчитывается индивидуально.

Конструктивные особенности опор

Опоры конические изготовляются из листовой стали методом гибки, с одним продольным сварным швом. Максимальная длина составных частей опор не более 12,5 метров, что обусловлено технологией производства и обеспечивает транспортировку грузовым автотранспортом без специальных разрешений.

Опоры высотой более 12,5 метров, изготавливаются составными.

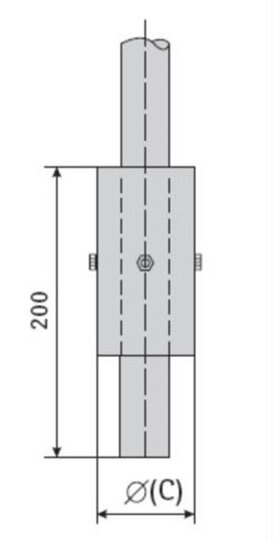

Соединение составных частей (секций) опор производится при монтаже методом «конус в конусе», обеспечивающим надежность соединения и не требующим болтов и фланцев. Соединение неразборное ввиду малого угла конусности и большой длины посадки (рис.1).

Опоры трубчатые изготовляются из бесшовных труб, которые соединяются одним из трех способов:

сварной с фланцем (рис.2)

холодного вальцевания (рис.3)

болтового соединения (рис.4)

Дверцы доступа во внутреннюю полость опоры (ревизионного окна) изготавливаются в одной из трех вариаций:

дверца удерживается на цепочке (рис.5);

дверца накладная (рис.6);

дверца откидывается на петлях (рис.7).

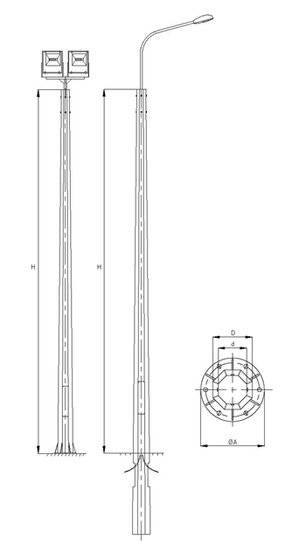

Опоры круглые конические ОКК (ОККС)

Назначение.

Предназначены для освещения магистралей, транспортных развязок, мостов, дворов, парков, площадей, парковок.

Опоры изготавливаются из листовой стали с одним продольным сварным швом, защищены от коррозии методом горячего цинкования (ГОСТ 9,307,-89). Данный вид покрытия не является декоративным и носит сугубо функциональный характер. Гарантия на коррозийную стойкость - не менее 15 лет. Весь крепеж оцинкованный.

Покрытие: горячее цинкование.

Возможно изготовление по индивидуальному заказу любых типоразмеров для использования в I-VII ветровом районе. Для каждого объекта конструкция опоры рассчитывается индивидуально.

Назначение: освещение улиц, проспектов, магистралей, мостов, площадей, дворов, парков, парковок и пр.

Опоры изготавливаются из листовой стали методом гибки с одним продольным сварным швом, защищены от коррозии методом горячего цинкования. Данный вид покрытия не является декоративным и носит сугубо функциональный характер. Гарантия на коррозийную стойкость – не менее 15 лет.

Весь крепеж оцинкованный. Покрытие: горячее цинкование.

Небольшой вес

Эстетичный внешний вид

Возможно изготовление по индивидуальному заказу любых типоразмеров для использования в 1-7 ветровом районе. Для каждого объекта конструкция опоры рассчитывается индивидуально.

Назначение. Устройство.

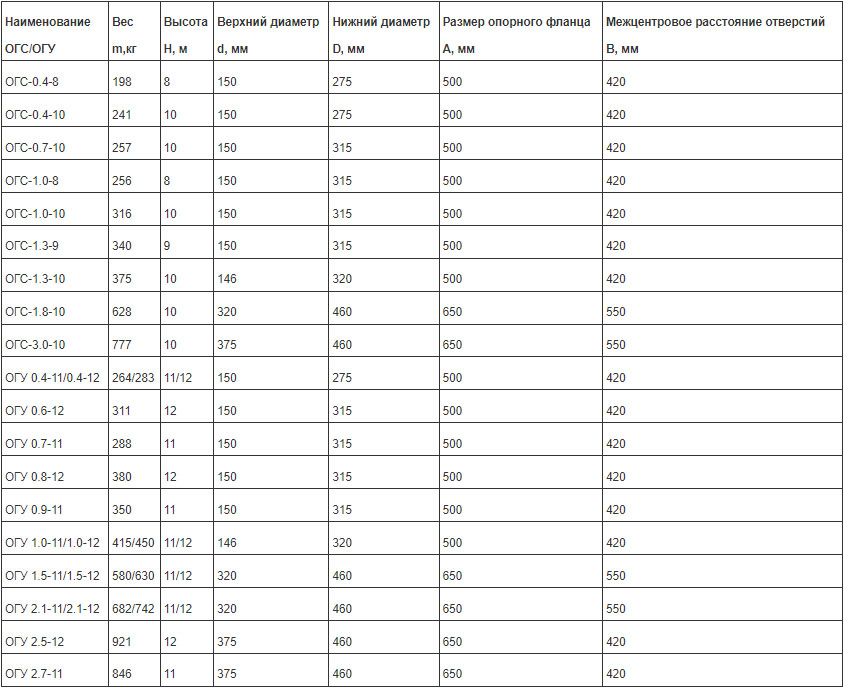

Опоры силовые ОГС (ОГСП), ОГУ предназначены для установки светильников, прожекторов, воздушной подвески кабельных сетей наружного освещения (СИП): устройства низковольтных линий электропередач ВЛ-0,4 кВ, рекламных и информационных щитов. Опоры изготавливаются из листовой стали с одним продольным сварным швом, защищены от коррозии методом горячего цинкования (ГОСТ 9,307,-89). Данный вид покрытия не является декоративным и носит сугубо функциональный характер. Гарантия на коррозийную стойкость

- не менее 15 лет. Весь крепеж оцинкованный.

Покрытие: горячее цинкование.

Возможно изготовление по индивидуальному заказу любых типоразмеров для использования в I-VII ветровом районе. Для каждого объекта конструкция опоры рассчитывается индивидуально.

Назначение. Устройство.

Освещение автомагистралей и автомобильных развязок, больших открытых пространств и территорий с ограниченным доступом к осветительной установке. В данном разделе приведены только типовые решения по применению опор. Опора ОГКС является сложным техническим изделием. Опоры ОГКС имеют как типовые исполнения, рассчитанные на обычные условия эксплуатации, так и индивидуальные, с учетом особых климатических условий и требований заказа. Опоры изготавливаются из листовой стали с одним продольным сварным швом, защищены от коррозии методом горячего цинкования (ГОСТ 9,307,-89). Данный вид покрытия не является декоративным и носит сугубо функциональный характер. Гарантия на коррозийную стойкость-не менее 15 лет.

Опоры очень удобны в эксплуатации-обслуживать такую опору можно без привлечения подъемных механизмов. Это особенно важно в тех местах, где затруднен подъезд для вспомогательной техники. Вес балансира опоры рассчитывается в зависимости от веса осветительных приборов. Это обеспечивает удобство и легкость процесса складывания опоры, которая может обслуживаться одним электромонтажником без привлечения подъемных механизмов и спецтехники. Весь крепеж оцинкованный. Покрытие: горячий цинк.

Возможно изготовление по индивидуальному заказу любых типоразмеров для использования в I-VII ветровом районе. Для каждого объекта конструкция опоры рассчитывается индивидуально.

Опоры граненые силовые контактной сети (ОГСКС)

Назначение. Устройство.

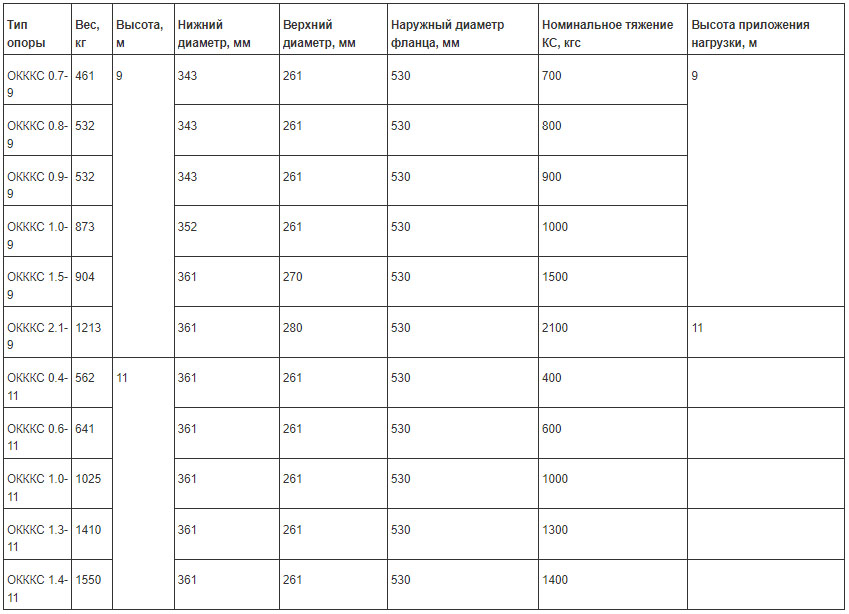

Для строительства контактных сетей городского электротранспорта, а также для функционального освещения автомобильных дорог, развязок. Опоры изготавливаются из листовой стали методом гибки с одним продольным сварным швом, защищены от коррозии методом горячего цинкования (ГОСТ 9,307.-89). Данный вид покрытия не является декоративным и носит сугубо функциональный характер. гарантия на коррозийную стойкость- не менее 15 лет. Возможно совмещение контактной сети и воздушной подводки питания (СИПа). Отклонение верхней части опоры под нагрузкой согласно СП 98.13330.2012 "Трамвайные и троллейбусные линии. Актуализированная редакция

СНиП 2.05-09-90". Оборудование для подвеса контактной сети в комплект подставки не входит. Возможно изготовление силовых опор ОГСКС без фланца по специальному заказу. Весь крепеж оцинкованный.

Покрытие: горячее цинкование.

Возможно изготовление по индивидуальному заказу любых типоразмеров для использования в I-VII ветровом районе. Для каждого объекта конструкция опоры рассчитывается индивидуально.

Назначение. Устройство.

Для строительства контактных сетей городского электротранспорта, а также для функционального освещения автомобильных дорог, развязок. Опоры изготавливаются из листовой стали методом гибки с одним продольным сварным швом, защищены от коррозии методом горячего цинкования (ГОСТ 9,307.-89). Данный вид покрытия не является декоративным и носит сугубо функциональный характер. гарантия на коррозийную стойкость- не менее 15 лет. Возможно совмещение контактной сети и воздушной подводки питания (СИПа). Отклонение верхней части опоры под нагрузкой согласно СП 98.13330.2012 "Трамвайные и троллейбусные линии. Актуализированная редакция СНиП 2.05-09-90". Оборудование для подвеса контактной сети в комплект подставки не входит. Возможно изготовление силовых опор ОКККС без фланца по специальному заказу. Весь крепеж оцинкованный. Покрытие: горячее цинкование.

Возможно изготовление по индивидуальному заказу любых типоразмеров для использования в I-VII ветровом районе. Для каждого объекта конструкция опоры рассчитывается индивидуально.

Опоры ОГС предназначены для: установки светильников, воздушной подвески кабельных сетей наружного освещения (СИП); устройства низковольтных линий электропередач ВЛ-0,4 кВ, рекламных и информационных щитов

Устройство

Опоры изготавливаются из трубного проката, имеют в поперечном сечении круг, могут нести нагрузку от 300 до 2700 кг. Защищены от коррозии с помощью обработки методом горячего цинкования (ГОСТ 9.307.-89). Данный вид покрытия не является декоративным и носит сугубо функциональный характер. Гарантия на коррозийную стойкость — не менее 15 лет. Кронштейн (одно-, двух-, трех- и четырех- рожковый) крепится восемью винтами. Это обеспечивает его надежную фиксацию при воздействии ветровых и вибрационных нагрузок. Весь крепеж оцинкованный или выполняется из нержавеющей стали. Покрытие: горячее цинкование.

Назначение. Устройство.

Освещение больших пространств, площадей, аэропортов,портов, железнодорожных (сортировочных) станций, автостоянок, промышленных территорий. Опоры изготавливаются из листовой стали методом гибки с одним, двумя или тремя продольными сварными швами, защищены от коррозии методом горячего цинкования (ГОСТ 9,307.-89). Данный вид покрытия не является декоративным и носит сугубо функциональный характер. гарантия на коррозийную стойкость - не менее 15 лет. По желанию заказчика возможно лакокрасочное покрытие.

Возможно изготовление по индивидуальному заказу любых типоразмеров для использования в I-VII ветровом районе. Для каждого объекта конструкция опоры рассчитывается индивидуально.

Назначение. Устройство.

Освещение спортивных сооружений, стадионов, горнолыжных склонов и спортивных площадок и пр. Опоры изготавливаются из листовой стали методом гибки с одним, двумя или тремя продольными сварными швами.

Опора состоит их двух и более секций с верхним фланцем, на котором устанавливается площадка для установки приборов освещения. Опоры изготавливаются следующих типов:

с лестницей-снабжены лестницей с ограждением и прожекторной площадкой;

без лестницы- не снабжены лестницей с ограждением и обслуживаются с помощью автогидроподъемника.

с лестницей без ограждения со страховочным тросом.

Защищены от коррозии методом горячего цинкования (ГОСТ 9,307.-89). Данный вид покрытия не является декоративным и носит сугубо функциональный характер. гарантия на коррозийную стойкость- не менее 15 лет.

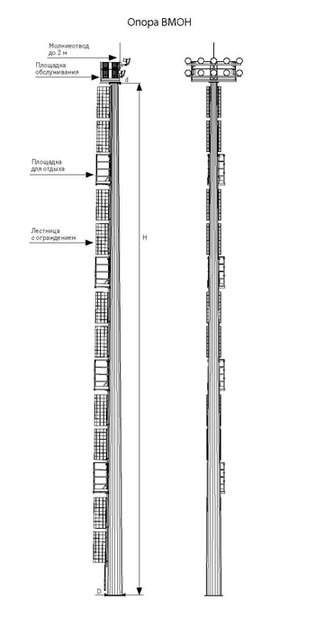

Высокомачтовая опора со станционарной короной ВМОН является сложным техническим изделием.

Опоры ВМОН имеют как типовые исполнения, рассчитанные на обычные условия эксплуатации, так и индивидуальные, с учетом особых климатических условий и требований заказа.

Возможно изготовление по индивидуальному заказу любых типоразмеров для использования в I-VII ветровом районе.

Для каждого объекта конструкция опоры рассчитывается индивидуально.

Назначение

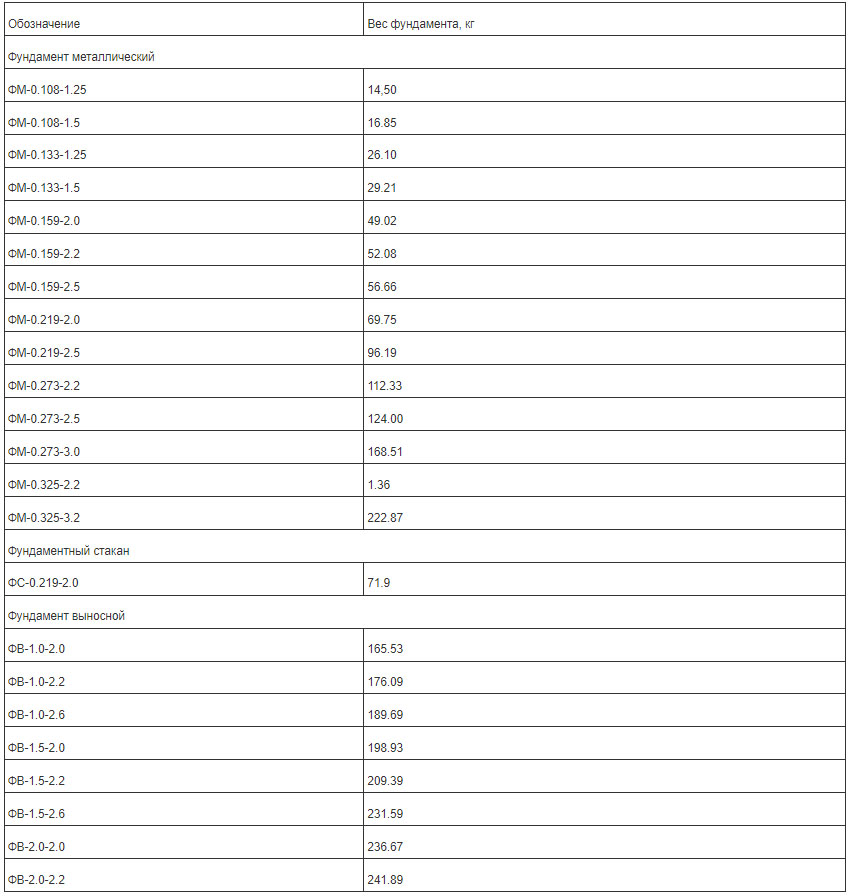

Для обустройства фундамента высокомачтовых опор освещения.

Устройство

Монтажный комплект выбирается в зависимости от типа опоры

Назначение

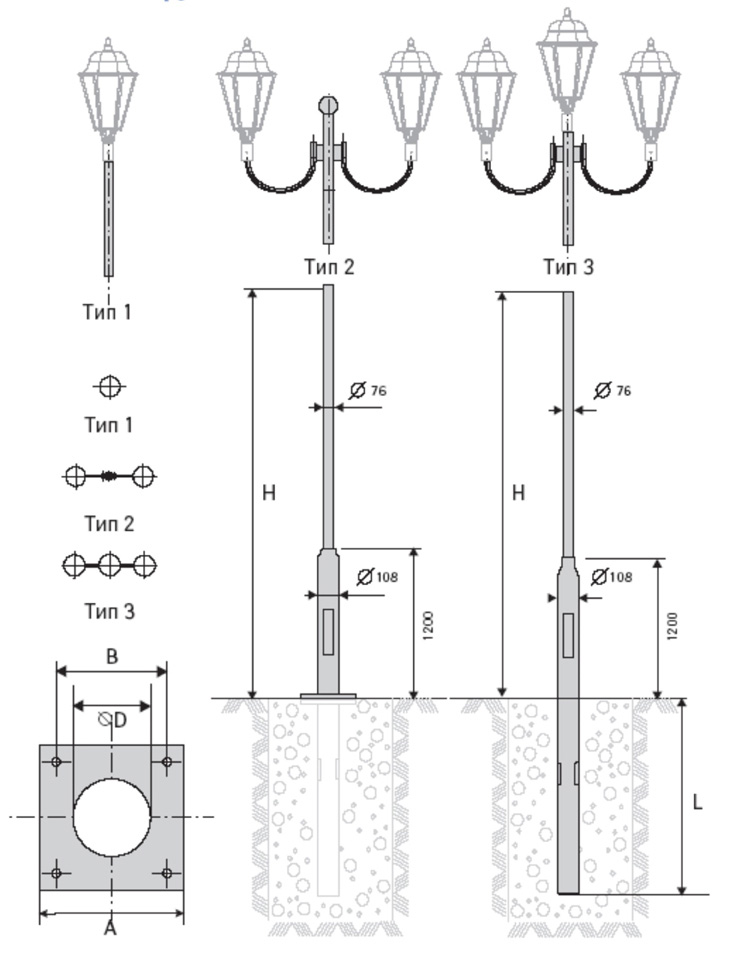

Освещение жилых кварталов, пешеходных зон, аллей, бульваров, парковок. Не предназначены для воздушной подводки питания.

Устройство

Опоры изготавливаются из листового или трубного проката. Опоры защищены от коррозии методом горячего цинкования (ГОСТ 9.307 – 89). Гарантия на коррозийную стойкость составляет не менее 15 лет. По специальному заказу возможно изготовление бесфланцевых опор типа ОГККЗ, ОТКрКЗ, ОТКвКЗ. Подробная информация об алгоритме подбора закладных деталей фундамента к опорам и параметры закладных деталей (ЗДФ) предоставляется по запросу. Покрытие: горячее цинкование.

Преимущества

Назначение

Освещение жилых кварталов, пешеходных зон, аллей, бульваров, парковок. Предназначены для воздушной подводки питания. Рекомендуемый тип СИПа 2А 3х3,5 + 1х54,6 – 7000.

Устройство

Опоры изготавливаются из листового проката. Опоры защищены от коррозии методом горячего цинкования (ГОСТ 9.307 – 89). Гарантия на коррозийную стойкость составляет не менее 15 лет. По специальному заказу возможно изготовление бесфланцевых опор типа ОГККВ. Подробная информация об алгоритме подбора закладных деталей фундамента к опорам и параметры закладных деталей (ЗДФ) предоставляется по запросу. Покрытие: горячее цинкование.

Преимущества
