ООО «Холдинговая компания

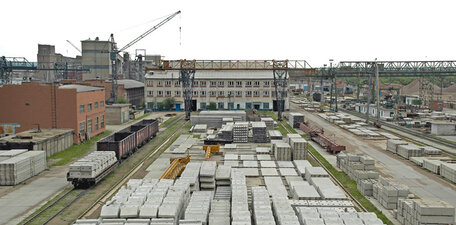

ООО «Холдинговая компания «Башбетон» объединяет 5 производственных предприятий, которые охватывают все стадии производственного цикла - от добычи нерудных строительных материалов (песка, гравия) до производства железобетонных изделий и металлоконструкций:

АО «Мелеузовский завод ЖБК»

АО «Благовещенский железобетон»
АО «Салаватский завод металлоконструций»
ООО «Завод строительных конструкций»
АО «Салаватский экспериментальный механический завод»

Холдинговая компания «Башбетон» представляет на российский рынок и рынки ближнего зарубежья широкий ассортимент качественной продукции, состоящей более чем из 500 наименований железобетонных изделий и металлических конструкций, бетонные смеси и раствор, а также цементно-стружечные плиты (ЦСП). Производимая на заводах продукция имеет широкий спектр применения и используется для нужд электроэнергетики, транспортного и нефтегазового секторов, для дорожного, промышленного и гражданского строительства. Опыт производства металлоконструкций начинается с 1947 года.

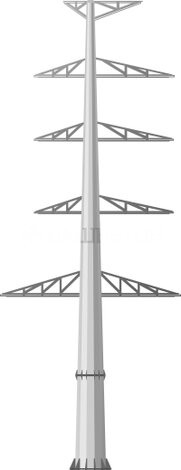

Многогранные опоры ЛЭП

Многогранные металлические опоры наружного освещения и ЛЭП предназначены для освещения дорог, мостов, автостоянок, парков и других объектов с I по VII ветровые районы согласно СНиП 2.01.07-85 «Нагрузки и воздействия». На данный тип опор предусматривается установка кронштейнов и осветительного оборудования.
Многогранные металлические опоры наружного освещения и ЛЭП выполнены из листового металлопроката, что существенно снижает массу изделия по сравнению с аналогичной трубной продукцией. Сталь для элементов конструкции опор выбирается исходя из климатического района эксплуатации согласно СНиП II -23-81 «Стальные конструкции». На многогранные опоры ЛЭП методом горячего оцинкования наносится специальное антикоррозийное покрытие в полном соответствии с ГОСТ 9.307-89, что обеспечивает сохранность изделий в течение 25 -30 лет эксплуатации. Данный вид покрытия не является декоративным и носит сугубо функциональный характер. Дополнительно наружная поверхность опоры может быть обработана лакокрасочным покрытием. Прямостоечные многогранные опоры освещения и ЛЭП устанавливаются в заранее подготовленный земляной котлован с последующей заливкой бетоном.

Многогранные конические опоры ЛЭП предназначены для строительства линий электропередачи 0,4кВ - 400кВ. Изготавливаются из листовой стали методом гибки с одним продольным сварным швом. Применяются в распределительных сетях и сетях высокого напряжения как промежуточные и анкерно-угловые, а также при строительстве подстанций. Опора может состоять из одной, двух и более секций в зависимости от требуемой высоты. Соединение секций между собой возможно как фланцевое, так и безфланцевое (телескопическое). Защиту поверхностей конструкций осуществляют горячим оцинкованием по ГОСТ 9.307-89.

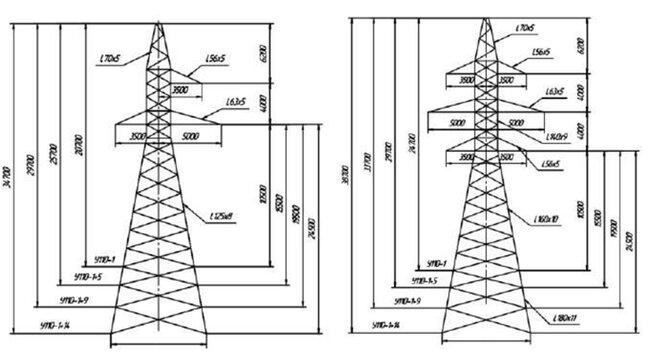

Металлические решетчатые опоры ЛЭП

Металлические решетчатые опоры ЛЭП 35-750кВ - стальные опоры ЛЭП - предназначены для установки на высоковольтных линиях электропередачи. Опоры ЛЭП эксплуатируются в районах с расчетной температурой воздуха до -65С и выше. Стальные опоры ЛЭП представляют собой пространственный каркас, собираемый из стального углового проката на болтовых соединениях. Металлические опоры ЛЭП на болтовых соединениях удобны для горячего оцинкования, экономичны при транспортировке за счет компактности пакетов деталей.

Промежуточные опоры устанавливаются на прямых участках ЛЭП, предназначены только для поддержания проводов и тросов, и не рассчитаны на нагрузки направленные вдоль трассы. Обычно количество промежуточных опор составляют 80 — 90 % от всех опор линии электропередачи.

Анкерно-угловые опоры применяются на прямых участках ЛЭП в местах перехода через инженерные сооружения или естественные преграды для ограничения анкерного пролета, а также в местах изменения числа, марок и сечений проводов. Анкерная опора воспринимает нагрузку от разности тяжения проводов и тросов, направленную вдоль линии электропередачи. Конструкция анкерных опор ЛЭП отличается повышенной прочностью.

Антикоррозионная защита металлических опор ВЛ выполняется методом горячего оцинкования толщиной от 80мкм по ГОСТ 9.307-89.

Металлические (стальные) решетчатые опоры ЛЭП 35-750кВ предназначены для установки на высоковольтных линиях электропередачи. Опоры ЛЭП эксплуатируются в районах с расчётной температурой воздуха до -65˚С и выше. Для изготовления опор применяются следующие марки стали:

- для районов эксплуатации с расчётной температурой воздуха до -40˚С и выше из стали марок Ст3пс5(сп5) по ГОСТ 535-2005 и ГОСТ 14637-89 (С245, С255 по ГОСТ 27772-88),
- для районов эксплуатации с расчётной температурой воздуха от -40˚С до -50˚С из стали марки 09Г2С-12 по ГОСТ 19281-89(С345-3 по ГОСТ 27772-88).

Покрытие метизов - термодиффузионное цинковое толщиной 21-30 мкм по ГОСТ Р 9.316-2006.

ООО «Холдинговая компания «Башбетон» производит

  • Промежуточные опоры П35, П110, П220, П330,
  • Переходные опоры ПП220/ПП330, ПП500, ПП750, Р2.

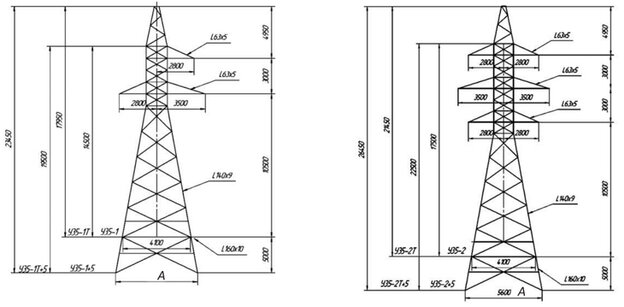

  • Анкерно-угловые опоры У35, У110, УС110, У220, У330, У1, У2, УС500, УСК500, У750, УС750, УСК750.



Железобетонные опоры (стойки) наружного освещения типа СЦС, СНЦС

Железобетонные опоры освещения, конические кольцевого сечения с кабельным вводом СЦс изготовлены методом центрифугирования из тяжелого бетона по рабочим чертежам типового проекта серии 3.320-1 выпуск 2, армированы проволокой Вр-1 по Гост 6727-80. Стойки СЦс0,65-8, СЦс0,8-10 предназначены для опор наружного освещения с кабельной подводкой питания; стойки СЦс1,2-10 предназначены для опор наружного освещения с воздушной подводкой питания. Стойки марок СЦс0,65-8, СЦс0,8-10, СЦс1,2-10 используются при любой расчетной зимней температуре наружного воздуха (температуре наружного воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82).

Кронштейны для консольных светильников

Кронштейны под консольные светильники устанавливают

  • На опору сверху, внутрь конической или трубчатой опоры
  • На стальную или ж/б опоры сверху.
  • На опору сбоку, с помощью хомутов.
  • На стену.
