ЗАО «Завод Энерго-Строительных
Завод «ЭСКОН», основанный в 2012 году в г. Южноуральске Челябинской области, специализируется на производстве металлоконструкций любой сложности для топливно-энергетической, транспортной, инфраструктурной отраслей. Производственные мощности завода составляют до 3000 тонн оцинкованных металлоконструкций в месяц. Срок службы металлоконструкций 70-80 лет. С 2015 года стратегическим партнером ЗАО «Завод ЭСКОН» является Промышленная группа «КОНАР». ЗАО «Завод Энерго-Строительных Конструкций» обладает необходимыми сертификатами и лицензиями для производства. На предприятии внедрена система менеджмента качества, соответствующая требованиям ISO 9001:2015. Соответствие СМК требованиям стандарта ежегодно подтверждается независимым органом по сертификации TUV SUD.

ЗАО «Завод ЭСКОН» изготавливает опоры ЛЭП и металлоконструкции по типовым и специальным проектам ведущих институтов России. Предприятие оснащено современным высокопроизводительным оборудованием из США, Франции, Финляндии и Австрии. Современные технологии, автоматизированные системы управления, опытный персонал, собственные конструкторский и технологический отдел завода обеспечивают высокую точность изготовления всех элементов металлоконструкций и исключительную надежность готовых изделий.

Важным преимуществом завода также является возможность нанесения защитного антикоррозийного покрытия методом горячего цинкования. Австрийская автоматическая линия горячего цинкования «KOERNER» позволяет оцинковывать продукцию в объеме до 40 000 тонн в год и обеспечивает высокое качество цинкового покрытия.

Для сохранения экологической безопасности установлена уникальная австрийская система воздухоочистки.

ЗАО «Завод ЭСКОН» строит свою работу на принципах полной ответственности за качество, безопасность и надежность поставляемых металлоконструкций.

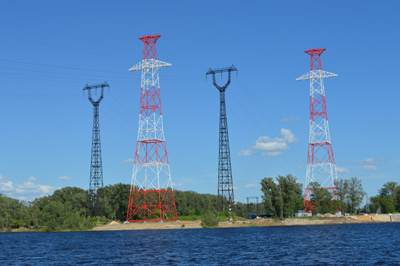

Опоры ЛЭП

Опора воздушной линии электропередачи (опора ЛЭП) — сооружение для удержания проводов и оптоволоконных линий связи на заданном расстоянии от поверхности земли и друг от друга.

Опоры ЛЭП предназначены для сооружений линий электропередач и являются одним из главных конструктивных элементов ЛЭП, отвечающие за крепление и подвеску электрических проводов на определённом уровне.

Металлические опоры и различные детали (траверсы, тросостойки, оттяжки) опор изготавливаются из стали. Достоинством стальных опор (по сравнению с железобетонными опорами) является их высокая прочность при малой массе и возможность повторного использования в течение всего периода эксплуатации.

Металлические опоры изготавливаются как из стального уголкового проката (применяется равнобокий уголок), так из гнутого стального профиля постоянного и переменного сечения (это сочетает в себе преимущества конструкций стальных многогранных опор ЛЭП и стальных решетчатых опор башенного типа). Кроме того, высокие переходные опоры могут быть изготовлены из стальных труб.

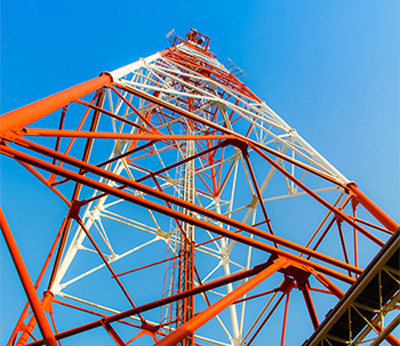

Башни сотовой связи

Башни связи представляют собой специализированные конструкции, на которых размещается различное оборудование и антенно-фидерные устройства для организации различных видов связи и вещания, включая телерадиовещание, сотовую и радиорелейную.



Высотные переходные трубные опоры типа АТ

Высотные переходные трубные опоры типа АТ производятся с помощью уникальной технологии изготовления трубных опор:

  • Применение термообработки для достижения параметров металла согласно требованиям проекта при изготовлении трубного проката из стали 09Г2С-15 по специальным требованиям.
  • Проведение контрольной сборки всех ярусов опоры, в том числе соединений между ярусами при производстве.
  • Антикоррозионная обработка – газотермическое напыление цинкового покрытия на металлоконструкции с фиксированной толщиной.
  • Горячее цинкование трубчатых элементов конструкции с применением вырезов технологических отверстий для слива цинка с последующей установкой на них заглушек, для обеспечения герметичности и двухстороннего оцинкования элементов опоры.
  • Использование легкой пескоструйной обработки оцинкованных элементов перед окраской, для обеспечения высокой адгезии лакокрасочного покрытия (прочности сцепления ЛКП).
  • Окраска всей конструкции в сигнальные цвета.



Стойки металлические для опор контактной сети железных дорог

Стойки предназначены для применения в качестве промежуточных, переходных и анкерных консольных опор контактной сети для участков переменного и постоянного тока, а также для стоек жестких поперечин рамного и балочного типа.

Для скоростных участков с повышенным натяжением проводов следует принимать анкерные опоры несущей способностью не менее 10 тсм. Стойки переходных опор на скоростных участках следует применять сдвоенными отдельно стоящими на расстоянии 1,5-2,0 м для крепления по одной консоли соответственно рабочей и анкеруемой ветви.

Металлические опоры - коробчатого сечения с полосами из гнутых швеллеров по ГОСТ 8278-83 и горячекатаных швеллеров по ГОСТ 8240-97 изготавливаются по ТУ 5264-866-01393674-2012. Проект № 6226 «и».

Конструкции опор разработаны из стали класса С245 ГОСТ 27772 марки Ст3пс5 из листа по ГОСТ 380-94 для применения при расчетной температуре наружного воздуха до минус 40 С включительно, и из стали класса С345 ГОСТ 27772 марки 09Г2С для применения при расчетной температуре наружного воздуха до минус 65 С включительно. Покрытие опор - горячее цинкование.

Опоры обозначают марками в соответствии с ГОСТ 26047. Марка опор состоит из буквенно-цифровых групп, разделенных тире.

Первая группа содержит буквенное обозначение типа опоры:

  • М - металлическая консольная опора с поясами из гнутого швеллера
  • Ш - с поясами из горячекатаного швеллера
  • П - стойка жесткой поперечины
  • Г – гнутый швеллер
  • К – консольные опоры
  • С - сталь низколегированная

Во второй группе цифры 10 и 12 обозначают длину опоры в метрах, округленную до целого числа.
Третья группа цифр — тип опор по несущей способности «поперек пути» в кНм (60,80,100,120,150).
