Металические опоры ИОЛИТ М - Опоры ЛЭП

Компания «ИОЛИТ М» занимается производством металлических конструкций для промышленных и бытовых нужд. Компанией разрабатываются проекты любой сложности, размеров и назначения. «ИОЛИТ М» предоставляет услуги по разработке и согласованию проектов, создание документации возводимых конструкций, изготовлению опор ЛЭП и трубопроводов многих других изделий.

Имя в своем распоряжении высококвалифицированных специалистов и передовое высокоточное производственное оборудование, позволило компании обеспечить выпуск качественных и надежных металлоконструкций соответствующих всем требования ГОСТ и ТУ. Так же, учитывая пожелания заказчика, компанией выполняются проекты из материалов, предоставленных нашими клиентами.

К основным достоинствам компании «ИОЛИТ М» можно отнести: низкие цены за счет собственного производства, доставку до места в кратчайшие сроки благодаря собственному логистическому центру, а так же высокое качество изготовляемой продукции.

Опоры линий электропередач

Металлические опоры ЛЭП применяются для фиксации линий электропередач с напряжением до 35 кВ.

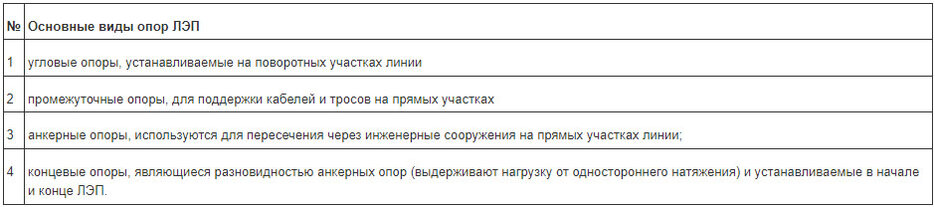

Виды опор ЛЭП

Достоинства опор:

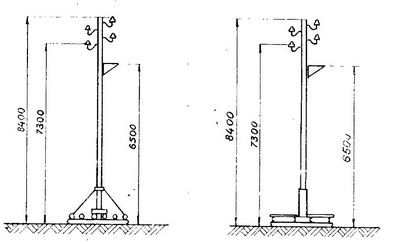

Металлические опоры ЛЭП напряжением 6-10 и 35 кВ с малыми сечениями проводов для переходов через инженерные сооружения. Серия 3.407.2-132.

Металлические опоры предназначены Серии 3.407.2-132 для натяжения и закрепления ЛЭП напряжением 6-10 и 35 кВ, а так же способны нести высоковольтные линии в 35 кВ.

Конструкция опор позволяет выдерживать сильные ветровые нагрузки и способна поддерживать работу в аварийном режиме в случае обрыва двух проводов. Опоры надежно защищены от коррозии, за счет горячего оцинкования всех металлических элементов конструкции. Относительно малые размеры базы опор допускает их использование в условиях города и горных районах.

Такие опоры используются для натяжения и закрепления 4х алюминиевых или сталеалюминиевых проводов сечением, не превышающим 50 мм кв. Опоры рассчитаны с учетом возможного образования гололеда 5, 10 и 15 мм и максимальной ветровой нагрузкой при потоке 25 м/сек. Опоры, как правило, производятся хвойной древесины III сорта. Металлические же опоры изготовлены из стали .

Серия 1.103.99 тм Воздушные линии электропередачи напряжением до 1 кв с самонесущими изолированными проводами.

В серии 1.103.99 тм допускается создание ответвлений в две стороны от оси, для подачи электроэнергии к рядом стоящим зданиям. Во всех опорах этой серии обязательным является наличие нулевого заземляющего провода, без изоляции.

Серия 3.407-85 Унифицированные деревянные опоры воздушных линий электропередачи напряжением 0, 4, 6 - 10 и 20 кв.

Конструкция опор предусматривает крепления проводов на опорах анкерного типа с подвесными и штыревыми изоляторами.

Нормальные опоры собираются из стоек 8,5 м и железобетонных приставок 4,25 м (или деревянных 4,5 м).

Повышенные опоры собираются из стоек 11 м и железобетонных приставок 6 м (или деревянных 6,5 м).

Повышенные опоры собираются из стоек 11 м и железобетонных приставок 6 м (или деревянных 6,5 м).

Промежуточные опоры выполняются одностоечными, опоры остальных типов, в том числе и угловые, анкерные-А-образные.

Серия 3.407-92 Унифицированные деревянные опоры воздушных линий электропередачи для совместной подвески проводов напряжением 0,4 кв и 6-10 кв

Опоры предназначаются для воздушных электрических линий, проходящих по сельской населенной местности и предусматривают подвеску 3-х проводов ВЛ 6-10 кв, 5-ти проводов ВЛ 0,4 кв и крепление светильника наружной установки.

Конструкция опор рассчитана с учетом работы в температурном диапазоне -40 до +40 °C и выдерживать сильные ветровые нагрузки, а так же возможное образование гололеда 5, 10, 15, 20 и 22 мм. Относительно малые размеры базы опор допускает их использование в условиях города и горных районах.

Производство траверс

Траверс представляет собой стальное приспособление, используемое для крепления проводов высоковольтных линий электроснабжения к ЛЭП. Траверс обеспечивает надежное и безопасное соединение провода к опорам, тем самым создавая необходимые условия для монтажа развязок и пересечений. Такая система застрахована от случаев с возникновением короткого замыкания и имеет низкие эксплуатационные затраты.

Траверсы требуются для исключения возможности появления короткого замыкания и обеспечения безопасной дистанции между соседствующими проводами. Компания «ИолитМ» выпускает траверсы с высоким уровнем изоляции проводов, не прибегая при этом к использованию дополнительных изолирующих приспособлений.

ИОЛИТ М изготавливает и монтирует:

Эти конструкции из высококлассной углеродистой стали располагаются на опорах воздушных линий электропередач, к ним крепятся изоляторы для проводов.

Применяются для монтажа натяжных и поддерживающих зажимов, в том числе анкерных, в опорах линий электропередач, и закрепления неизолированных проводов на стойке.

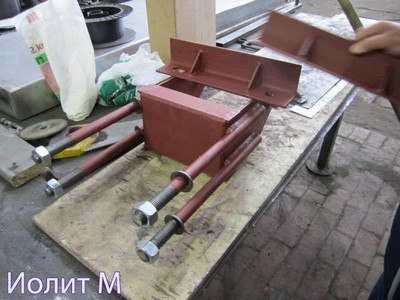

Траверсы изготавливаются из стальных уголков. Сборка элементов производиться при помощи сварочного оборудования. Хомуты изготавливаются на резьбонакатных станках.

В зависимости от требований клиента траверсы покрываются специальным защитным и антикоррозийным слоем:

Виды траверсов:

Сотрудники ИОЛИТ М выполняют нестандартные заказы по проектам заказчика. При этом качество продукции будет оставаться согласно требованиям ГОСТа.

Предприятие своевременно выпускает любые как стандартные, так и нестандартные металлические конструкции. Стоимость готовой продукции варьируется в зависимости от сложности проекта, типов металла и антикоррозийной обработки, применяемых при изготовлении.

Траверсы ТМ применяются для крепежа проводов, изоляторов, кабелей к опорам ЛЭП, крепеж осуществляется при помощи хомутов. Траверсы имею антикоррозийное покрытие в виде оцинковки или окраски согласно нормам СНиП.

Траверсы изготавливаются из стальных уголков. Сборка элементов производиться при помощи сварочного оборудования. Хомуты изготавливаются на резьбонакатных станках.

Сотрудники ИОЛИТ М выполняют нестандартные заказы по проектам заказчика. При этом качество продукции будет оставаться согласно требованиям ГОСТа.

Предприятие своевременно выпускает любые как стандартные, так и нестандартные металлические конструкции. Стоимость готовой продукции варьируется в зависимости от сложности проекта, типов металла и антикоррозийной обработки, применяемых при изготовлении.

Заземляющие проводники

Виды проводников:

Оттяжки

Оттяжки, производства компании «Иолит М», отличаются надежностью и долговечностью, и изготовлены в соответствии с ОСТ и ГОСТ.

Оттяжки применяются на железобетонных одноцепных и двухцепных опорах, в случае одноцепных оттяжки применяются при пересечении с инженерными коммуникациями, а для двухцепных оттяжки используются для увеличения показателей надежности.

Виды оттяжек:

Хомуты

Хомут (скоба) является крепежным элементом и используется для крепления металлических конструкций к опорам ЛЭП. На хомуты, по просьбе клиента, может быть нанесена одна из разновидностей антикоррозийной защиты: горячее цинкование, порошковое покрытие из полиэфира, и прочие лакокрасочные материалы.

Виды хомутов:

Оголовки и накладки

Изготавливаются из стали и защищены от коррозии при помощи окрашивания или оцинковки. Применяется для крепления изоляторов и других элементов опоры ЛЭП.

Виды оголовок и накладок:

Надставки ТС

Компанией "Иолит М" выпускается, на текущий момент, широкий ассортимент надставок ТС.

Виды надставок:
