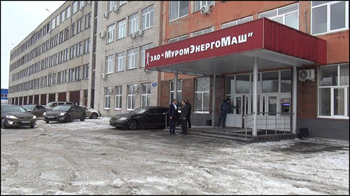

ООО «МуромЭнергоМаш» (г. Муром, Владимирская обл.) - основанное в 2010 году современное предприятие по производству многогранных оцинкованных опор линий электропередач 6-500кВ, опор освещения и контактных сетей, мачт сотовой связи, строительных металлоконструкций и нестандартного оборудования, в том числе гидромеханического. Готовая продукция обрабатывается методом горячего оцинкования. Возможна дополнительная окраска изделий.

Предприятие имеет

Многогранные опоры ВЛ ЛЭП 6–35 кВ, 110 кВ, 220 кВ, 330 кВ, 500 кВ и стойки контактной сети железнодорожного транспорта – многогранные металлоконструкции 8 или 16-гранного переменного продольного сечения с антикоррозийным покрытием методом горячего цинкования.

Преимущества:

Мировая практика применения многогранных металлических опор - около 40 лет

Использование:

В распре­делительных сетях, сетях высокого напряжения, в качестве промежуточных опор и в каче­стве сложных — анкерные, переходные, во всех сферах электросетевого строительства и др.

Надежность:

ММО надежнее альтернативных решений, особенно в сложных гололед­но-ветровых условиях – на испытаниях ММО разруша­лись при нагрузках, в 1,4 раза превышающих расчет­ные. Отсутствует эф­фект «скручивания», как у решетчатых, и эффект «домино», как у железобетонных опор.

Долговечность:

Срок службы вдвое дольше, чем у бетонных и на 20% дольше, чем у решетчатых опор. Долговечность опор может быть существенно повышена при исполь­зовании коррозиестойких марок стали, оцинкования и специального окрашивания. Перед оцинкованием швы зачищаются, что обеспечивает качественное нанесение цинкового покрытия. Именно этим обусловлена большая долговечность ММО.

Пример в сравнении с решетчатыми (МРО) и железобетонными опорами (ЖБО)

Опоры - промежуточные многогранные, тип ПМ110-1ф,

Протяженность участка - 45,5км.

Критерии эффективности:

Масса металла на проект - снижение в 3,3 раза,

Строительные материалы под фундамент - снижение в 4,1 раза

Сроки строительства, для сопоставимых бригад - снижение в 3,7 раза.

Назначение:

Освещение автомагистралей и дорожных развязок, железнодорожных перронов, городских территорий, мостов, складов и терминалов, аэропортов и морских портов, горнолыжных склонов и спортивных площадок, больших открытых пространств и территорий с ограниченным доступом к осветительной установке (теннисные корты, спортивные площадки с дорогостоящим покрытием, поля для гольфа). Для молниезащиты объектов ТЭК, военных объектов и др.

Опоры с воздушной подвеской кабельных сетей наружного освещения (СИП); устройства низковольтных линий электропередач ВЛ-0.4кВ, рекламных и информационных щитов.

Опоры имеют как типовые исполнения, рассчитанные на обычные условия эксплуатации, так и индивидуальные, с учетом особых климатических условий и требований заказа. Для каждого объекта, конструкции опоры рассчитываются индивидуально. Возможно изготовление по индивидуальному заказу любых типоразмеров.

Преимущества:

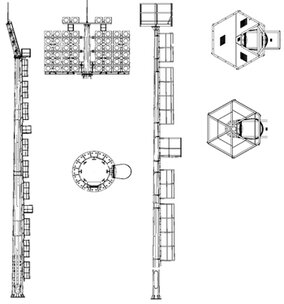

Опоры металлические с лестницей и площадкой обслуживания предназначены для размещения световых приборов или другого необходимого оборудования на высоте от 6 до 60 метров (в зависимости от конструкции изделия) для освещения больших открытых пространств: стадионов, спортивных комплексов, городских территорий, автостоянок, парков, дорог, транспортных развязок и мостов, объектов спортивной инфраструктуры и аналогичных объектов, расположенных в любом климатическом районе (при подборе оборудования под III - VII ветровые районы необходимо произвести дополнительные расчеты).

Опоры изготовлены методом продольной гибки листового металла толщиной 4-20 мм в соответствии с имеющимися техническими условиями.

Обслуживание установленного на опоре оборудования осуществляется с площадки обслуживания, расположенной на высоте размещения световых приборов или другого необходимого оборудования, на которую специалист­ монтажник поднимается по лестнице, имеющей ограждение и площадки для отдыха.

Опоры защищены от воздействия окружающей среды методом горячего цинкования в соответствии с ГОСТ9.307-89.

По желанию заказчика поверх цинкового покрытия опора может быть покрашена в любой цвет по шкале RAL, в том числе и в соответствии с требованиями РЭГА.

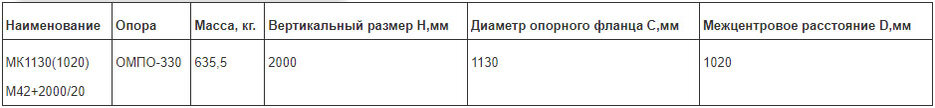

Опоры ОМПО устанавливаются на специально подготовленный фундамент, состоящий из изготовленного в заводских условиях металлического закладного элемента с верхним фланцем и бетона.

Соединение опоры с закладной деталью осуществляется через фланцевое соединение.

Подземная подводка питания с обслуживанием через ревизионный люк в нижней части опоры.

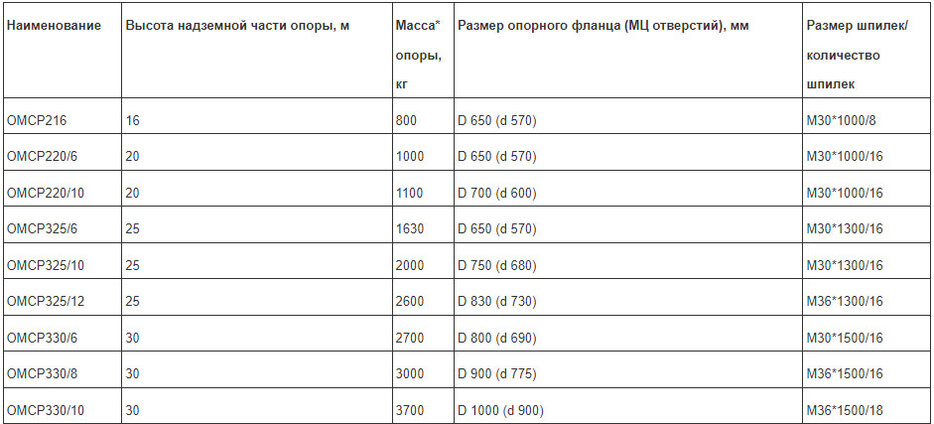

Опоры металлические со стационарной рамой предназначены для размещения световых приборов на высоте от 16 до 30 метров (в зависимости от конструкции изделия) с целью освещения больших открытых пространств, таких как: городские территории, автостоянки, парки, дороги, транспортные развязки и мосты, объекты спортивной инфраструктуры и других аналогичных объектов, расположенных в любом климатическом районе.

Опоры изготовлены методом продольной гибки листового металла толщиной 3-10 мм. Обслуживание осветительных приборов осуществляется с использованием специализированной грузоподъемной техники путем поднятия специалиста-монтажника на высоту обслуживания.

Опоры защищены от воздействия окружающей среды методом горячего цинкования в соответствии с ГОСТ 9.307–89. По желанию заказчика, поверх цинкового покрытия опора может быть покрашена в любой цвет по шкале RAL, в том числе и в соответствии с требованиями РЭГА.

Опоры ОМСР устанавливаются на специально подготовленный фундамент состоящий из изготовленной в заводских условиях металлической закладного элемента с верхним фланцем и бетона. Соединение опоры с закладной деталью осуществляется через фланцевое соединение.

Подземная подводка питания с обслуживанием через ревизионный люк в нижней части опоры.

Опоры металлические многогранные с мобильной рамой предназначены для размещения световых приборов на высоте от 16 до 60 метров (в зависимости от конструкции изделия) с целью освещения больших открытых пространств таких как: городские территории, автостоянки, парки, дороги, транспортные развязки и мосты, объекты спортивной инфраструктуры других аналогичных объектов, расположенных в любом климатическом районе.

Опоры изготовлены методом продольной гибки листового металла толщиной 3-10 мм. Обслуживание осветительных приборов осуществляется без использования грузоподъемной техники путем их опускания на высоту до 1,7 метров при помощи установленного в теле опоры механизма спуска-подъема мобильной рамы с осветительными приборами.

Опоры защищены от воздействия окружающей среды методом горячего оцинкования в соответствии с ГОСТ 9.307–89. По желанию заказчика, поверх цинкового покрытия опора может быть покрашена в любой цвет по шкале RAL, в том числе и в соответствии с требованиями РЭГА.

Опоры ОММР устанавливаются на специально подготовленный фундамент из изготовленного в заводских условиях металлического закладного элемента с верхним фланцем и бетона. Соединение опоры с закладной деталью осуществляется через фланцевое соединение.

Подземная подводка питания с обслуживанием через ревизионный люк в нижней части опоры.

ОМСК предназначены для размещения световых приборов или другого необходимого оборудования на высоте от 6 до 30 метров (в зависимости от конструкции изделия) с целью освещения больших открытых пространств, таких как городские территории, автостоянки, парки, дороги, транспортные развязки и мосты, объекты спортивной инфраструктуры, других аналогичных объектов, расположенных в любом климатическом районе.

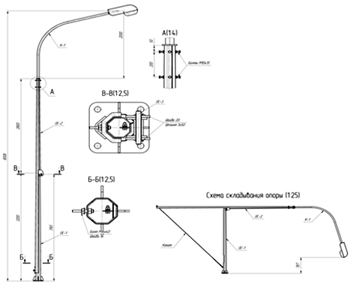

Опоры изготовлены методом продольной гибки листового металла толщиной 4-20 мм. Обслуживание установленного на опоре оборудования осуществляется без привлечения дополнительного подъемного оборудования, путем складывания ее в шарнирном узле, расположенном в середине опоры.

Максимальное усилие, прикладываемое монтажником при подъеме и опускании части опоры составляет не более 4 кг вне зависимости от высоты опоры и количества световых приборов (достигается за счет предварительного расчета массы противовеса, стационарно установленного на опоре).

Опоры защищены от воздействия окружающей среды методом горячего цинкования в соответствии с ГОСТ 9.307–89.

Опоры ОМСК устанавливаются на специально подготовленный фундамент, состоящий из изготовленной в заводских условиях металлической закладного элемента или закладной детали фундамента с верхним фланцем и бетона. Соединение опоры с закладной деталью осуществляется через фланцевое соединение.

Подземная подводка питания с обслуживанием через ревизионный люк в нижней части опоры.

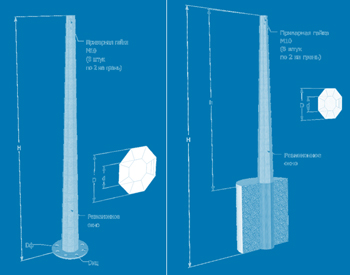

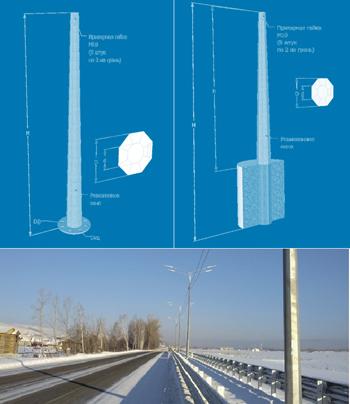

Опоры предназначены для размещения световых приборов с целью освещения открытых пространств, таких как: городские территории, автостоянки, парки, дороги, мосты и других аналогичных объектов, расположенных в любом ветровом районе (при подборе оборудования под IV – VII ветровые районы рекомендуем проконсультироваться с нашими специалистами).

Опоры изготовлены методом продольной гибки листового металла толщиной 3-5 мм с последующей продольной сваркой заготовки в соответствии с имеющимися техническими условиями.

Для установки осветительных приборов в верхней части опоры предусмотрен узел крепления и фиксации кронштейнов или металлоконструкций.

Опоры защищены от воздействия окружающей среды методом горячего цинкования в соответствии с ГОСТ 9.307–89.

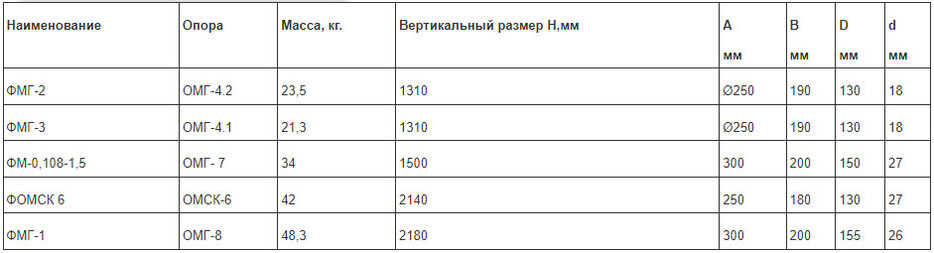

Опоры ОМГ устанавливаются на специально подготовленный фундамент, при строительстве которого используется металлическая закладная деталь с ответным фланцем, изготовленная в заводских условиях, или анкерные болты. Соединение опоры с закладной деталью осуществляется при помощи шпилек или болтов. Подземная подводка питания с обслуживанием через ревизионный лючок в нижней части опоры.

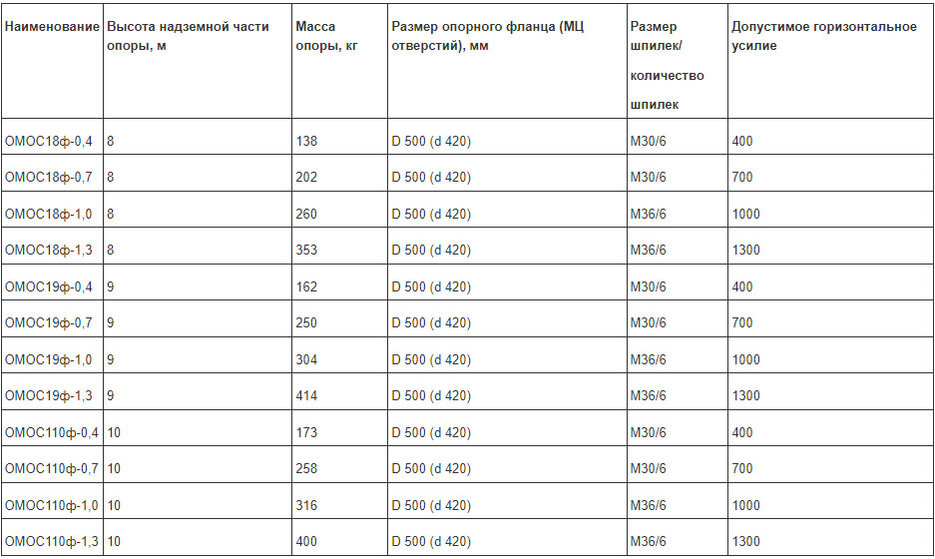

Опоры предназначены для обустройства линий наружного освещения с воздушной подводкой кабеля, а также для подвеса СИП и линий электропередач до 0,4 кВ на открытых пространствах, таких как городские территории, автостоянки, парки, дороги, мосты, а также других аналогичных объектах, расположенных в любом климатическом районе .

Опоры изготовлены методом продольной гибки листового металла толщиной 4-10 мм. Для установки осветительных приборов в верхней части опоры предусмотрен узел крепления и фиксации кронштейнов или металлоконструкций.

Опоры защищены от воздействия окружающей среды методом горячего цинкования в соответствии с ГОСТ 9.307–89.

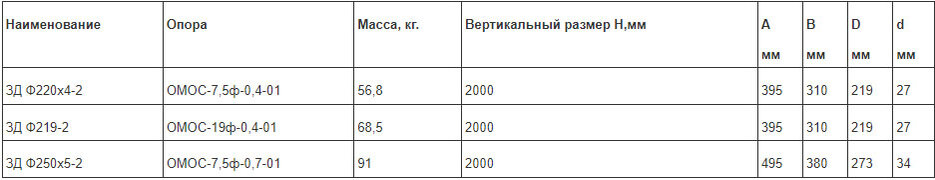

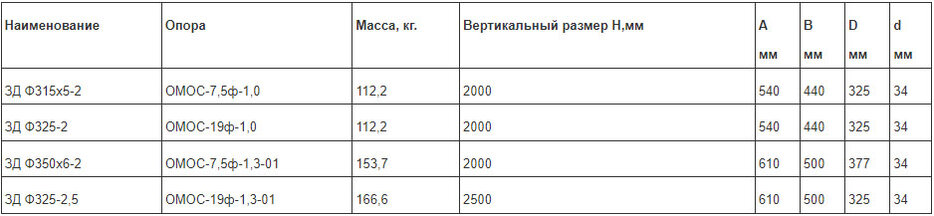

Опоры ОМОСф устанавливаются на специально подготовленный фундамент, состоящий из изготовленной в заводских условиях металлической закладной детали с верхним фланцем и бетона.

Соединение опоры с закладной деталью осуществляется при помощи шпилек или болтов. В случае использования армированного бетона допускается установка опор на забетонированные анкерные болты.

Опоры ОМОСп устанавливаются в заранее подготовленный земляной шурф и заливаются бетоном.

Воздушная подводка питания (ВЛ и ВЛИ).

По требованию заказчика опора может поставляться с ревизионным окном для размещения предохранителей или автоматов защиты в нижней части опоры.

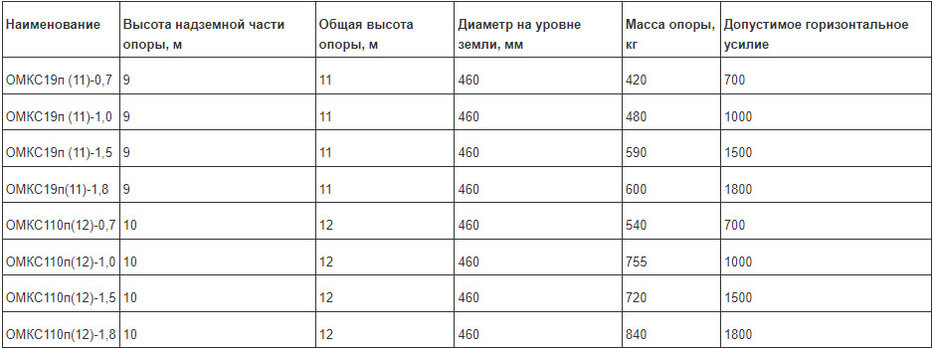

Опоры предназначены для обустройства линий контактных сетей городского электрифицированного транспорта, в том числе и совмещенных с линиями городского освещения, расположенных в любом климатическом районе.

Опоры изготовлены методом продольной гибки листового металла толщиной 4-10 мм. Опоры сконструированы таким образом, чтобы выдерживать максимальные нагрузки на высоте 7,5 метров над уровнем грунта. При этом прогиб опор под действием нормативной нагрузки не превышает 1/70 высоты наземной части опоры (СНиП 2.05.09).

Для установки осветительных приборов в верхней части опоры предусмотрен узел крепления и фиксации кронштейнов или металлоконструкций.

Опоры защищены от воздействия окружающей среды методом горячего цинкования в соответствии с ГОСТ 9.307–89. По желанию заказчика, поверх цинкового покрытия опора может быть покрашена в любой цвет по шкале RAL.

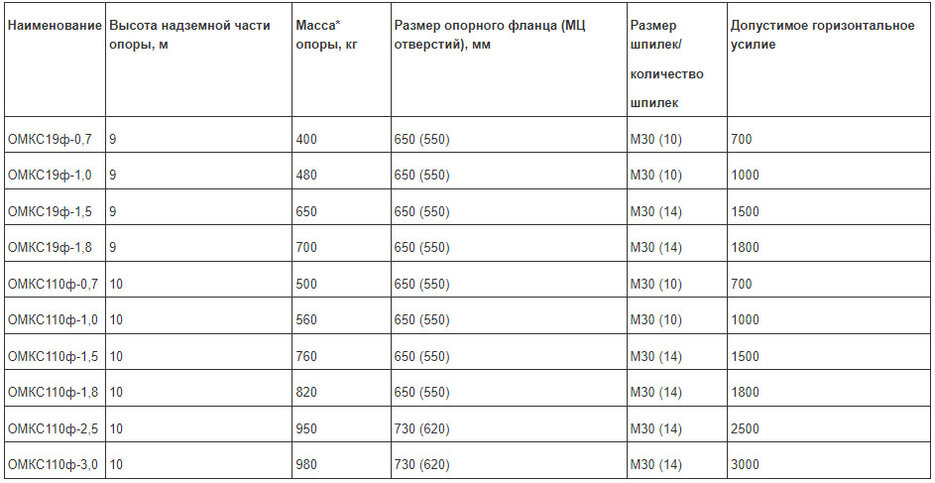

Опоры ОМКСф устанавливаются на специально подготовленный фундамент, состоящий из изготовленной в заводских условиях металлической закладной детали с верхним фланцем и бетона.

Соединение опоры с закладной деталью осуществляется при помощи шпилек или болтов. В случае использования армированного бетона допускается установка опор на забетонированные анкерные болты.

Опоры ОМКСп устанавливаются в заранее подготовленный земляной шурф и заливаются бетоном.

Подземная или воздушная подводка питания с обслуживанием через ревизионный лючок в нижней части опоры.

При подземной подводке питания в заглубляемой части опоры предусмотрены две прорези для подводки силового кабеля в опору. Разводка кабеля осуществляется внутри опоры.
