Опоры данной серии предназначены для освещения любых объектов. На опоры устанавливаются кронштейны и переходники для крепления осветительных приборов. Имеется также возможность использовать опоры с увеличенным размером верхней части (с Dв = 100мм) в качестве промежуточных для подвеса СИП. Категорически не допускается использование опор данной серии в качестве силовых.

Опоры данной серии предназначены для освещения любых объектов. На опоры устанавливаются кронштейны и переходники для крепления осветительных приборов. Категорически не допускается использование опор данной серии в качестве силовых.

Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент. Основные параметры фундамента определяются исходя из климатических условий района эксплуатации и параметров грунта с помощью расчета

Опоры предназначены для декоративного освещения любых объектов. Светильники на опоры могут устанавливаться как напрямую, так и с помощью кронштейнов. Категорически не допускается использование опор данной серии в качестве силовых. Установка опор НП осуществляется в подготовленный котлован. После установки опор по уровню их подземная часть заливается бетоном. Требуемая прочность конструкции обеспечивается при заливке бетоном до уровня, который расположен выше верхнего края окна для ввода кабеля на размер D1. Опоры серии НФ устанавливаются на железобетонные фундаменты, имеющие в своем составе закладной элемент.

Опоры предназначены для освещения любых объектов с установкой кронштейнов с большим количеством светильников, для подвеса проводов СИП и установки рекламных и иных конструкций. Опоры удовлетворяют требованиям прочности при воздействии нормированной боковой статической нагрузки.

Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент.

Опоры предназначены для освещения любых объектов с установкой кронштейнов с большим количеством светильников, для подвеса проводов СИП и установки рекламных и иных конструкций. Опоры удовлетворяют требованиям прочности при воздействии нормированной боковой статической нагрузки.

Установка опор осуществляется в подготовленный котлован. После установки опор по уровню их подземная часть заливается бетоном. Требуемая прочность конструкции обеспечивается при заливке бетоном до уровня, который расположен выше верхнего края окна для ввода кабеля на размер Dн.

Опоры предназначены для освещения любых объектов с установкой кронштейнов с большим количеством светильников, для подвеса проводов СИП и установки рекламных и иных конструкций. Опоры удовлетворяют требованиям прочности при воздействии нормированной боковой статической нагрузки.

Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент.

Опоры данной серии предназначены для освещения любых объектов с установкой кронштейнов с большим количеством светильников, для подвеса проводов СИП и установки рекламных и иных конструкций. Опоры удовлетворяют требованиям прочности при воздействии нормированной боковой статической нагрузки.

Установка опор осуществляется в подготовленный котлован. После установки опор по уровню их подземная часть заливается бетоном. Требуемая прочность конструкции обеспечивается при заливке бетоном до уровня, который расположен выше верхнего края окна для ввода кабеля на размер D1.

Опоры данной серии предназначены для прокладки контактных линий электротранспорта и освещения городских улиц и магистралей (совместно с кронштейнами). Опоры данной серии удовлетворяют требованиям прочности и жесткости при воздействии нормированной боковой статической нагрузки Установка опор осуществляется в подготовленный котлован. После установки опор по уровню их подземная часть заливается бетоном. Требуемая прочность конструкции обеспечивается при заливке бетоном до уровня, который расположен выше верхнего края окна для ввода кабеля на размер D1.

Опоры данной серии предназначены для прокладки контактных линий электротранспорта и освещения городских улиц и магистралей (совместно с кронштейнами). Опоры данной серии удовлетворяют требованиям прочности и жесткости при воздействии нормированной боковой статической нагрузки.

Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент.

Опоры данной серии предназначены для прокладки контактных линий электротранспорта и освещения городских улиц и магистралей (совместно с кронштейнами). Опоры данной серии удовлетворяют требованиям прочности и жесткости при воздействии нормированной боковой статической нагрузки.

Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент.

Мачты применяются для освещения инфраструктурных объектов (транспортных развязок, аэропортов, ж/д станций, морских портов и т. д.) и спортивных сооружений. Возможна также установка на мачты коммутационной аппаратуры связи и другого дополнительного оборудования. Целесообразно применять мачты на больших охраняемых территориях, так как они позволяют освещать их с минимальным количеством теневых зон и размещать охранное оборудование (видеокамеры, тепловизоры и т. д.).

Мачта представляет собой высокий ствол (до 50 м), на котором располагаются дополнительные конструкции:

мобильные и стационарные короны, лестницы, площадки отдыха. В зависимости от способа размещения оборудования предусматривается комплектация мачт различным электрооборудованием. Все мачты имеют покрытие, нанесенное методом горячего цинкования в соответствии с ГОСТ 9.307–89 «Покрытия цинковые горячие», что обеспечивает нормальную эксплуатацию изделий в течение 25–30 лет. Цинковое покрытие не является декоративным, поэтому для придания повышенных эстетических свойств поры могут быть дополнительно окрашены. Производится также окраска мачт с целью дневной маркировки высотных объектов (красно-белая окраска).

Мачты предназначены для освещения больших открытых площадей, объектов инфраструктуры, таких как автомобильные магистрали, территории морских, воздушных портов и ж/д станций, территорий промышленных и добывающих предприятий, спортивных объектов в следующих условиях эксплуатации:

Корона мачты состоит из оголовка и спускаемой рамы, которая предназначена для размещения светотехнического оборудования (прожекторов, огней ЗОМ, блоков ПРА). С помощью специального механизма в нижней части мачты раму легко можно опустить на удобную для обслуживания высоту (1,5-2 м). В нижней части мачты расположено оборудование, которое предназначено для управления спуском/подъемом мачты.Мачты для освещения больших пространств и спортивных сооружений

Мачты применяются для освещения инфраструктурных объектов (транспортных развязок, аэропортов, ж/д станций, морских портов и т. д.) и спортивных сооружений. Возможна также установка на мачты коммутационной аппаратуры связи и другого дополнительного оборудования. Целесообразно применять мачты на больших

охраняемых территориях, так как они позволяют освещать их с минимальным количеством теневых зон и размещать охранное оборудование (видеокамеры, тепловизоры и т. д.).

Мачта представляет собой высокий ствол (до 50 м), на котором располагаются дополнительные конструкции:

мобильные и стационарные короны, лестницы, площадки отдыха. В зависимости от способа размещения оборудования предусматривается комплектация мачт различным электрооборудованием. Все мачты имеют покрытие, нанесенное методом горячего цинкования в соответствии с ГОСТ 9.307–89 «Покрытия цинковые горячие», что обеспечивает нормальную эксплуатацию изделий в течение 25–30 лет. Цинковое покрытие не является декоративным, поэтому для придания повышенных эстетических свойств поры могут быть дополнительно окрашены. Производится также окраска мачт с целью дневной маркировки высотных объектов (красно-белая окраска).

Мачта с мобильной короной Тип МГФ-М

Мачты предназначены для освещения больших открытых площадей, объектов инфраструктуры, таких как автомобильные магистрали, территории морских, воздушных портов и ж/д станций, территорий промышленных и добывающих предприятий, спортивных объектов в следующих условиях эксплуатации:

Корона мачты состоит из оголовка и спускаемой рамы, которая предназначена для размещения светотехнического оборудования (прожекторов, огней ЗОМ, блоков ПРА). С помощью специального механизма в нижней части мачты раму легко можно опустить на удобную для обслуживания высоту (1,5-2 м). В нижней части мачты расположено оборудование, которое предназначено для управления спуском/подъемом мачты.

Мачты предназначены для освещения больших открытых площадей, объектов инфраструктуры, таких как автомобильные магистрали, территории морских, воздушных портов и ж/д станций, территорий промышленных и добывающих предприятий, спортивных объектов в следующих условиях эксплуатации:

Варианты исполнения

Мачты со стационарной короной могут иметь различные варианты исполнения: с короной для прожекторов, молниеприемником, со светоотражающими панелями и т. д. На мачту могут устанавливаться также лестницы и площадки отдыха для облегчения доступа к короне.

Короны для прожектров могут иметь различные варианты исполнения. Выбор конкретно варианта определяется количеством размещаемых прожекторов и их расположением в пространстве.

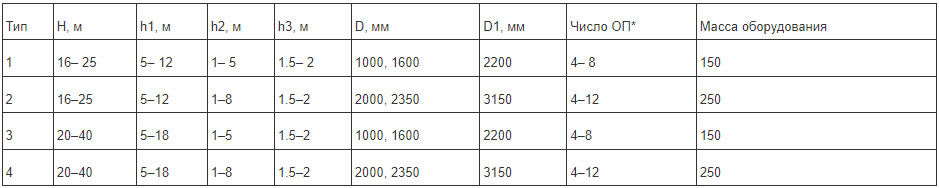

Мачты со стационарной короной могут иметь высоту ствола от 16 до 50 м и предназначены для установки до 60 прожекторов. Тип короны выбирается в зависимости от способа размещения, количества осветительных приборов и иного оборудования. Для доступа к короне на стволе мачты расположены лестницы, огороженные решеткой безопасности. На различной высоте могут быть расположены площадки для отдыха и размещения дополнительного оборудования. Стандартно в состав поставки мачт входит комплект электрооборудования, предназначенный для подключения прожекторов.

Мачты предназначены для освещения больших открытых площадей, объектов инфраструктуры, таких как автомобильные магистрали, территории морских, воздушных портов и ж/д станций, территорий промышленных и добывающих предприятий, спортивных объектов в следующих условиях эксплуатации:

Мачты МГФ-М-СР представляют собой металлические конструкции, состоящие из ствола с размещенным на нем блоком оголовка, расположенного в верхней части ствола, и стационарной площадкой обслуживания. Оголовок укомплектован спускаемой рамой короны диметром от 1 до 2,4 м, снабженной механизмом жесткой фиксации в рабочем положении.

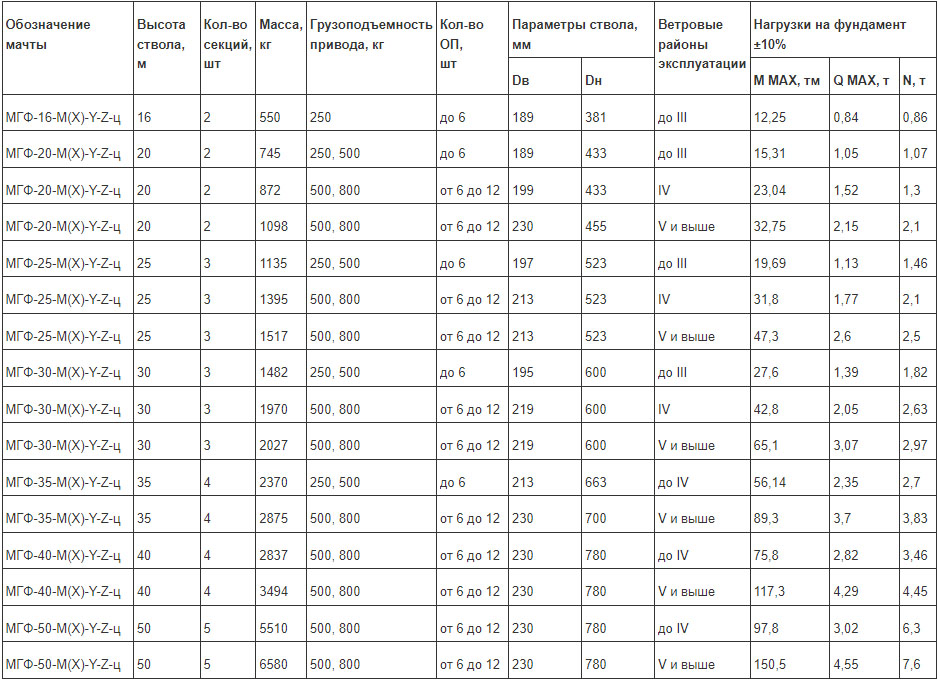

Диапазон размерных характеристик для различных типов мачт МГФ-СР-М

Мачты связи предназначены для установки ретрансляторов радиосвязи различного назначения для обеспечения устойчивого покрытия. Используются до V ветрового района c максимальной парусностью в верхней части мачты общей площадью до 5 м2.

Мачты связи имеют высоту от 16 до 50 м и состоят из секций длиной не более 11,5 м. Количество секций определяется высотой мачты, удобством монтажа и транспортировки. Мачты изготавливаются из листового металла, материал выбирается в зависимости от климатического района эксплуатации по СП 16.13330.2011, с учетом коэффициента запаса прочности. Могут оснащаться лестницами с ограждением и площадками обслуживания, на которых располагаются стойки. Длина трубостоек от 2 до 3 м для установки антенн. Для удобства монтажа и демонтажа кабели антенн прокладываются снаружи ствола опоры по кронштейнам, расположенным вдоль ствола мачты на расстоянии не более 1 м. Для удобства транспортировки и монтажа все элементы навесного оборудования (трап, площадки обслуживания и т. д.) выполнены разборными. Соединения всех элементов болтовые (болты по ГОСТ 7798–70). Отклонение верхней части башен не превышает 1/100 от высоты сооружения согласно СНиП II-23-81.

Монтажный комплект.

Используется при монтаже мачт различного назначения

Опора выдвижная предназначена для временного освещения открытых территорий, там, где есть необходимость смонтировать осветительную установку в течение одного-двух часов, в том числе и в условиях чрезвычайных ситуаций. Применяется совместно с прожекторами.

Выдвижная опора представляет собой телескопическую стойку, в сложенном состоянии транспортируемую любым видом транспорта, имеющего грузовую платформу длиной 6 м и более. За счет малой массы (не более 180 кг) и встроенной лебедки перевод в рабочее положение занимает минимальное время и может быть выполнен без применения подъемной техники.

Опора устанавливается на любой ровной площадке размером не менее 5х5 м. Опора приводится в вертикальное положение, затем выдвигаются и фиксируются опорные консоли. Для фиксации от непреднамеренного сдвига во время работы осветительной установки предусмотрены отверстия для анкеровки. На зафиксированную опору монтируются прожекторы (до четырех шт.), после чего с помощью комплектно поставляемой лебедки производится подъем прожекторов на требуемую высоту (от 5 до 10 м).

Опоры предназначены для освещения парков, скверов, архитектурных и спортивных объектов, памятников, фасадов зданий. Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент. Закладные элементы необходимо заказывать отдельно. На опору устанавливаются прожекторы с длиной (размер по горизонтали) до 720 мм и высотой (размер по вертикали) до 680 мм.

Преимущества:

Опора обрабатывается декоративным лакокрасочным покрытием

Опоры предназначены для освещения парков, скверов, архитектурных и спортивных объектов, памятников, фасадов зданий. Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент. На опору устанавливаются прожекторы длиной (размер по горизонтали) до 530 мм и высотой (размер по вертикали) до 550 мм.

Преимущества:

Опоры предназначены для освещения парков, скверов, набережных, аллей, коттеджных поселков, прилегающих территорий. Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент. На опору устанавливаются подвесные светильники с диаметром посадочного отверстия 60 мм. В качестве материала используется высококачественный металлопрокат ведущих российских производителей. Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307– 89, что обеспечивает сохранность изделия в течение 25-30 лет эксплуатации.

Опора обрабатывается декоративным лакокрасочным покрытием.

Опоры предназначены для освещения парков, скверов, набережных, аллей, коттеджных поселков, прилегающих территорий. Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент. На опору устанавливаются торшерные светильники с диаметром посадочного отверстия 60 мм. В качестве материала используется высококачественный металлопрокат ведущих российских производителей. Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307– 89, что обеспечивает сохранность изделия в течение 25-30 лет эксплуатации.

Опора обрабатывается декоративным лакокрасочным покрытием.

Опоры предназначены для освещения парков, скверов, набережных, аллей, коттеджных поселков, прилегающих территорий. Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент. На опору устанавливаются торшерные светильники с диаметром посадочного отверстия 60 мм. В качестве материала используется высококачественный металлопрокат ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации по СП 16.13330.2011 с учетом коэффициента запаса прочности.Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25-30 лет эксплуатации. Опора обрабатывается декоративным лакокрасочным покрытием.

Опора декоративная Экслибрис

Опоры предназначены для освещения парков, скверов, набережных, аллей, коттеджных поселков, прилегающих территорий. Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент. На опору устанавливаются консольные светильники с диаметром посадочного отверстия 48 мм.

Преимущества:

Опоры предназначены для освещения парков, скверов, набережных, аллей, коттеджных поселков, прилегающих территорий. Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент.На опору устанавливаются подвесные светильники с диаметром посадочного отверстия 34 мм.

Преимущества:

Опоры предназначены для освещения парков, скверов, набережных, аллей, коттеджных поселков, прилегающих территорий. Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент. Опора поставляется в комплекте с доработанным прожектором ГО04-150-002 и крепежными элементами для его установки.

Преимущества:

Опоры предназначены для освещения парков, скверов, набережных, аллей, коттеджных поселков, прилегающих территорий. Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент. Опора поставляется в комплекте с прожектором ГО17-150-01 и крепежными элементами для его установки.

Преимущества:

Опоры предназначены для освещения парков, скверов, набережных, аллей, коттеджных поселков, прилегающих территорий.

Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент. Закладные элементы необходимо заказывать отдельно. Основные параметры фундамента определяются исходя из климатических условий района эксплуатации и параметров грунта с помощью расчета.

Опора поставляется в комплекте с прожектором ГО17-150-01 и крепежными элементами для его установки. Установка прожектора осуществляется в соответствии с сопроводительной документацией.

Преимущества:

Опоры предназначены для освещения парков, скверов, набережных, аллей, коттеджных поселков, прилегающих территорий. Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент. На опору устанавливаются подвесные светильники с диаметром посадочного крепления 34 мм.

Преимущества:

Опоры предназначены для освещения парков, скверов, набережных, аллей, коттеджных поселков, прилегающих территорий. Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент. На опору устанавливаются торшерные светильники с диаметром посадочного отверстия 60 мм.

Преимущества:

Опоры предназначены для освещения парков, скверов, набережных, аллей, коттеджных поселков, прилегающих территорий. Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент. Опора поставляется в комплекте с прожектором ГО04-150-005 и крепежными элементами для его установки. В качестве материала используется высококачественный металлопрокат ведущих российских производителей.

Опора декоративная Си-Си

Опоры предназначены для освещения парков, скверов, набережных, аллей, коттеджных поселков, прилегающих территорий. Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент. На опору устанавливаются торшерные светильники с диаметром посадочного отверстия 60 мм.

Преимущества:

На опоры НП-10,0/12,0-02-ц стандартно устанавливаются торшерные или консольные светильники (с поворотным узлом крепления) с посадочным местом диаметром 60 мм (базовое исполнение). Допускается также устанавливать кронштейны со светильниками. Для крепления кронштейнов в верхней части опоры предусмотрены резьбовые отверстия. Для данного типа опор используется подземный подвод питающих кабелей через окна закладного элемента (тип НФ) или в подземной части опоры (тип НП). Для разделки кабелей предусмотрены ревизионные лючки с планками для установки комплектующих и точка заземления (болт М10).

H – высота надземной части опоры

h1 – высота подземной части опоры

h2, h3 – вылеты труб

D1, D2, D3 – диаметры труб

Опоры предназначены для освещения парков, скверов, набережных, аллей, коттеджных поселков, прилегающих территорий.

Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент. Закладные элементы необходимо заказывать отдельно. Основные параметры фундамента определяются исходя из климатических условий района эксплуатации и параметров грунта с помощью расчета.

Опора состоит из двух частей: универсальной стойки высотой 3350 мм и кронштейна двух видов: на один или два светильника.

Для опоры разработан специальный светодиодный светильник, который легко устанавливается внутри кронштейна.

Преимущества:

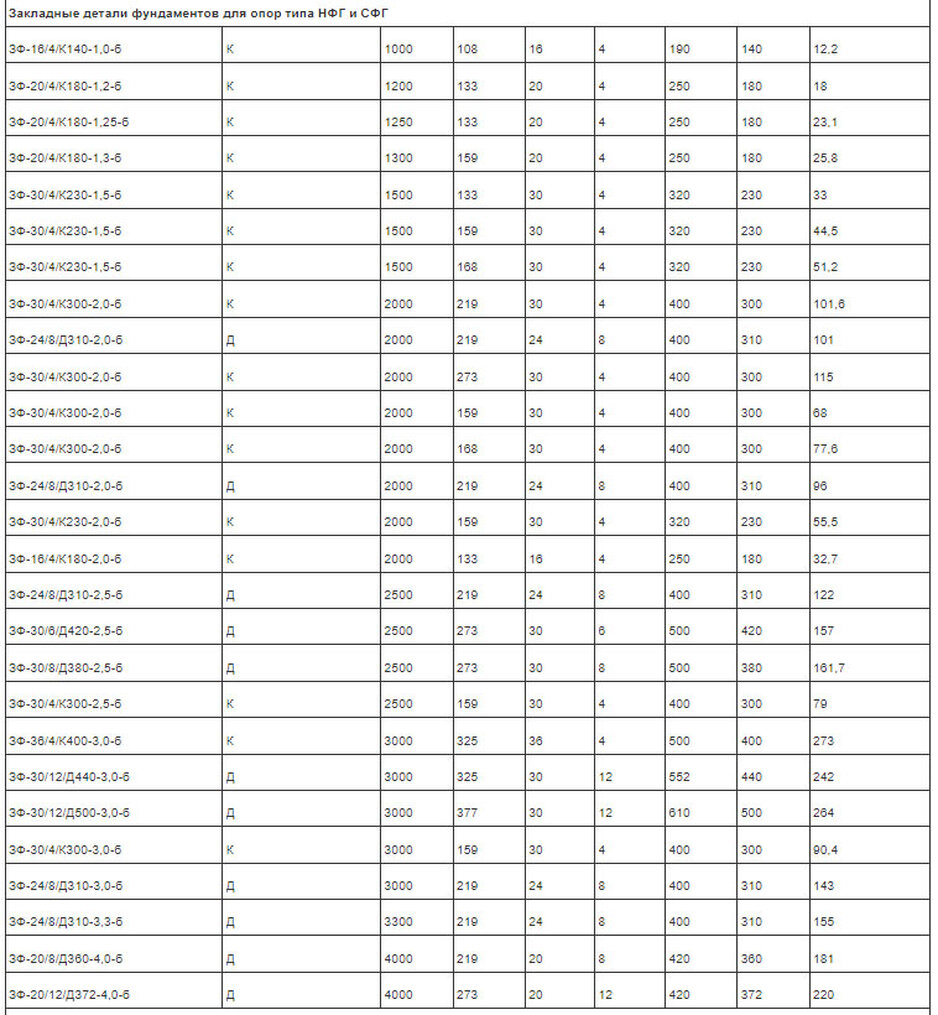

Закладной элемент служит для передачи нагрузок от устанавливаемой опоры на фундаментный блок, выполняемый, как правило, из бетона. Рекомендуются следующие условия эксплуатации:

Внешняя среда – слабоагрессивная (по степени агрессивного воздействия) по СНиП 2.03.11.В зависимости от типа воспринимаемой нагрузки, как правило, исполняются с квадратными фланцами с четырьмя отверстиями (тип К) или с круглыми фланцами с количеством отверстий более четырех (тип Д).

Части закладного элемента, конструктивно выступающие из фундаментного блока, защищены от коррозии в соответствии с требованиями СНиП 2.03.11 и ГОСТ 9.602 и покрываются слоем битумной мастики толщиной до 2,5 мм. Установка закладных элементов осуществляется в подготовленный котлован – после установки по уровню их подземная часть заливается бетоном. Требуемая прочность конструкции обеспечивается при заливке бетоном до уровня, который расположен выше верхнего края окна для ввода кабеля на размер не менее диаметра трубы закладной детали (Dн). На установленный и залитый бетоном закладной элемент устанавливается опора. В зависимости от нагрузок и конструктивных требований для установки применяются резьбовые крепежные детали (болты, шпильки, гайки, шайбы), поставляемые комплектно с опорами.

Консоли и консольные закладные детали служат для передачи нагрузок от устанавливаемой опоры на фундаментный блок, горизонтальным смещением (вылетом) оси устанавливаемой стальной конструкции относительно оси фундаментного блока. Рекомендуются следующие условия эксплуатации:

Использование закладных элементов в климатических районах I4...II3 возможно, но должно быть проектно обосновано и согласовано с изготовителем.

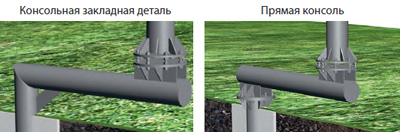

Консольные элементы изготавливаются в двух исполнениях. Консольные закладные детали имеют несущую часть, предназначенную для установки в фундаментный блок и вынесенный по горизонтали фланец для установки опоры. Прямые консольные элементы имеют два разнесенных узла крепления (фланцы с отверстиями) и предназначены для установки совместно с закладным элементом.

Части консольных элементов, конструктивно выступающие из фундаментного блока, защищены от коррозии в соответствии с требованиями СНиП 2.03.11 и ГОСТ 9.602. Данные части покрываются слоем битумной мастики толщиной до 2,5 мм.

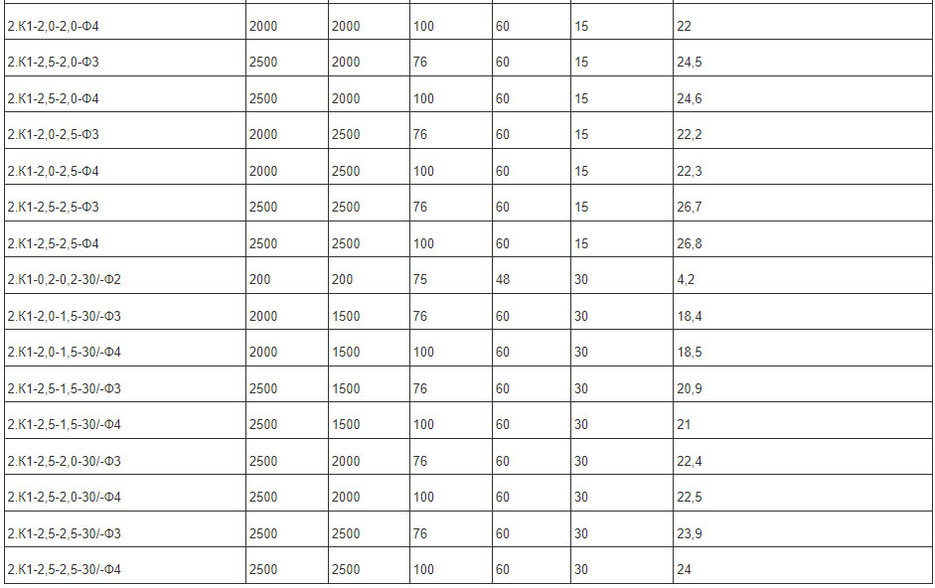

Н – вылет консоли

Н1 – общая высота консоли

Н2 – рекомендуемая глубина заделки консоли

D – диаметр трубы

d – диаметр резьбы крепежных элементов

n – количество отверстий во фланце

А – диаметр окружности или сторона квадрата фланца

Б – диаметр окружности или сторона квадрата расположения отверстий под крепежные элементы

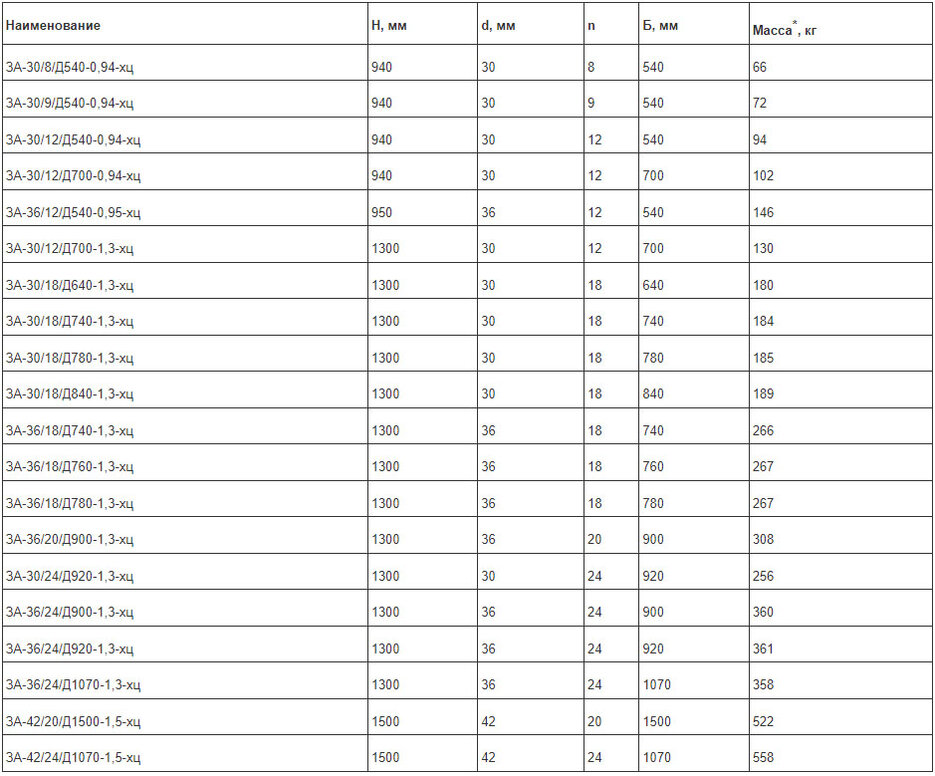

Анкерные закладные детали

Анкерный закладной элемент служит для передачи нагрузок c устанавливаемой стальной конструкции (опоры, мачты и т.п.) на фундаментный блок, выполняемый из бетона. Рекомендуются следующие условия эксплуатации:

Анкерный закладной элемент представляет собой набор шпилек (или анкерных болтов), фиксируемых параллельно при помощи вспомогательных фланцев (кондукторов), входящих в состав закладного элемента.

Элементы закладного элемента, проектно выступающие из фундаментного блока, защищены от коррозии в соответствии с требованиями СНиП 2.03.11 и ГОСТ 9.602. Данные части покрываются слоем цинка с последующим хроматированием методом электрохимического цинкования. Установка анкерных закладных элементов осуществляется в подготовленный котлован – после установки по уровню их подземная часть, связанная с арматурой фундаментного блока, заливается бетоном.На обустроенный фундамент стандартно устанавливаются опоры или мачты.

ООО «OPORA ENGINEERING» производит различные типы кронштейнов

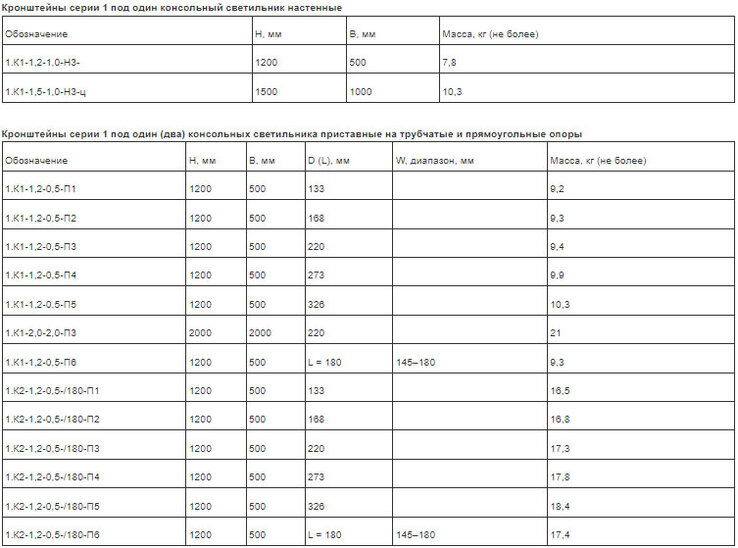

Назначение: функциональное освещение улиц и дорог с высокой, средней и низкой интенсивностью движения; освещение дворов, набережных, аллей, бульваров, парков, скверов, коттеджных поселков, автозаправочных станций, автомобильных парковок, прилегающих территорий, общественных зданий.

Кронштейны могут устанавливаться как на разнообразные опоры (трубчатые и конические), так и на различные поверхности типа стен сооружений и зданий. Кронштейны устанавливаются и фиксируются на верхнем торце опоры. Для комплектации «О» крепежные элементы располагаются на обечайке кронштейна, для комплектации «Ф» – в верхней части ствола опоры.

Преимущества:

с ГОСТ 9.307-89, что обеспечивает сохранность изделия в течение 25-30 лет эксплуатации.
