Новоуральский завод металлоконструкций, основанный в 2006 году, cпециализируется на изготовлении металлоконструкций для устройства линий электроснабжения, линий электропередач и связи, оказывает услуги по горячему оцинкованию металлоконструкций. Производственная деятельность началась с организации цеха небольшого производства, закрывавшего потребности в анкерных и круглых металлических опорах. В основном цех был оснащен сварочным оборудованием и оборудованием для резки металла. В 2011 году был освоен цех изготовления крупных металлоконструкций. Одновременно с запуском цеха крупных металлоконструкций происходило оснащение цеха по производству металлических кабельных лотков и коробов, с установкой профилегибочных автоматизированных линий, прессов, оборудование покрасочной камеры. Также 2011 году было начато проектирование цеха горячего оцинкования с проектной мощностью 10 000 тонн оцинкованной продукции в год.В 2012 году было освоено производство металлических опор и мачт освещения улично-дорожной сети в более широком спектре, включая граненные оцинкованные опоры из листовой стали. В настоящее время завод развивает производство металлоконструкций для энергетики.

Металлические опоры ЛЭП из уголка по типовым проектам

Анкерно-угловые металлические опоры для ЛЭП 220 кВ типа У220, УС220

Изготавливаются по типовым проектам № 3080тм-т7, № 9253тм-т1, № 9293тм-т2, № 3081тм-т5, № 7079тм-т12, типовой серии 3.407.2-145, 3.407.2-156 и предназначены для опор линий электропередачи напряжением 220 кВ.

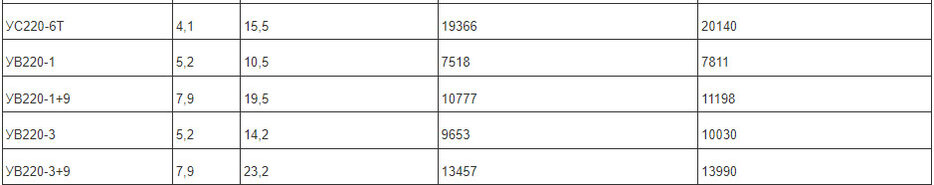

Характеристики металлических опор ЛЭП 220 кВ:

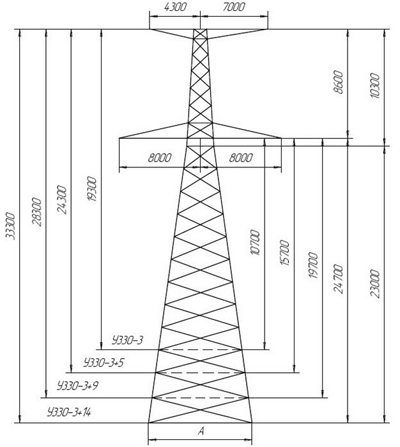

Анкерно-угловые металлические опоры для ЛЭП 330 кВ типа У 330, УС 330

Унифицированные анкерно-угловые металлические опоры изготавливаются по типовым проектам № 3080тм-т9, № 3081тм-т6, типовым сериям 3.407.2-145, 3.407.2-156, 3.407.2-166 и предназначены для опор линий электропередачи напряжением 330 кВ.

Характеристики металлических опор ЛЭП 330 кВ:

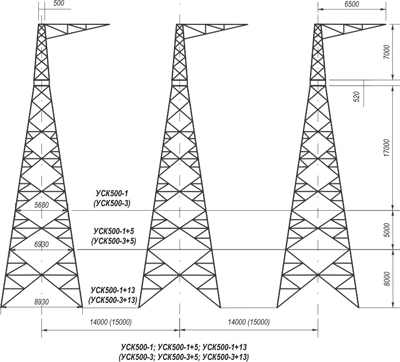

Анкерно-угловые металлические опоры для ЛЭП 500 кВ типа У1, У2, УС 500, УСК 500, УО 500, УСТ 500

Унифицированные анкерно-угловые металлические опоры изготавливаются по типовым проектам № 3539тм, № 3547тм, типовым сериям 3.407.2-155, 3.407.2-160 и предназначены для опор линий электропередачи напряжением 550 кВ.

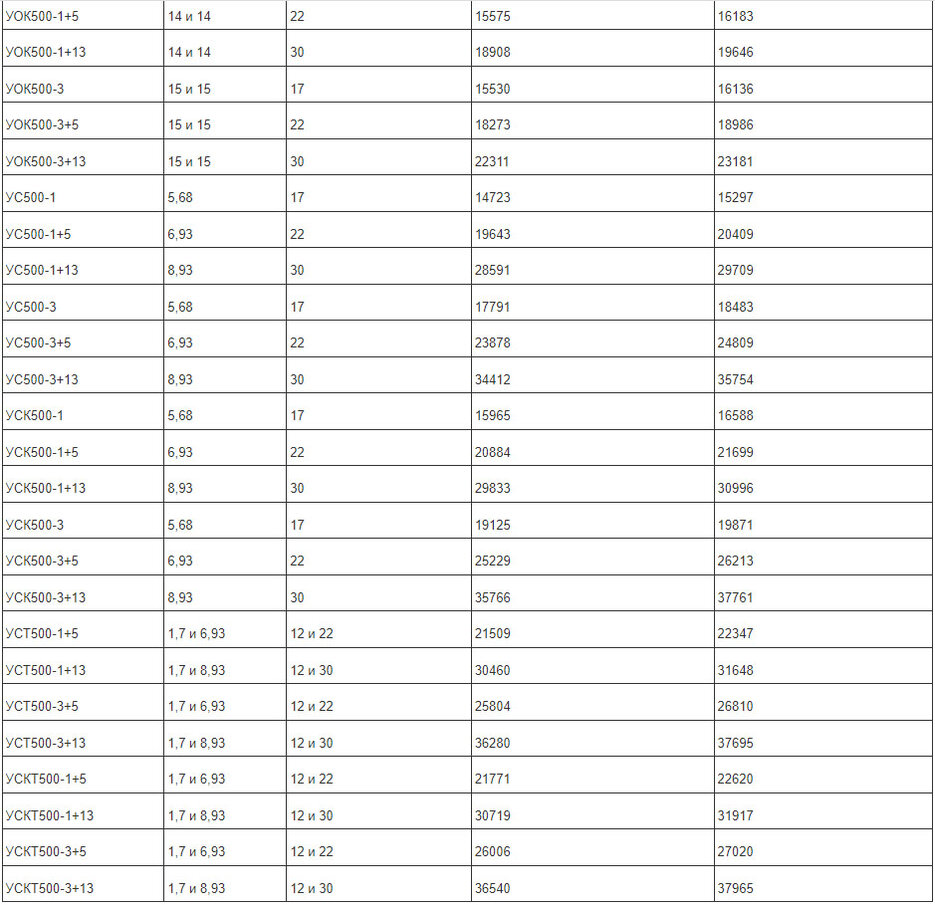

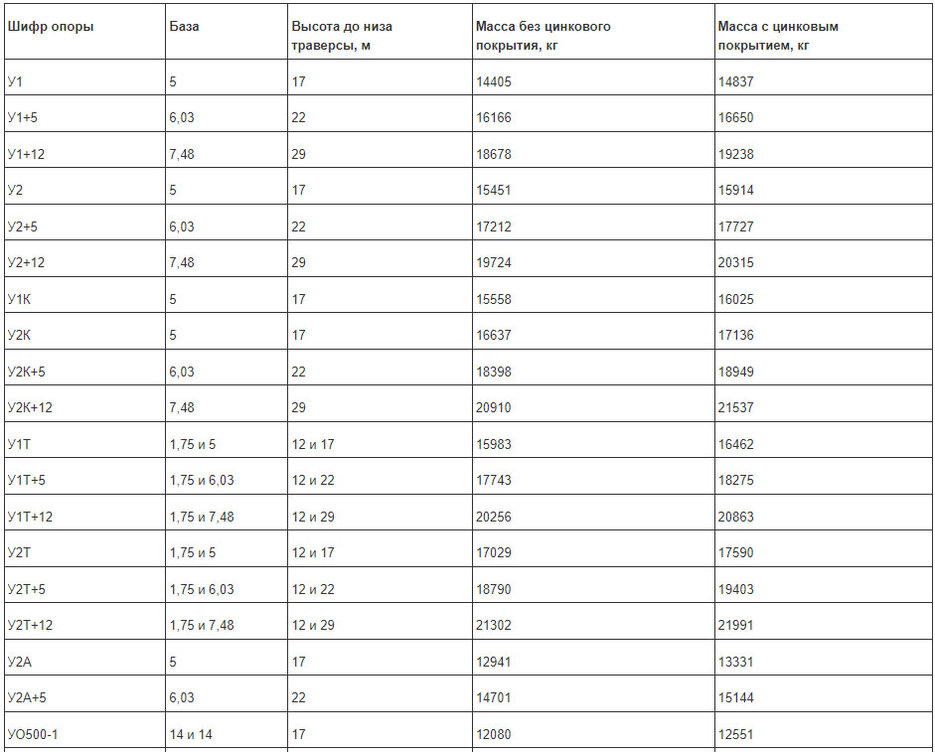

Характеристики металлических опор ЛЭП 500 кВ:

Анкерно-угловые металлические опоры ЛЭП 110 кВ типа УС 110, У 110

Унифицированные анкерно-угловые металлические опоры производятся по типовым проектам 3.407.2-170, № 5736тм-т3, № 3078тм-т10, № 7227тм-т2, № 3079тм-т4, 3.407.2-156, № 3079тм-т5, № 3079тм-т8, 3.407.2-166, № 7079тм-т11, т12, и используются для строительства воздушных ЛЭП 110 кВ.

Характеристики металлических угловых опор ЛЭП 110 кВ:

Анкерно-угловые металлические опоры ЛЭП 35 кВ типа У35

Унифицированные анкерно-угловые металлические опоры по типовым проектам № 5736тм-т3, № 3078тм-т8, 3.407.2-170, № 7227тм-т2, и используются для строительства линий электропередачи напряжением 35 кВ.

Характеристики металлических угловых опор ЛЭП 35 кВ:

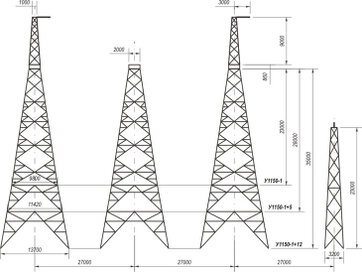

Анкерно-угловые трехстоечные свободностоящие металлические опоры для ЛЭП 1150 кВ типа У 1150

Характеристики металлических опор ЛЭП 1150 кВ:

Анкерно-угловые трехстоечные свободностоящие металлические опоры для ЛЭП 750 кВ типа УС 750, УСК 750

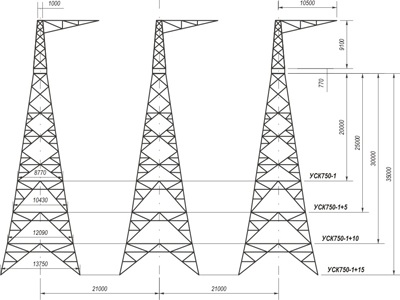

Унифицированные анкерно-угловые металлические опоры УС750-1, УС750-1+5, УС750-1+10, УС750-1+15, УС750-1+5Т, УС750-1+10Т, УС750-1+15Т, УСК750-1, УСК750-1+5, УСК750-1+10, УСК750-1+15 изготавливаются по типовой серии 3.407.2-134 и предназначены для опор линий электропередачи напряжением 750 кВ.

Характеристики металлических опор ЛЭП 750 кВ:

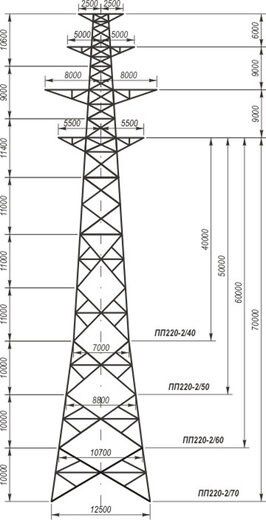

Переходные металлические опоры для ЛЭП 220 кВ типа ПП 220

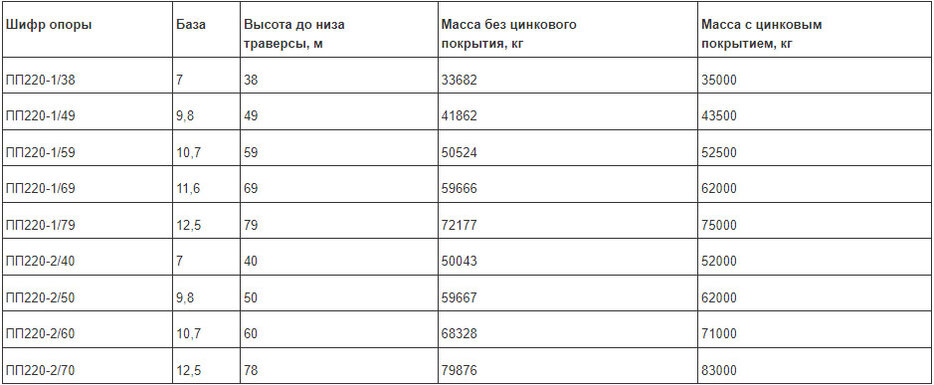

Унифицированные переходные металлические опоры ПП220-1/38, ПП220-1/49, ПП220-1/59, ПП220-1/69, ПП220-1/79, ПП220-2/40, ПП220-2/50, ПП220-2/60, ПП220-2/70 изготавливаются по типовой серии 3.407.2-168 и предназначены для опор линий электропередачи напряжением 220 кВ.

Характеристики металлических опор ЛЭП 220 кВ:

Переходные металлические опоры для ЛЭП 330 кВ типа ПП 330

Унифицированные переходные металлические опоры изготавливаются по типовому проекту № 7050тм-т1, типовой серии 3.407.2-168 и предназначены для опор линий электропередачи напряжением 330 кВ.

Характеристики металлических опор ЛЭП 330 кВ:

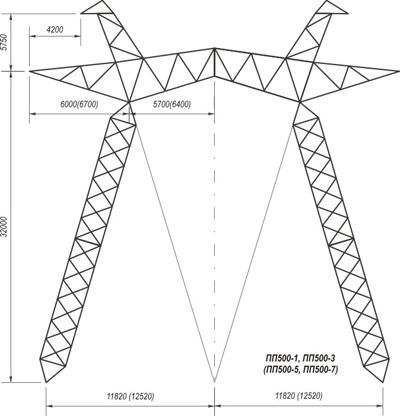

Переходные металлические опоры для ЛЭП 500 кВ типа ПП 500

Унифицированные переходные металлические опоры ПП500-1/40, ПП500-1/52, ПП500-1/64, ПП500-1/76, ПП500-1/88, ПП500-1/100 изготавливаются по типовому проекту № 9674тм-т6, и предназначены для опор линий электропередачи напряжением 550 кВ.

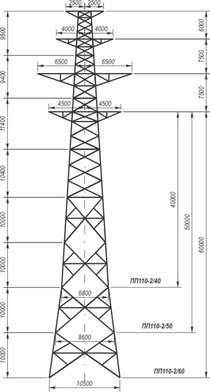

Переходные металлические опоры ЛЭП 110 кВ типа ПП 110

Унифицированные переходные металлические опоры ПП110-1/37,5, ПП110-1/47,5, ПП110-1/57,5, ПП110-1/67,5, ПП110-2/40, ПП110-2/50, ПП110-2/60 производятся типовому проекту 3.407.2-168, и используются для строительства воздушных ЛЭП 110 кВ.

Характеристики металлических переходных опор ЛЭП 110 кВ:

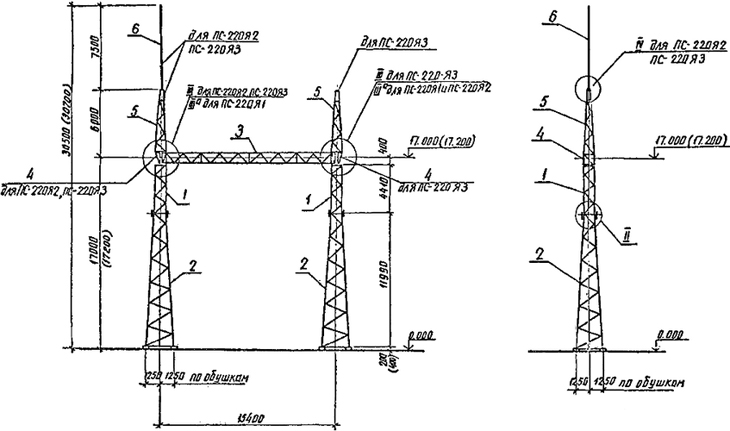

Промежуточные металлические опоры для ЛЭП 220 кВ типа П 220, ПС 220

Унифицированные промежуточные металлические опоры изготавливаются по типовому проекту № 3080тм-т6, № 3081тм-т7, № 9284тм-т1, 7079тм-т11, т12, № 9226тм-т2, по типовым сериям 3.407.2-145 и 3.407.2-165 и предназначены для опор линий электропередачи напряжением 220 кВ.

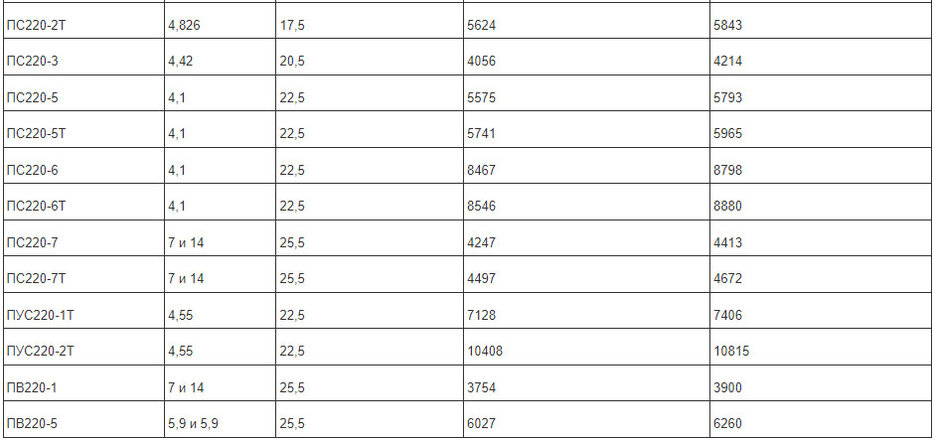

Характеристики металлических опор ЛЭП 220 кВ:

Промежуточные металлические опоры для ЛЭП 330 кВ типа П 330, ПС 330

Унифицированные промежуточные металлические опоры предназначены для опор линий электропередачи напряжением 330 кВ.

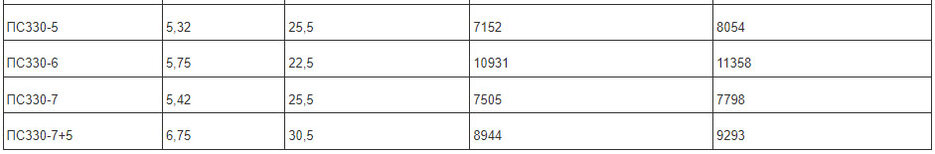

Характеристики металлических опор ЛЭП 330 кВ:

Промежуточные металлические опоры для ЛЭП 500 кВ типа Р1, Р2, ПБ, ПУБ, ПП 500, ПС 500, ПУ 500

Унифицированные промежуточные металлические опоры предназначены для опор линий электропередачи напряжением 550 кВ.

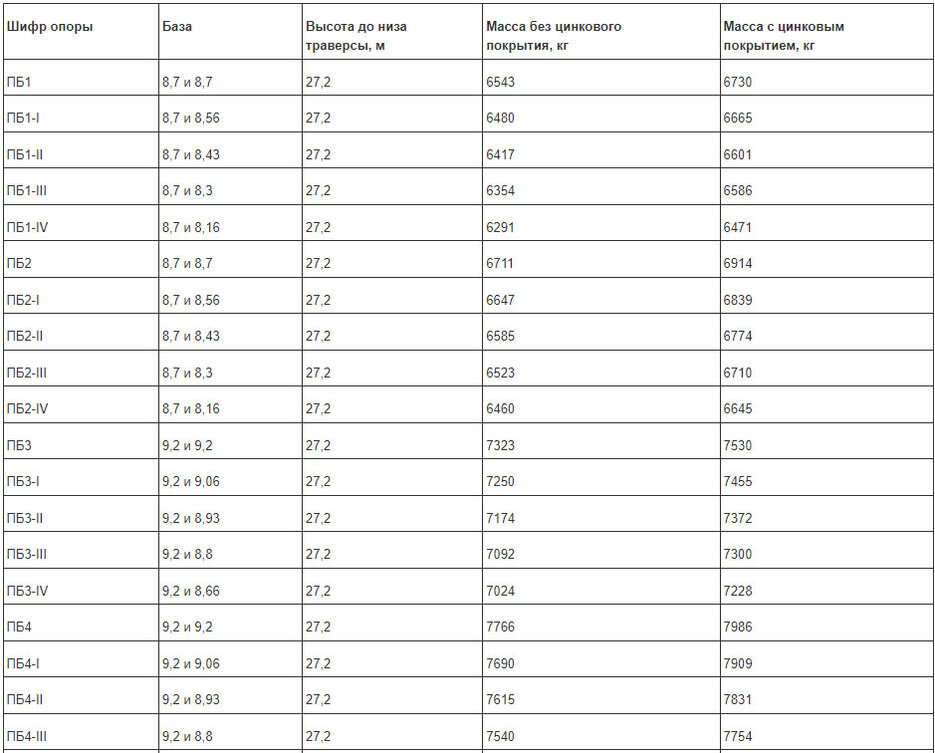

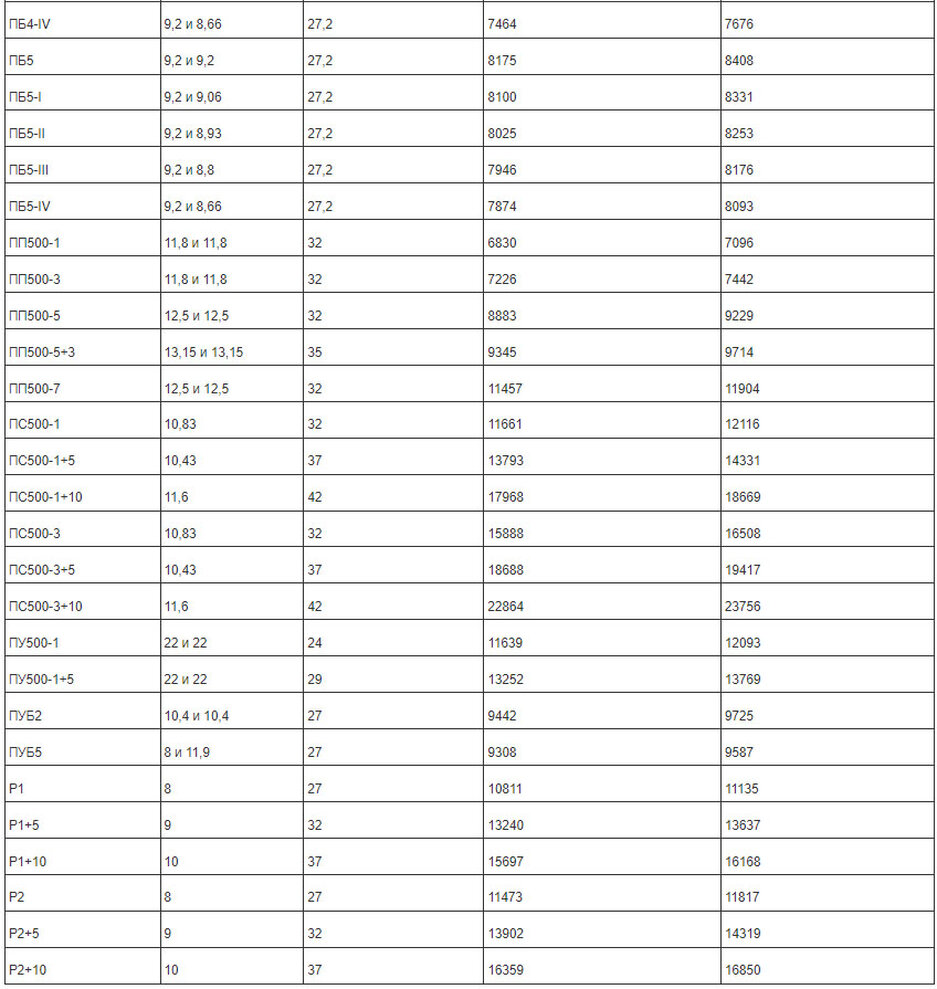

Характеристики металлических опор ЛЭП 500 кВ:

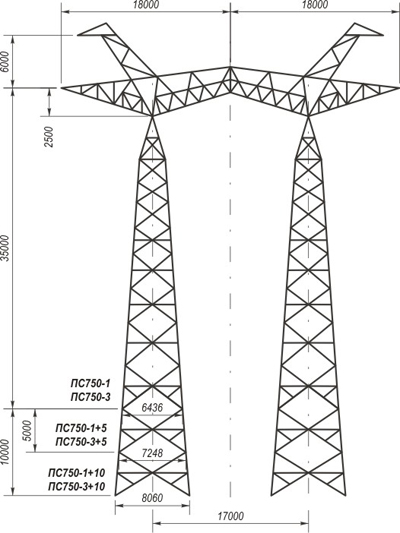

Промежуточные металлические опоры для ЛЭП 750 кВ типа ПП 750, ПС 750

Унифицированные промежуточные металлические опоры изготавливаются по типовой серии 3.407.2-134 и предназначены для опор линий электропередачи напряжением 750 кВ.

Характеристики металлических опор ЛЭП 750 кВ:

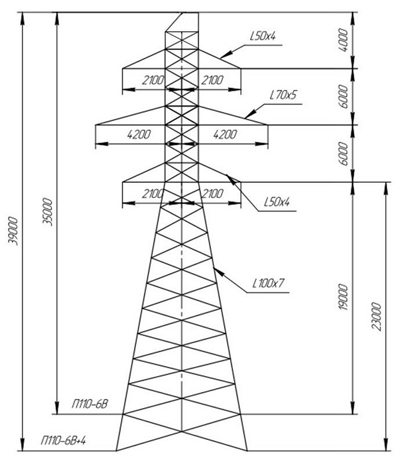

Промежуточные металлические опоры ЛЭП 110 кВ типа ПС110, П110

Унифицированные промежуточные металлические опоры производятся согласно типовым проектам № 11520тм-т1, № 3078тм-т9, № 3079тм-т6, № 3079тм-т5, № 5778тм-т3, № 7079тм-т11, 3.407.2-156 3.407.2-165, 3.407.2-166, 3.407.2-170, и используются для строительства воздушных ЛЭП 110 кВ.

Характеристики металлических промежуточных опор ЛЭП 110 кВ:

Промежуточные металлические опоры ЛЭП 35 кВ типа П35, ПС35

Унифицированные промежуточные металлические опоры производятся согласно типовым проектам № 5778тм-т3, № 3078тм-т7, № 11520тм-т1, № 12604тм-т2 и 3.407.2-166, 3.407.2-170, № 3079тм-т6, и используются для строительства линий электропередачи напряжением 35 кВ.

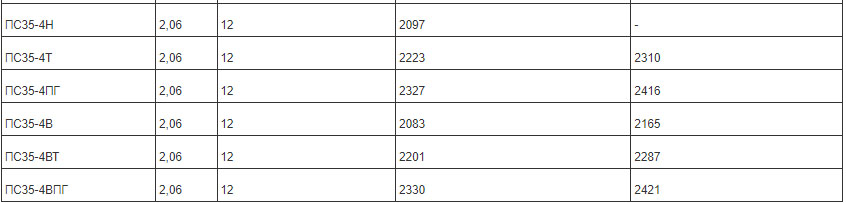

Характеристики металлических промежуточных опор ЛЭП 35 кВ:

Промежуточные металлические опоры на оттяжках для ЛЭП 1150 кВ типа ПОГ 1150

Характеристики металлических опор ЛЭП 1150 кВ:

Многогранные опоры ЛЭП по типовым проектам

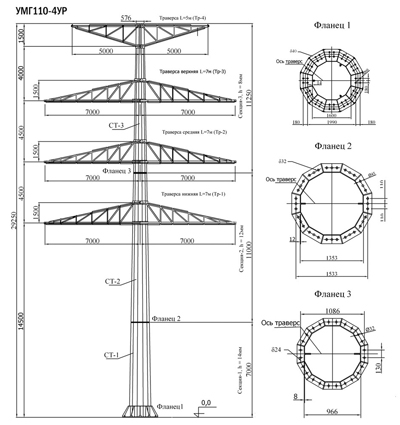

Стальные многогранные опоры ЛЭП 110 кВ

Стальные многогранные опоры предназначены для ЛЭП 110 кВ.На опорах предусмотрена подвеска сталеалюминевых проводов АС 95/16, АС 120/19, АС 150/24, АС 185/29, АС 240/32 и грозозащитного троса С50 (ТК 9,1).

Условное обозначение опор:

П - промежуточная, А - анкерная; У - угловая, ПП - промежуточная переходная;
М - многогранная;
110 - класс напряжения ВЛ;
1, 2 - номер модификации опоры и цепность.
Ф - фланцевое соединение с фундаментом;

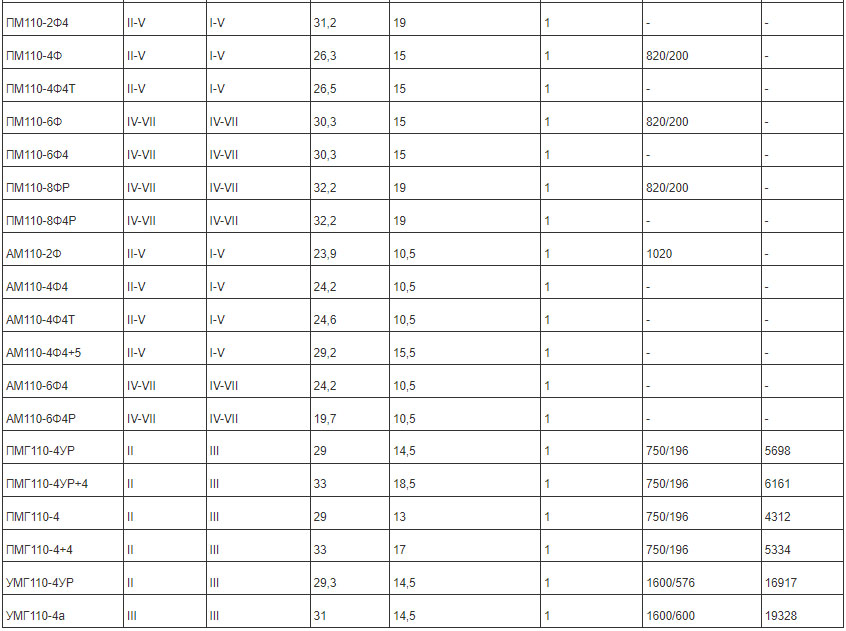

Характеристики некоторых опор ЛЭП 110 кВ:

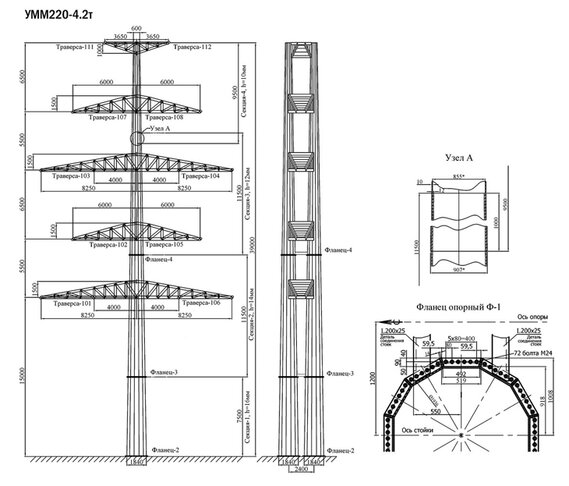

Стальные многогранные опоры ЛЭП 220 кВ

Стальные многогранные одноцепные опоры ПМ220-1, ПМ220-3, ПМ220-5 изготавливаются по типовому проекту шифр 26.0069; УМ220-1, УМ220-3, КМ220-1, АМ220-1 - по типовому проекту 27.0003; многогранные двухцепные опоры ПМ220-2 изготавливаются по типовому проекту 27.0009; АМ220-2, УМ220-2, КМ220-2 - по типовому проекту 28.0004; опоры для тяжелых климатических районов ПМ220-1к, УМ220-1к, КМ220-1к выполняются по проекту 28.0002. Предназначены для ЛЭП 220 кВ.

Опоры АМ220-4, АМ220-4ф, АМ220-4-2Т, АМ220-4ф-2Т, КМ220-4, АМ220-5, ПМ220-7, ПМ220-7ф, ПМ220-8 предназначенны для эксплуатации на ЛЭП 220 кВ в особогололедных районах. На опорах предусмотрена подвеска сталеалюминевых проводов АС 300/39, АС 400/51 и грозозащитного троса ТК11. Рассчитаны на применение подвесных стеклянных изоляторов ПС300В для провода и ПС160Д для грозотроса.

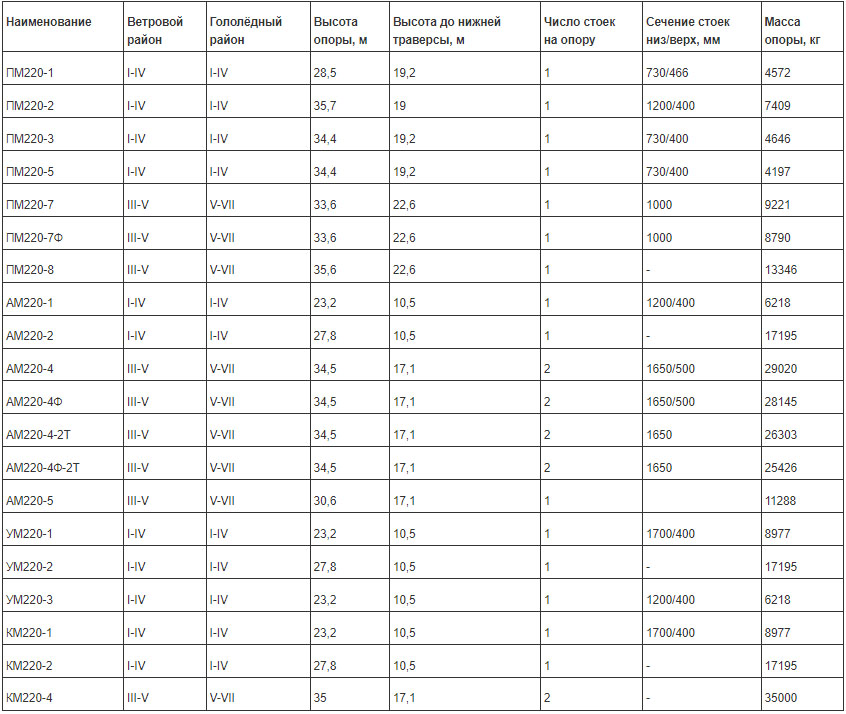

Характеристики некоторых опор ЛЭП 220 кВ:

Стальные многогранные двухцепные концевые опоры 2МК220, 2МК220+8,5 разработаны для перехода воздушной линии в кабельную на ЛЭП 220 кВ. Концевые опоры выполнены одностоечными с вертикальным расположением проводов.

Опоры рассчитаны на нагрузки от проводов марки АСК300/66, двух грозозащитных тросов и кабеля с изоляцией из сшитого полиэтилена. Для размещения кабельного оборудования, установки концевых муфт и ОПН для удобства обслуживания на опоре размещена площадка с настилами и ограждением.

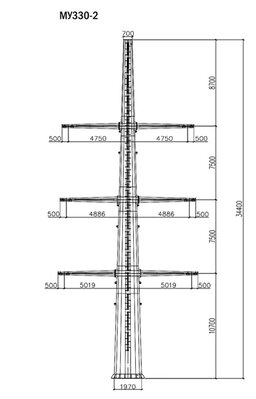

Стальные многогранные опоры ЛЭП 330 кВ

Стальные многогранные одностоечные промежуточные опоры МП330-1, МП330-2 изготавливаются по типовому проекту 20002тм-т1, т4, т10, т17; одностоечные анкерно-угловые опоры МУ330-1, МУ330-3, МУ330-5, МУ330-2, МУ330-4, МУ330-6 - по типовому проекту 20003тм-т2, т7; промежуточные опоры портального типа с внутренними связями 2МП330-1В и трехстоечные свободностоящие опоры 3МУ330-1, 3МУ330-1+5 - по типовому проекту 20016тм- т8, т13, т16, т21. Предназначены для ЛЭП 330 кВ.

Специальные промежуточные опоры МПГ330-1, МПГ330-1Т, МПГ330-2Т предназначены для прохождения ВЛ 30 кВ по населенной местности.

Характеристики некоторых опор ЛЭП 330 кВ:

Стальные многогранные двухцепные переходные опоры АПМ330-2.50, АПМ330-2.70 предназначены для переходов ЛЭП 330 кВ через водные преграды.

Стальные многогранные опоры ЛЭП 35 кВ

Стальные многогранные двухцепные опоры ПМ35-2, ПМ35-4, ПМ35-6, ППМ35-4, ППМ35-6, ОПМ35-2, ОПМ35-4, ОПМ35-6, КМ35-6, ПКМ35-6, УАМ35-6, УАМ35-4, КМ35-4, УПМ35-4, УПМ35-6 предназначены для ЛЭП 35 кВ.

Расшифровка условного обозначения опор:

П - промежуточная, А - анкерная, У - угловая, О - ответвительная, К- концевая;
М - многогранная;
35 - класс напряжения ВЛ;
2,4,6 - номер модификации опоры и цепность;
Ф - фланцевое соединение с фундаментом

Характеристики некоторых опор ЛЭП 35 кВ:

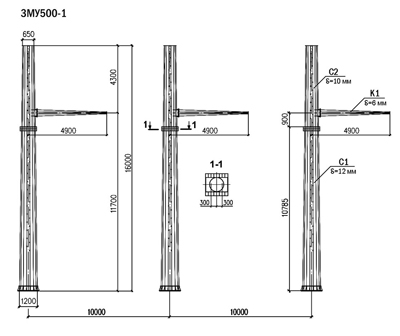

Стальные многогранные опоры ЛЭП 500 кВ

Стальные многогранные одноцепные опоры портального типа с внутренними связями ПМГ500-1.2, ПМГ500-1.2-5, ПМГ500-1.2-10, ПМГ500-1.2+7, ПМГ500-1.525ц-10, ПМГ500-3.222ц-10, ПМГ500-7.221, 2МП500-1В, 2МП500-3В, 2МП500-5В, 2МП500-7В; трехстоечные свободностоящие опоры 3МУ500-1, 3МУ500-1+5 предназначены для ЛЭП 500

Характеристики некоторых опор ЛЭП 500 кВ:

Стальные многогранные опоры ЛЭП 6-10 кВ

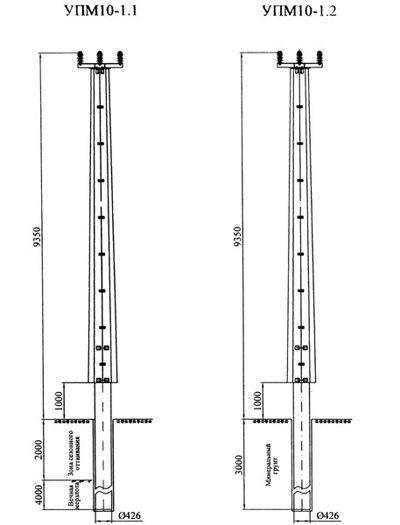

Стальные многогранные одноцепные опоры повышенной надежности для применения в вечномерзлых грунтах с учетом сезонного оттаивания до двух метров: Пс10-11, Пс10-13, Пс10-15, УПс10-10, УПс10-12, Ас10-5, Кс10-5, УАс10-5, ОАс10-5, ППс10-11, ПАс10-5, ПУАс10-5;

и для обычных (минеральных) грунтов: Пс10-12, Пс10-14, Пс10-16, УПс10-11, УПс10-13, Ас10-6, Кс10-6, УАс10-6, ОАс10-6, ППс10-12, ПАс10-6, ПУАс10-6.

Условное обозначение опор:

П - промежуточная, А - анкерная, У - угловая, К- концевая, О - ответвительная, М – многогранная, ПА - переходная анкерная и т.д.;
с - индекс модификации опоры;
10 - класс напряжения ВЛ;

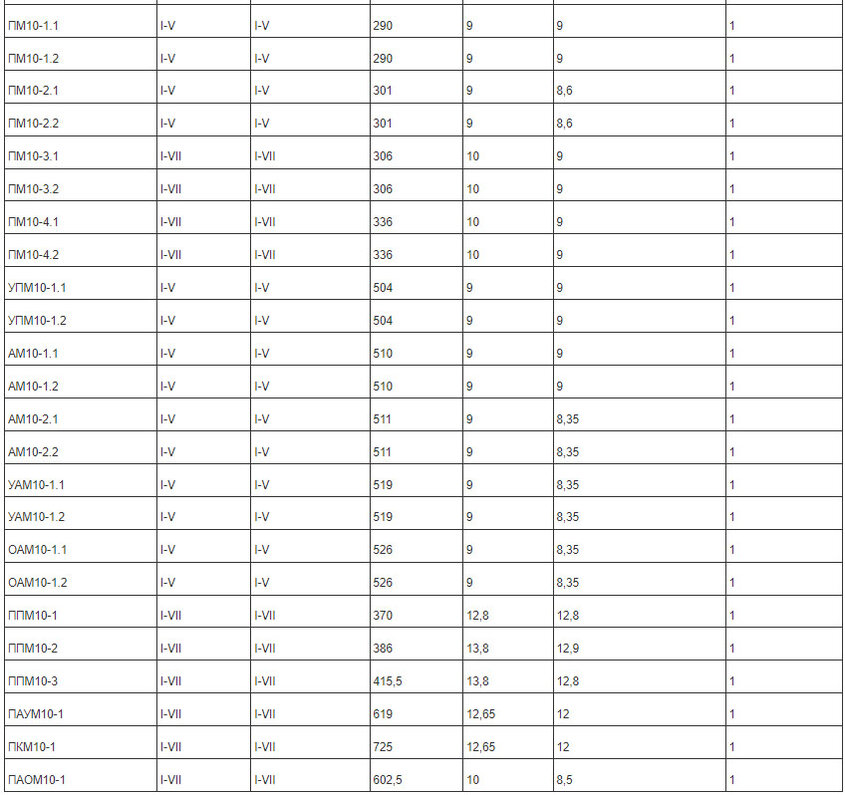

Характеристики некоторых опор ЛЭП 10 кВ:

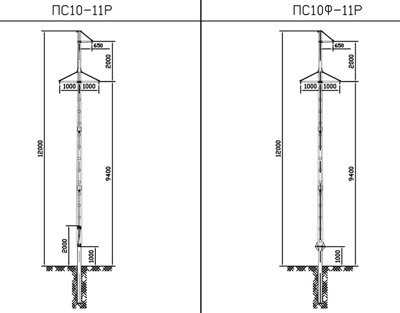

Стальные опоры из гнутого профиля для ЛЭП 6-10 кВ

Металлические опоры из гнутого профиля предназначены для ЛЭП 6(10) кВ.

На опорах предусмотрена подвеска сталеалюминевых проводов АС 50/8, АС 70/11, АС 95/16, АС 120/19 и самонесущих изолированных проводов типа СИП-3 (SAX) с номинальным сечением токопроводящей жилы от 50 до150 мм2, СИП-2(2А) с номинальным сечением токопроводящей жилы от 16 до120 мм2 а также АПвПГТп-10(20), или Торсада СН-12/20 с номинальным сечением токопроводящей жилы от 50 до 240 мм2. Опоры рассчитаны на применение подвесных стеклянных изоляторов ПС 70Д или подвесных полимерных изоляторов ЛК70/10.

Двухцепные опоры для проводов типа СИП-3 (SAX)

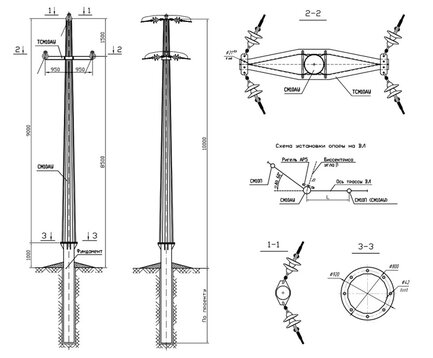

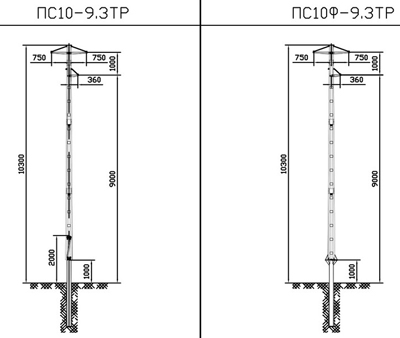

Промежуточные опоры ПС10-10.2СР, ПС10Ф-10.2СР

Концевые опоры К10-3.2СР, К10Ф-3.2СР

Анкерные угловые ответвительные опоры АУОС10Ф-2.2СР+2, АУОС10Ф-2.2СР+4

Анкерные угловые ответвительные опоры АУОС10-1.2СР, АУОС10Ф-1.2СР

Двухцепные опоры для совместной подвески проводов типа ВЛЗ СИП-3 SAX) и ВЛИ СИП-2 (2А)

Промежуточные опоры ПС10-9.2СР, ПС10Ф-9.2СР

Ответвительные анкерные опоры ОАС10-1.2СР, ОАС10Ф-1.2СР, ОАС10Ф-2.2СР+2

Концевые опоры КС10-1.2СР, КС10Ф-1.2СР, КС10Ф-2.2СР+2

Анкерные угловые опоры АУС10-1.2СР, АУС10Ф-1.2СР, АУС10Ф-2.2СР+2

Одноцепные опоры для проводов типа СИП-3 (SAX)

Трехцепные опоры для совместной подвески проводов типа ВЛЗ Торсада С.Н.-12/20 (24) кВ и ВЛИ СИП-2 (2А)

Двухцепные опоры для проводов типа Торсада С.Н.-12/20 (24) кВ

Одноцепные опоры для проводов типа АС

Одноцепные опоры для проводов типа Торсада С.Н.-12/20 (24) кВ

Высокомачтовые опоры. Мачты для освещения больших пространств и спортивных сооружений

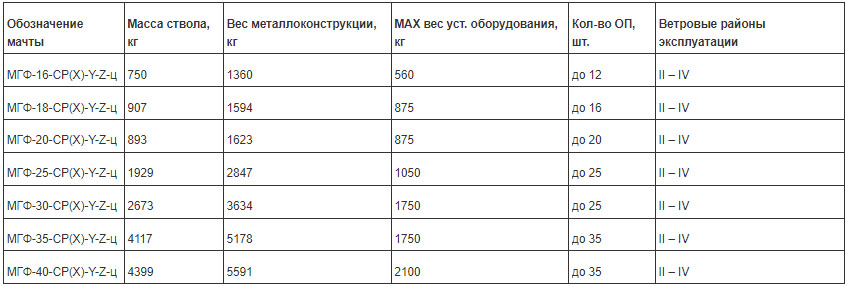

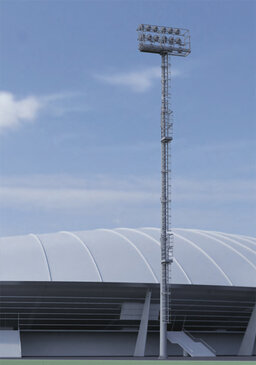

Мачта со стационарной короной МГФ-СР

Мачты предназначены для освещения больших открытых площадей, объектов инфраструктуры, таких как автомобильные магистрали, территории морских, воздушных портов и ж/д станций, территорий промышленных и добывающих предприятий, спортивных объектов в следующих условиях эксплуатации:

климатические районы – II4...II11 по ГОСТ 16350;

ветровые районы – с I по VII по СП 20.13330.2011;
внешняя среда – слабоагрессивная по степени агрессивного воздействия) по СНиП 2.03.11.

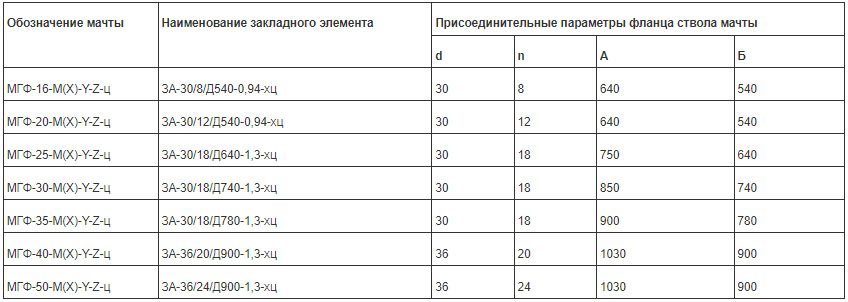

Мачты со стационарной короной могут иметь различные варианты исполнения: с короной для прожекторов, молниеприемником, со светоотражающими панелями и т. д. Мачты со стационарной короной могут иметь высоту ствола от 16 до 50 м и предназначены для установки до 60 прожекторов. Тип короны выбирается в зависимости от способа размещения, количества осветительных приборов и иного оборудования. Для доступа к короне на стволе мачты расположены лестницы, огороженные решеткой безопасности. На различной высоте могут быть расположены площадки для отдыха и размещения дополнительного оборудования.

Х – максимальный вес устанавливаемого оборудования

Y – ветровой район эксплуатации

Z – количество ОП

Dв – диаметр в верхней части опоры

Dн – диаметр в нижней точке опоры

d – диаметр отверстия во фланце

n – количество отверстий во фланце

A – диаметр фланца

Б – диаметр, на котором размещены отверстия на соединительном фланце мачты

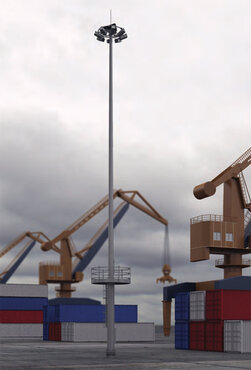

Мачта со стационарно-мобильной короной МГФ-СР-М

климатические районы – II4...II11 по ГОСТ 16350;
ветровые районы – с I по VII по СП 20.13330.2011;
внешняя среда – слабоагрессивная по степени агрессивного воздействия) по СНиП 2.03.11.

Мачты МГФ-М-СР представляют собой металлические конструкции, состоящие из ствола с размещенным на нем блоком оголовка, расположенного в верхней части ствола, и стационарной площадкой обслуживания. Оголовок укомплектован спускаемой рамой короны диметром от 1 до 2,4 м, снабженной механизмом жесткой фиксации в рабочем положении. Спускаемая рама предназначена для размещения светотехнического оборудования (прожекторов, огней ЗОМ, блоков ПРА). Для обеспечения спуска рамы используется лебедка грузоподъемностью от 250 до 800 кг.

Диапазон размерных характеристик для различных типов мачт МГФ-СР-М

Н1 – общая высота мачты до уровня рабочего положения ОП

h1 – высота до пола площадки обслуживания

h2 – высота молниепремника относительно рабочего уровня установки ОП

h3 – высота спускаемой рамы короны относительно пола площадки при обслуживании ОП

D – диаметры спускаемых рам короны

D1 – наружные диаметры площадок обслуживания (по перилам)

Мачта с мобильной короной МГФ-М

климатические районы – II4...II11 по ГОСТ 16350;
ветровые районы – с I по VII по СП 20.13330.2011;
внешняя среда – слабоагрессивная по степени агрессивного воздействия) по СНиП 2.03.11.

Мачты с мобильной короной не требуют специальной техники для обслуживания установленного на них оборудования. За счет конструктивных особенностей рама с оборудованием опускается на удобную для обслуживания высоту (1,5-2 м над поверхностью земли). Мачты могут иметь высоту ствола от 16 до 50 м и предназначены для установки до 18 прожекторов. Стандартное электрооборудование мачт позволяет организовать до трех независимых режимов работы осветительного оборудования.

Мачты МГФ-М представляют собой металлические конструкции, состоящие из ствола с размещенным на нем блоком оголовка, расположенного в верхней части ствола. Оголовок укомплектован спускаемой рамой короны диметром от 1 до 2,4 м, снабженной механизмом жесткой фиксации в рабочем положении. Спускаемая рама предназначена для размещения светотехнического оборудования (прожекторов, огней ЗОМ, блоков ПРА). Геометрические характеристики рамы рассчитываются в зависимости от количества устанавливаемого оборудования и его ориентации. Для обеспечения спуска рамы используется лебедка грузоподъемностью от 250 до 800 кг.

Основные параметры мачт МГФ-М.

Основные параметры мачт МГФ-М. Таблица 2

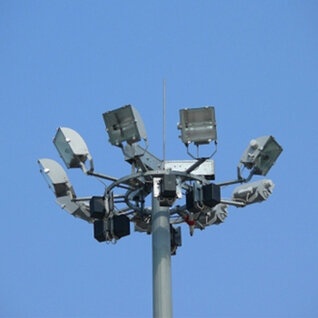

Высокомачтовая осветительная установка ВОУ-30

Высокомачтовая осветительная установка (ВОУ) является конусной, граненной, секционной, горячеоцинкованной прожекторной мачтой освещения высотой 20, 25 и 30 м с подъемно-опускной короной, на которой устанавливается до 4-х комплектов осветительных устройств АПЗС 2000/01. Мачта освещения ВОУ-30 предназначена для эффективного освещения больших открытых площадей, промышленного и иного предназначения, подъездных путей, территорий складов, мест обслуживания и формирования грузовых и пассажирских составов, стрелочных переводов путей и иных территорий ж.д. транспорта.

Потребляемая мощность - 8,5 кВт;

Эффективная площадь освещения - 4 га;

Минимальная высота обслуживания светильников 1,7 м.;

Район по ветровой устойчивости по III;

Наветренная площадь короны с четырьмя светильниками АПЗС 2000/01 и четырьмя ПРАС-01 составляет не более 1,3м2, что позволяет уверенно эксплуатировать осветительную опору в III ветровом районе. Вес АПЗС 2000/01 составляет 23 кг.

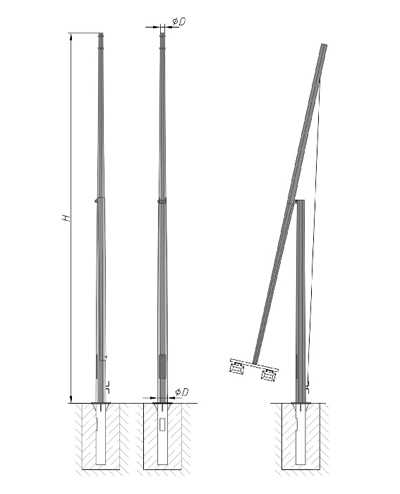

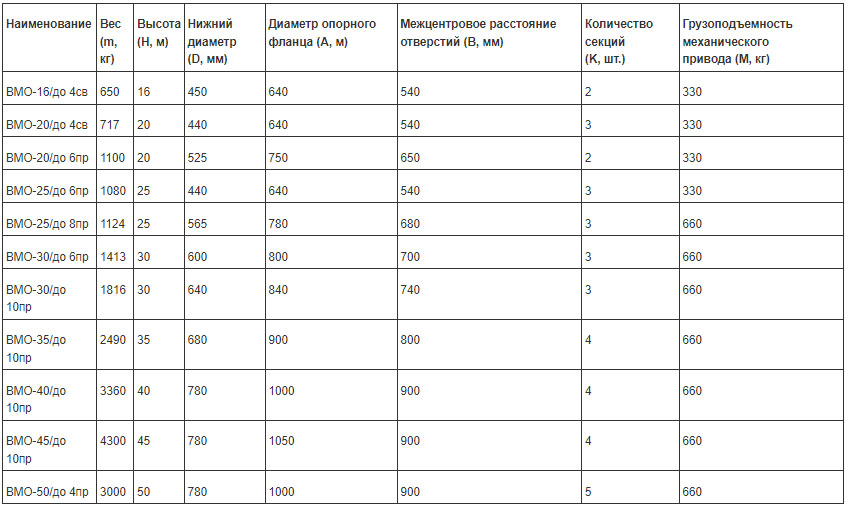

Bысокомачтовые опоры с мобильной короной – ВМО

Высокомачтовые опоры с мобильной короной предназначены для освещения больших открытых пространств, автомобильных дорог, аэропортов, стадионов, горнолыжных склонов, промышленных предприятий

Опоры декоративные

Опоры предназначены для освещения парков, скверов, набережных, аллей, коттеджных поселков, прилегающих территорий.

НЗМК производит:

Комплексы отраженного света Мербау, Колизей, Этюд и Эммаус

Опоры декоративные Капля, Бол, Ангел, Экслибрис и Фэнтези

Опоры прожекторные Фрегат, Камертон

Опоры декоративные Фламинго, Сокол, Си-Си, Платан

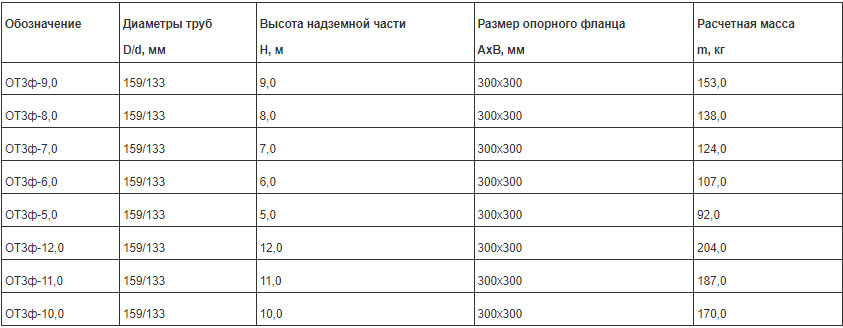

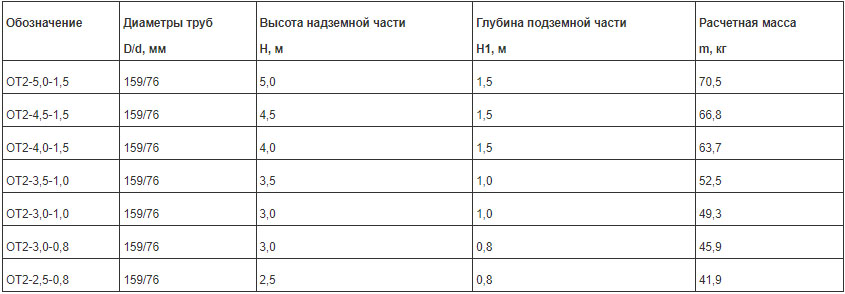

Опоры несиловые трубчатые НП и НФ

Опоры НП и НП неразборные

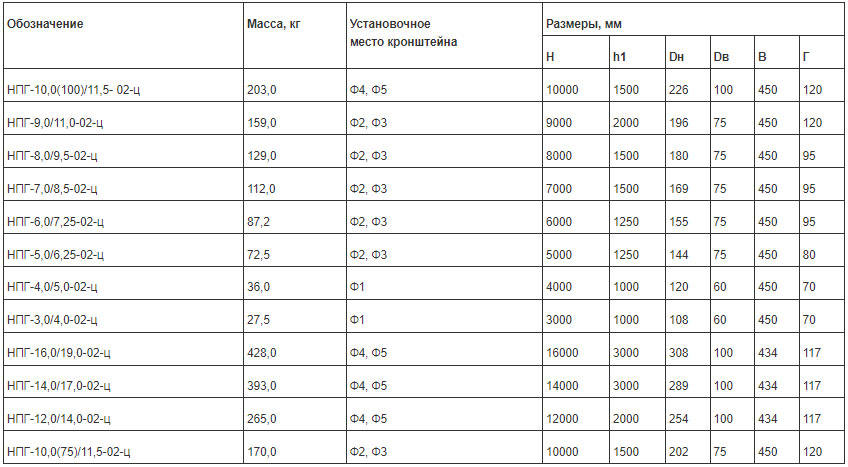

На опоры НП-10,0/12,0-02-ц стандартно устанавливаются торшерные или консольные светильники (с поворотным узлом крепления) с посадочным местом диаметром 60 мм (базовое исполнение). Допускается также устанавливать кронштейны со светильниками (исполнение под заказ). Для крепления кронштейнов в верхней части опоры предусмотрены резьбовые отверстия. Для данного типа опор используется подземный подвод питающих кабелей через окна закладного элемента (тип НФ) или в подземной части опоры (тип НП). Для разделки кабелей предусмотрены ревизионные лючки с планками для установки комплектующих и точка заземления (болт М10).

Опоры несиловые фланцевые трубчатые неразборные

Опоры данной серии предназначены для декоративного освещения любых объектов. Светильники на опоры могут устанавливаться как напрямую, так и с помощью кронштейнов. Категорически не допускается использо- вание опор данной серии в качестве силовых.

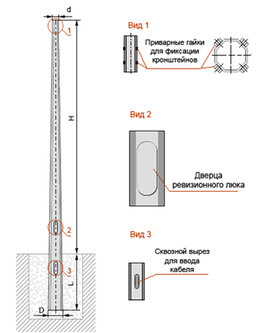

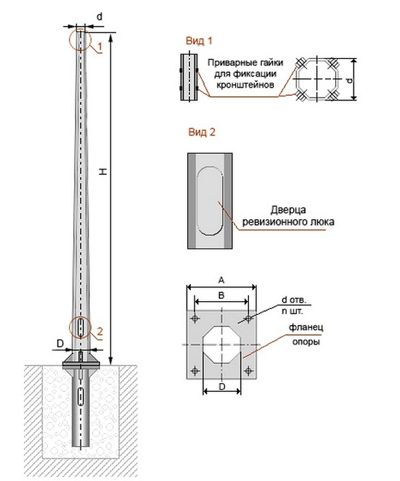

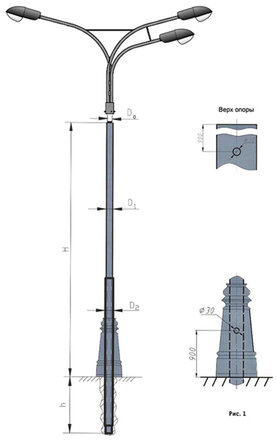

H – высота надземной части опоры

h1 – высота подземной части опоры

h2, h3 – вылеты труб

D1, D2, D3 – диаметры труб

Опоры НП и НФ разборные

Опоры несиловые прямостоечные трубчатые разборные

Опоры предназначены для утилитарного освещения любых объектов. На опоры устанавливаются кронштейны и переходники для крепления осветительных приборов. Категорически не допускается использование опор данной серии в качестве силовых.

Опоры несиловые фланцевые трубчатые разборные

Предназначены для утилитарного освещения любых объектов. На опоры устанавливаются кронштейны и переходники для крепления осветительных приборов. Категорически не допускается использование опор данной серии в качестве силовых

Опора несиловая прямостоечная граненая НПГ

Опоры предназначены для освещения любых объектов. На опоры устанавливаются кронштейны и переходники для крепления осветительных приборов. Имеется также возможность использовать опоры с увеличенным размером верхней части (с Dв = 100мм) в качестве промежуточных для подвеса СИП. Не допускается использование опор данной серии в качестве силовых.

Опора несиловая прямостоечная круглоконическая НПК

Опоры предназначены для освещения любых объектов. На опоры устанавливаются кронштейны и переходники для крепления осветительных приборов. Категорически не допускается использование опор данной серии в качестве силовых.

Опора несиловая фланцевая граненая НФГ

Опоры предназначены для освещения любых объектов. На опоры устанавливаются кронштейны и переходники для крепления осветительных приборов. Также имеется возможность использовать опоры с увеличенным размером верхней части (с Dв = 100мм) в качестве промежуточных для подвеса СИП. Категорически не допускается использование опор данной серии в качестве силовых.

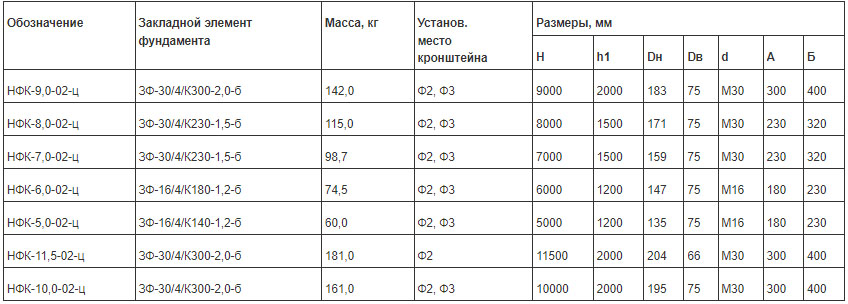

Опора несиловая фланцевая круглоконическая НФК

Опоры НФК предназначены для освещения любых объектов. На опоры устанавливаются кронштейны и переходники для крепления осветительных приборов. Категорически не допускается использование опор данной серии в качестве силовых.

Опоры граненые конические прямостоечные ОГК

Опоры граненые конические с фланцевым соединением ОГКф, конические усиленные с фланцевым соединением ОГКф (2)

Опоры граненые конические квартальные (ОГКК)

Также производятся опоры граненые конические квартальные

Опоры ОГККв-7,5 С3

Опоры ОГККв-7,5 С2

Опоры ОГККв-7,5 С1

Опоры ОГККв-7,5 А

Опоры ОГККв-7,5

Опоры граненые конические силовые прямостоечные (в грунт) - ОГКС

Также производятся опоры граненые конические силовые прямостоечные

Опоры ОГКС-1,3-8,0-2,0

Опоры ОГКС-1,3-10,0-2,0

Опоры ОГКС-1,0-9,0-2,0

Опоры ОГКС-1,0-8,0-2,0

Опоры ОГКС-1,0-10,0-2,0

Опоры ОГКС-0,7-9,0-2,0

Опоры ОГКС-0,7-8,0-2,0

Опоры ОГКС-0,7-10,0-2,0

Опоры ОГКС-0,4-9,0-2,0

Опоры ОГКС-0,4-8,0-2,0

Опоры ОГКС-0,4-10,0-2,0

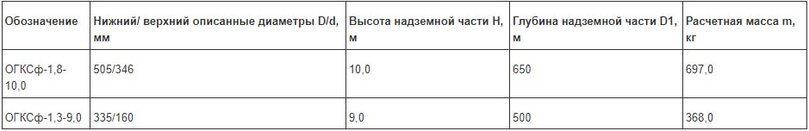

Опоры граненые конические силовые с фланцевым соединением - ОГКСф

Также производятся опоры граненые конические силовые с фланцевым соединением

Опоры ОГКСф-1,3-8,0

Опоры ОГКСф-1,3-10,0

Опоры ОГКСф-1,0-9,0

Опоры ОГКСф-1,0-8,0

Опоры ОГКСф-1,0-10,0

Опоры ОГКСф-0,7-9,0

Опоры ОГКСф-0,7-8,0

Опоры ОГКСф-0,7-10,0

Опоры ОГКСф-0,4-9,0

Опоры ОГКСф-0,4-8,0

Опоры ОГКСф-0,4-10,0

Опоры граненые конические складывающиеся (ОГСКЛ)

Также производятся опоры граненые конические складывающиеся

Опоры ОГСКЛ-7,5

Опоры ОГСКЛ-7,0

Опоры ОГСКЛ-6,0

Опоры ОГСКЛ-16,0

Опоры ОГСКЛ-14,0

Опоры ОГСКЛ-12,0

Опоры ОГСКЛ-10,5

Опоры ОГСКЛ-10,0

Опоры граненые силовые ОГС

Опоры наружного освещения ОНО

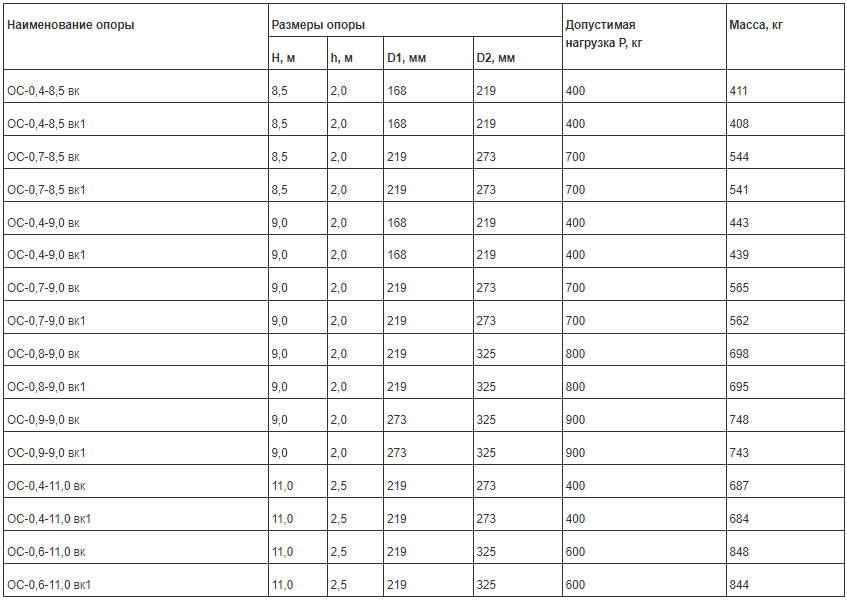

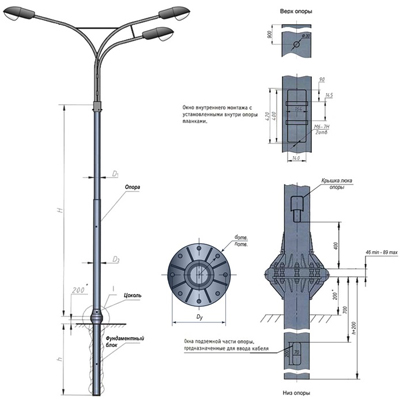

Опоры трубчатые силовые прямостоечные в грунт ОС

ОС – Х – Х тлск

ОС - опора силовая прямостоечная;
допустимая боковая статическая нагрузка в верхней точке опоры, т;
высота опоры над поверхностью земли, м;
тлск – телескопическая.
вариант подвода электрического кабеля: вк - наружный кабельный подвод питания с защитным цоколем и воздушный подвод питания, вк1 - внутренний кабельный боковой подвод питания с обслуживанием через боковой лючок в нижней части опоры и воздушный подвод питания. При наружном (подземном) кабельном подводе питания использование пластмассового цоколя для исполнения вк является обязательным, для исполнений вк1 не обязательно и цоколь может применяться, как декоративный элемент. Цоколь в комплект поставки не входит, возможна его поставка по отдельному заказу.

Опоры трубчатые силовые с фланцевым соединение ОСф

Опоры ОСФГ, ОГСГ

Опоры предназначены для размещения на них светосигнального оборудования: светофоров, семафоров, дорожных знаков и подобных устройств. Опоры для светосигнального оборудования представляют собой сложное техническое изделие, к которому предъявляются жесткие требования по надежной и долговечной работе. Основой их исполнения являются граненые конические опоры освещения, изготавливаемые из листовой стали. Установка опор осуществляется с использованием фланцевого соединения. Долговечность опорам придает покрытие методом горячего цинкования, что гарантирует антикоррозийную стойкость более 20 лет.

Опоры трубчатые ОТ

Опоры ОТ 133/108

Предназначены для установки на опору кронштейнов

Производятся также опоры ОТ:

Опоры ОТ(133/108)-9,0-1,5

Опоры ОТ(133/108)-8,0-2,0

Опоры ОТ(133/108)-8,0-1,5

Опоры ОТ(133/108)-7,0-2,0

Опоры ОТ(133/108)-7,0-1,5

Опоры ОТ(133/108)-6,0-2,0

Опоры ОТ(133/108)-6,0-1,5

Опоры ОТ(133/108)-5,0-2,0

Опоры ОТ(133/108)-5,0-1,5

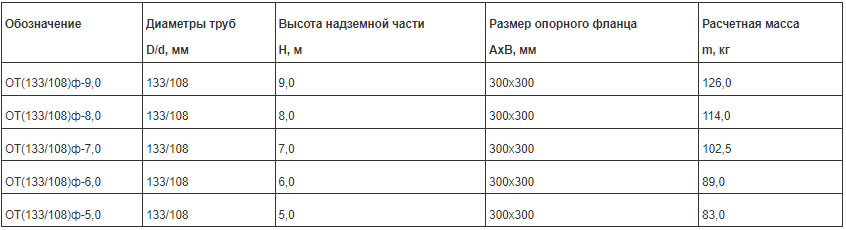

Опоры ОТ 133/108ф

С фланцевым соединением опоры и закладного элемента

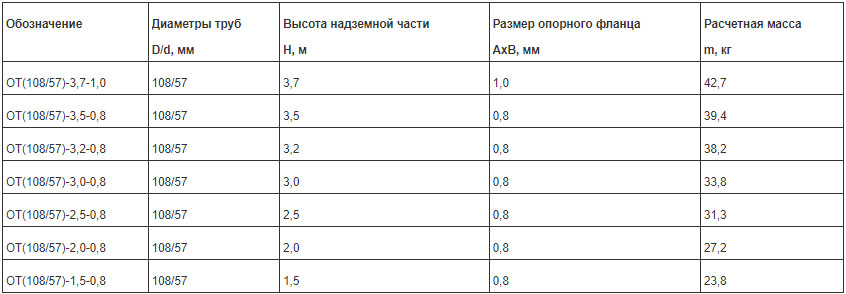

Опоры ОТ 108/57

Предназначены для установки на опору торшерных светильников. Прямостоечные (в грунт)

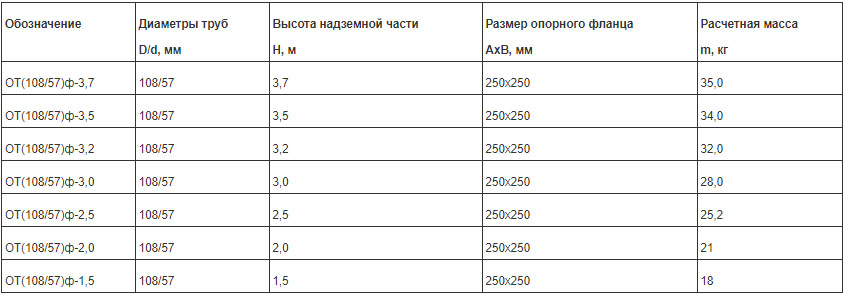

Опоры ОТ 108/57 ф

С фланцевым соединением опоры и закладного элемента (фундаментного блока)

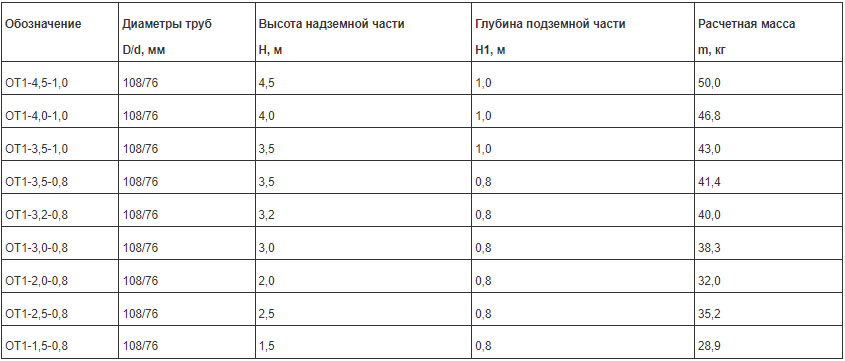

Опоры ОТ1

Предназначены для установки на опору торшерных светильников или кронштейнов - прямостоечные (в грунт)

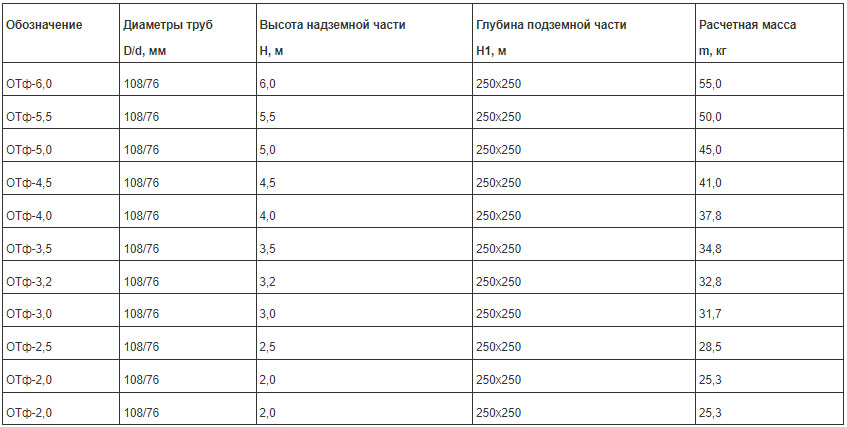

Опоры ОТ1Ф

С фланцевым соединением опоры и закладного элемента

Опоры ОТ 133/108

Опоры ОТ 133/108Ф

Опоры ОТ2

Опоры ОТ2Ф

Опоры ОТ3

Опоры ОТ3Ф

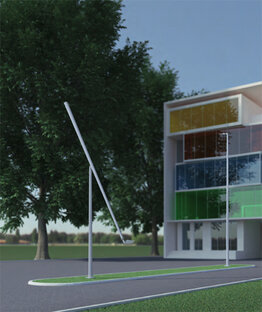

Опора складывающаяся фланцевая граненая П-ФГ

Опоры П-ФГ предназначены для освещения любых объектов. На опоры устанавливаются кронштейны и переходники для крепления осветительных приборов. Складная конструкция опор позволяет производить их обслуживание без применения специальной техники. Категорически не допускается использование опор данной серии в качестве силовых.

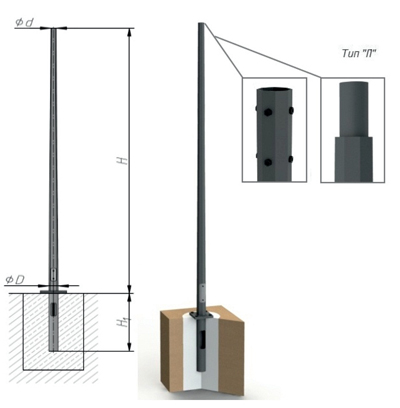

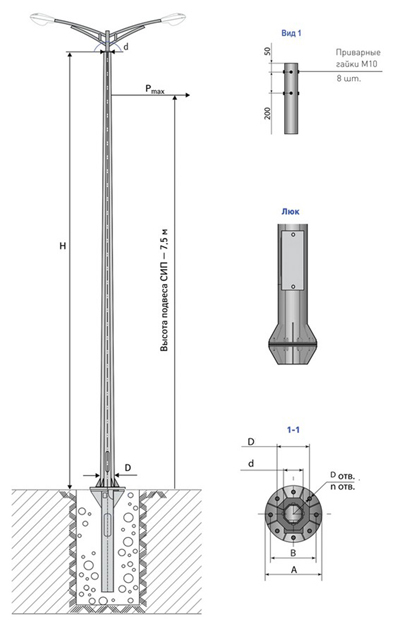

Опоры силовые прямостоечные цилиндрические СП

СП – Х – Х/Х – Х – Х

СП – силовая прямостоечная цилиндрическая;
допустимая боковая статическая нагрузка в верхней точке опоры, кг;
высота опоры над поверхностью земли / общая высота опоры, м;

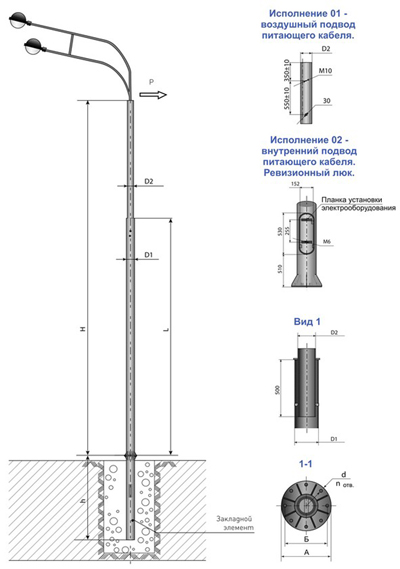

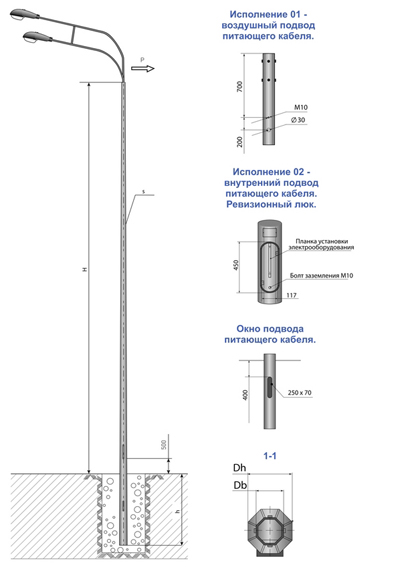

вариант подвода электрического кабеля: 01 – воздушный подвод к верхней части опоры; 02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры;
вид покрытия: Ц – нанесенное методом горячего цинкования; Л – лакокрасочное покрытие.

СПГ – силовая прямостоечная граненая

Маркировка опор СПГ – Х – Х/Х – Х – Х

СПГ – силовая прямостоечная граненая;
допустимая боковая статическая нагрузка в верхней точке опоры, кг;
высота опоры над поверхностью земли / общая высота опоры, м;
вариант подвода электрического кабеля: 01 – воздушный подвод к верхней части опоры; 02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры;
вид покрытия: Ц – нанесенное методом горячего цинкования; Л – лакокрасочное покрытие.

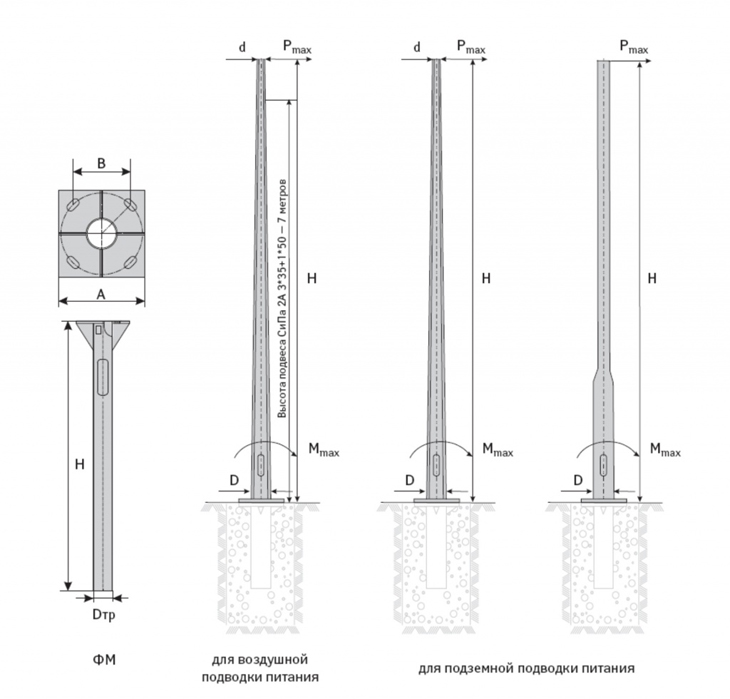

Опора силовая фланцевая трубчатая СФ

Опоры данной серии предназначены для освещения любых объектов с установкой кронштейнов с большим количеством светильников, для подвеса проводов СИП и установки рекламных и иных конструкций. Опоры удовлетворяют требованиям прочности при воздействии нормированной боковой статической нагрузки.

Маркировка опор СФ – Х – Х – Х – Х

СФ – силовая фланцевая цилиндрическая;
допустимая боковая статическая нагрузка в верхней точке опоры, кг;
высота опоры над поверхностью земли, м;
вариант подвода электрического кабеля: 01 – воздушный подвод к верхней части опоры; 02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры;
вид покрытия: Ц – нанесенное методом горячего цинкования; Л – лакокрасочное покрытие.

СФГ – силовая фланцевая граненая

Маркировка опор СФГ – Х – Х – Х – Х

СФГ – силовая фланцевая граненая;
допустимая боковая статическая нагрузка в верхней точке опоры, кг;
высота опоры над поверхностью земли, м;
вариант подвода электрического кабеля: 01 – воздушный подвод к верхней части опоры; 02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры;
вид покрытия: Ц – нанесенное методом горячего цинкования; Л – лакокрасочное покрытие.

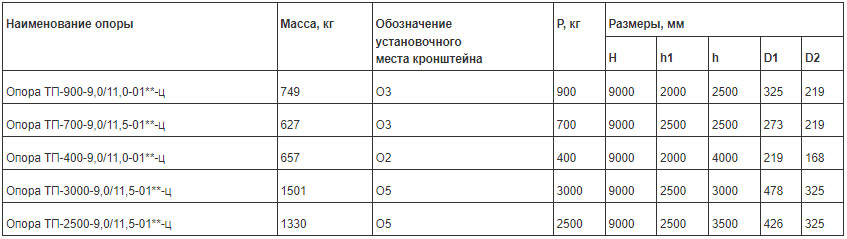

Опора контактной сети прямостоечная трубчатая ТП

Опоры данной серии предназначены для прокладки контактных линий электротранспорта и освещения городских улиц и магистралей (совместно с кронштейнами). Опоры данной серии удовлетворяют требованиям прочности и жесткости при воздействии нормированной боковой статической нагрузки

Также производятся опоры контактной сети прямостоечные трубчатые

Опора ТП-2200-9,0/11,5-01**-ц

Опора ТП-2000-9,0/12,0-01**-ц

Опора ТП-2000-9,0/11,0-01**-ц

Опора ТП-1800-9,0/11,5-01**-ц

Опора ТП-1800-10,0/12,5-01**-лк

Опора ТП-1500-9,0/11,5-01**-ц

Опора ТП-1300-9,0/11,5-01**-ц

Опора ТП-1200-9,0/11,0-01**-ц

Опора ТП-1200-10,0/12,5-01**-лк

Опора ТП-1000-9,0/11,5-01**-ц

Опора ТП-1000-11,0/13,5-01**-лк

Опора контактной сети фланцевая трубчатая ТФ

Опоры данной серии предназначены для прокладки контактных линий электротранспорта и освещения гоодских улиц и магистралей (совместно с кронштейнами). Опоры данной серии удовлетворяют требованиям прочности и жесткости при воздействии нормированной боковой статической нагрузки.

Опора контактной сети фланцевая граненая ТФГ

Также производятся опоры контактной сети фланцевые граненые:

Опора ТФГ-3000-10,0-01**-ц

Опора ТФГ-2500-9,0-01**-ц

Опора ТФГ-2500-10,0-01**-ц

Опора ТФГ-1800-9,0-01**-ц

Опора ТФГ-1800-10,0-01**-ц

Опора ТФГ-1500-9,0-01**-ц

Опора ТФГ-1500-10,0-01**-ц

Опора ТФГ-1000-9,0-01**-ц

Опора ТФГ-1000-10,0-01**-ц

Порталы ОРУ

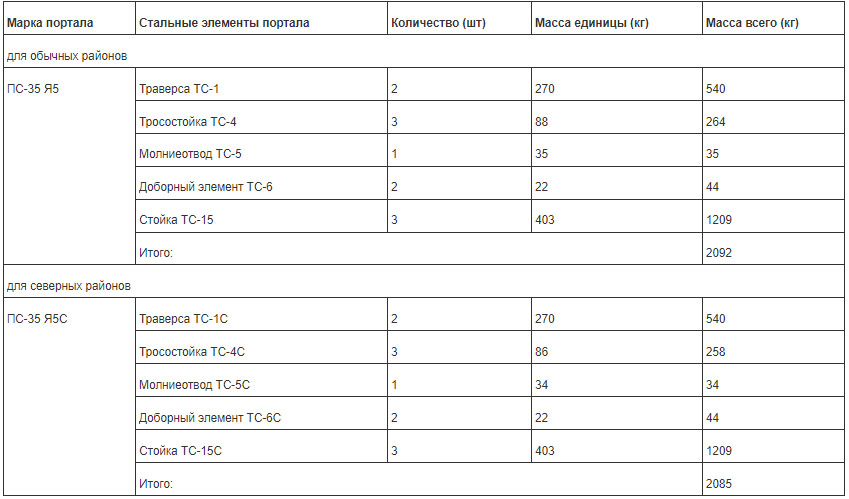

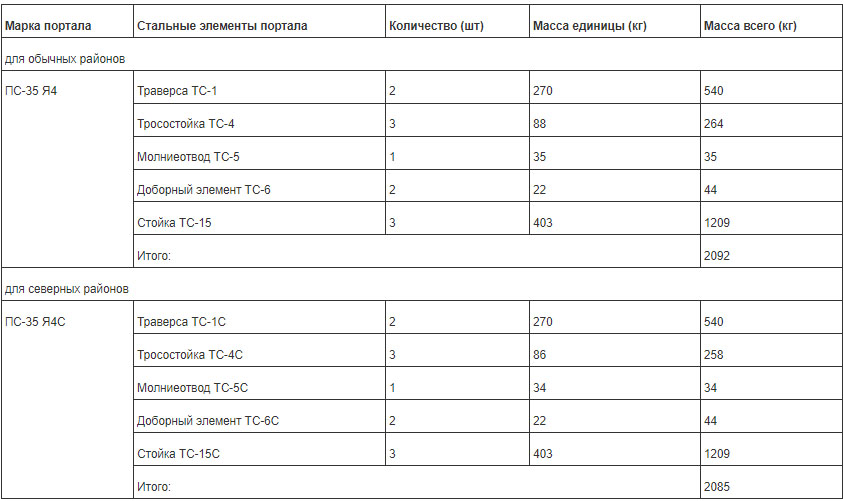

Стальные порталы ОРУ 35 кВ

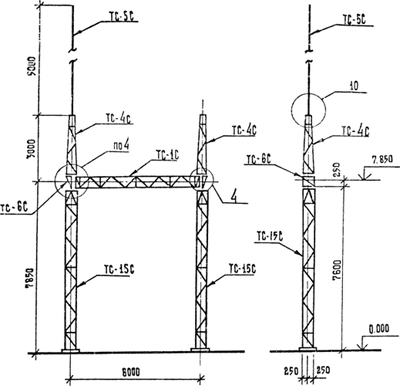

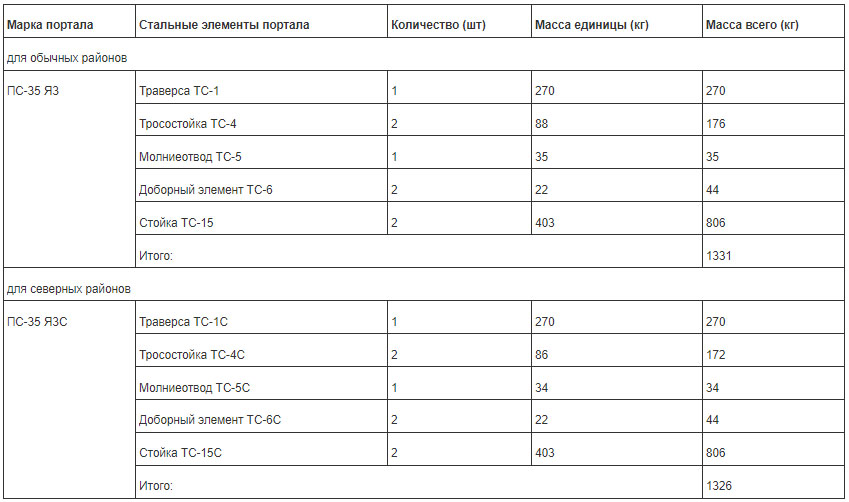

Портал ячейковый ПС-35 Я3

НЗМК также производит стальные порталы ОРУ 35 кВ следующих марок:

Портал ячейковый ПС-35 Я2, ПС-35 Я2С
Портал ячейковый ПС-35 Я1, ПС-35 Я1С
Портал шинный ПС-35 Ш, ПС-35 ШС

Стальные порталы ОРУ 110 кВ

Стальной шинный портал ПС-110Ш

НЗМК также производит стальные порталы ОРУ 110 кВ следующих марок:

Портал ячейковый ПСТ-110 Я7, ПСТ-110 Я7С
Портал ячейковый ПСТ-110 Я6, ПСТ-110 Я6С
Портал ячейковый ПСТ-110 Я5, ПСТ-110 Я5С
Портал ячейковый ПСТ-110 Я4, ПСТ-110 Я4С
Портал ячейковый ПСТ-110 Я3, ПСТ-110 Я3С
Портал ячейковый ПСТ-110 Я2, ПСТ-110 Я2С
Портал ячейковый ПСТ-110 Я12, ПСТ-110 Я12С
Портал ячейковый ПСТ-110 Я11, ПСТ-110 Я11С
Портал ячейковый ПСТ-110 Я10, ПСТ-110 Я10С
Портал ячейковый ПСТ-110 Я1, ПСТ-110 Я1С
Портал ячейковый ПСЛ-110 Я9, ПСЛ-110 Я9С
Портал ячейковый ПСЛ-110 Я8, ПСЛ-110 Я8С
Портал ячейковый ПСЛ-110 Я7, ПСЛ-110 Я7С
Портал ячейковый ПСЛ-110 Я6, ПСЛ-110 Я6С
Портал ячейковый ПСЛ-110 Я5, ПСЛ-110 Я5С
Портал ячейковый ПСЛ-110 Я4, ПСЛ-110 Я4С
Портал ячейковый ПСЛ-110 Я3, ПСЛ-110 Я3С
Портал ячейковый ПСЛ-110 Я2, ПСЛ-110 Я2С
Портал ячейковый ПСЛ-110 Я12, ПСЛ-110 Я12С
Портал ячейковый ПСЛ-110 Я11, ПСЛ-110 Я11С
Портал ячейковый ПСЛ-110 Я10, ПСЛ-110 Я10С
Портал ячейковый ПСЛ-110 Я1, ПСЛ-110 Я1С
Портал шинный ПС-110 Ш, ПС-110 ШС

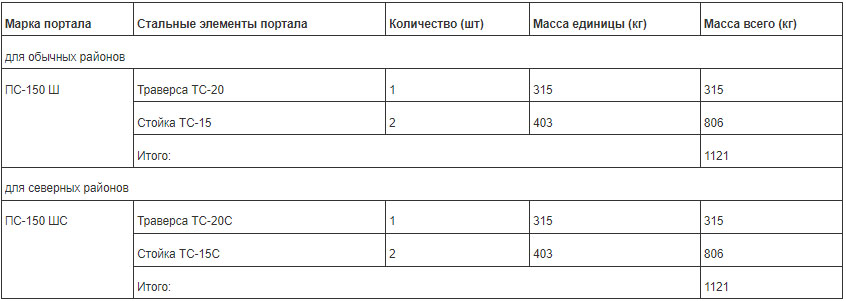

Стальные порталы ОРУ 150 кВ

Портал ячейковый ПС-150 Я7, ПС-150 Я7С

НЗМК также производит стальные порталы ОРУ 150 кВ следующих марок:

Портал ячейковый ПС-150 Я4, ПС-150 Я4С
Портал ячейковый ПС-150 Я3, ПС-150 Я3С
Портал ячейковый ПС-150 Я2, ПС-150 Я2С
Портал ячейковый ПС-150 Я1, ПС-150 Я1С

Стальные порталы ОРУ 220 кВ

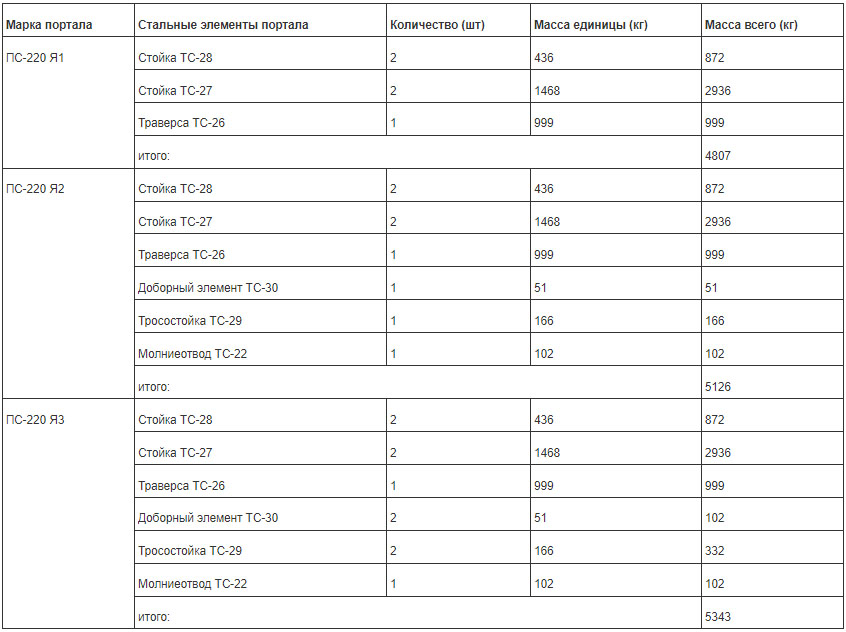

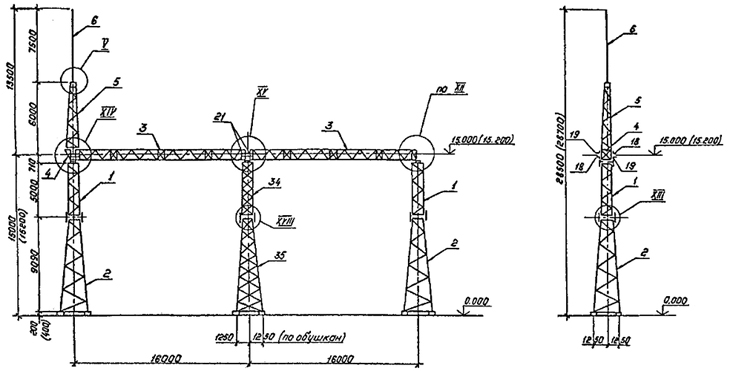

Портал ячейковый ПС-220 Я1, ПС-220 Я2, ПС-220 Я3

Портал ячейковый ПС-220 Я4

Стальной шинный портал ПС 220Ш2

Стальной шинный портал ПС 220Ш1

Стальные порталы ОРУ 330 кВ

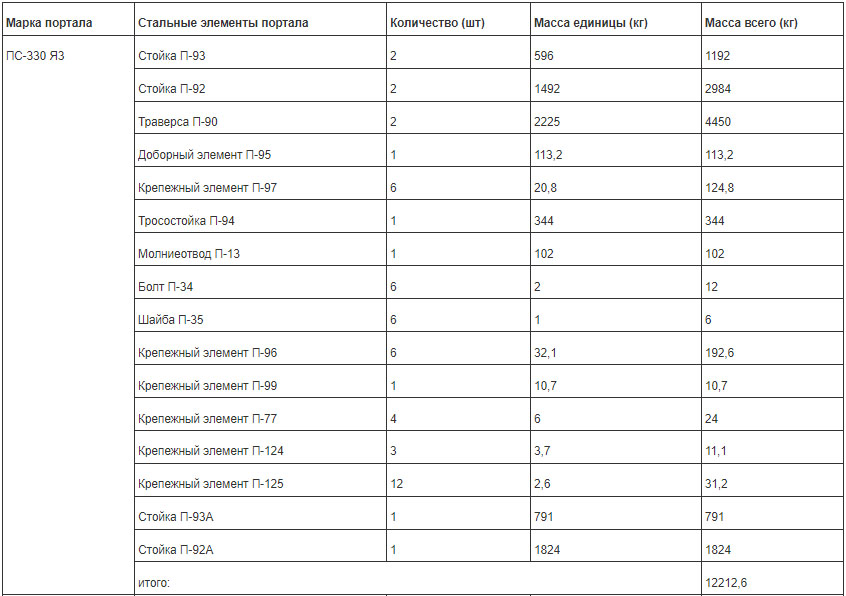

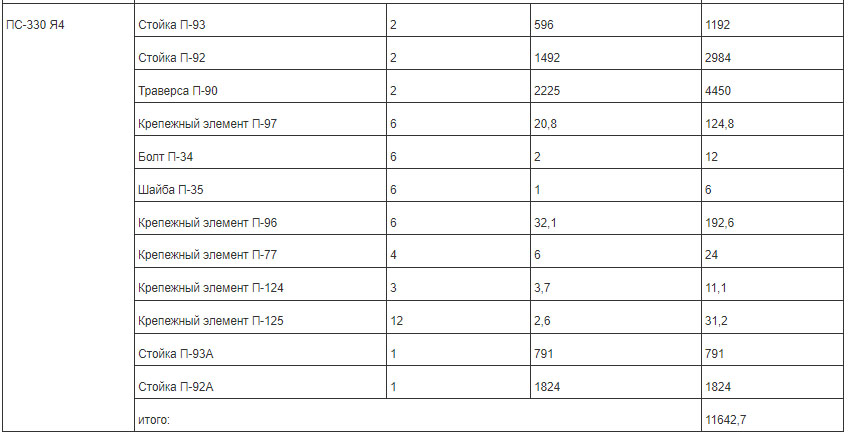

Портал ячейковый ПС-330 Я3, ПС-330 Я4

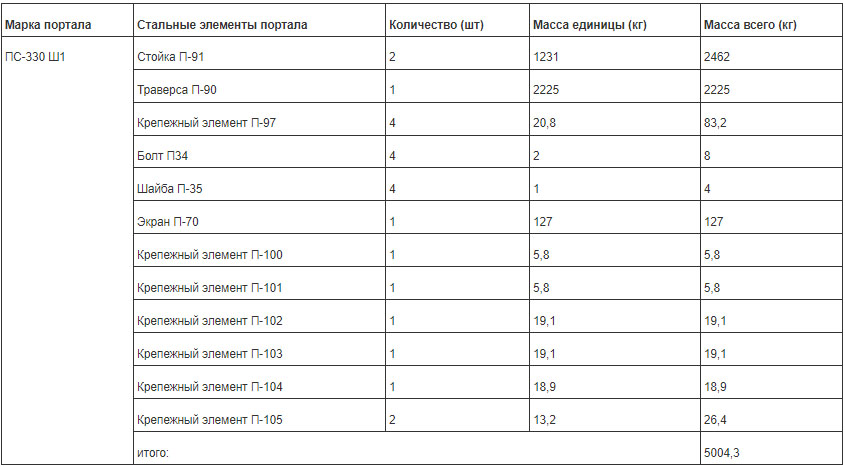

Портал шинный ПС-330 Ш1

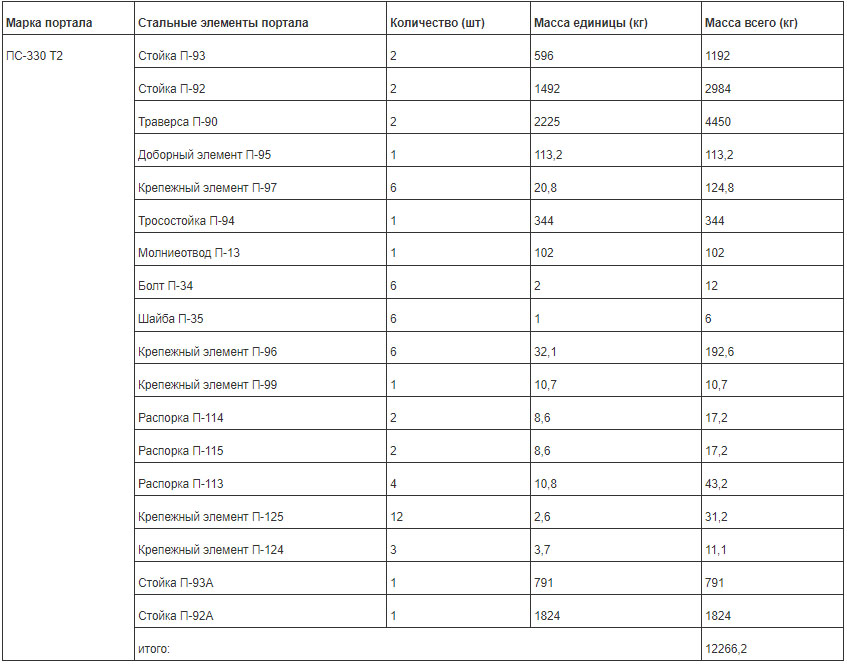

Портал трансформаторный ПС-330 Т2

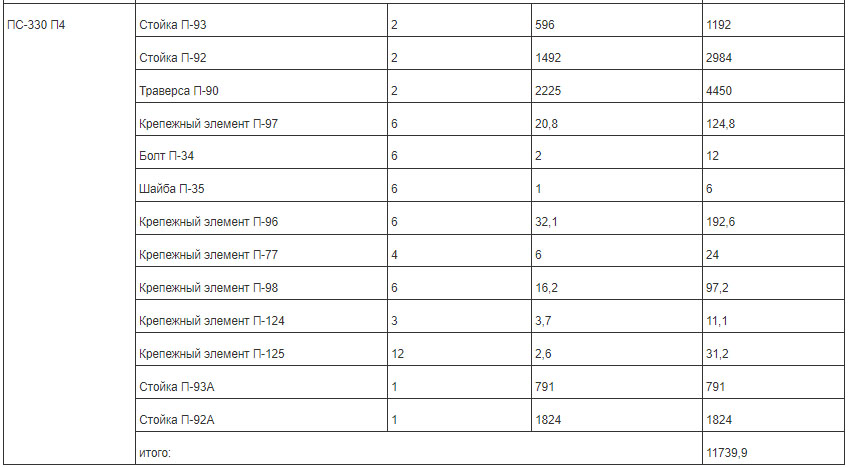

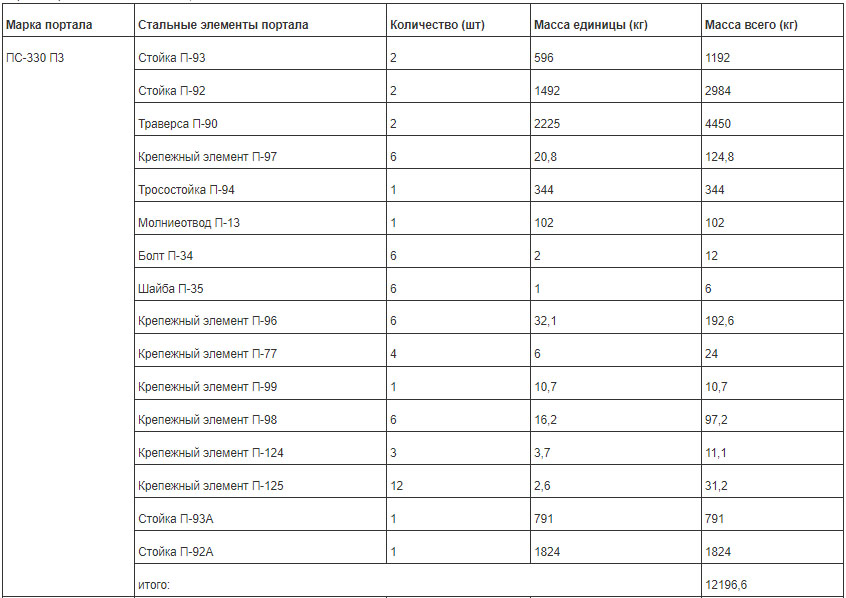

Портал перемычечный ПС-330 П3, ПС-330 П4

НЗМК также производит стальные порталы ОРУ 330 кВ следующих марок:

Портал ячейковый ПС-330 Я1, ПС-330 Я2
Портал трансформаторный ПС-330 Т1
Портал перемычечный ПС-330 П1, ПС-330 П2

Стальные порталы ОРУ 500 кВ

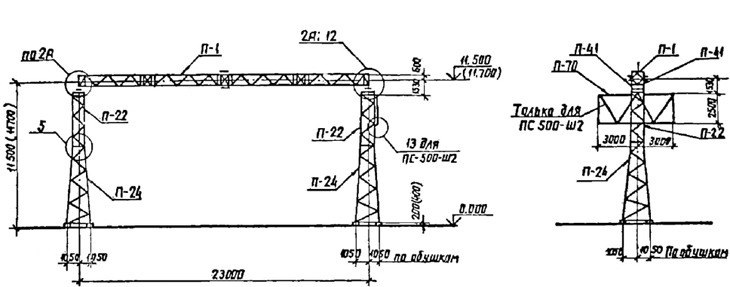

Портал шинный ПС-500-Ш1, ПС-500-Ш2

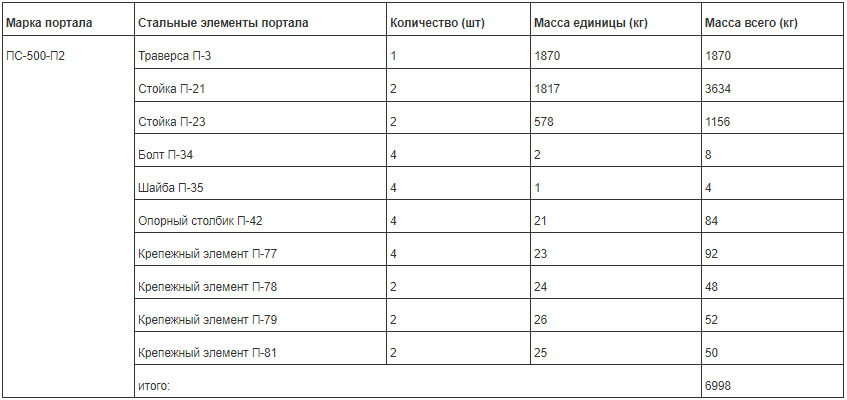

Портал перемычечный ПС-500-П2

НЗМК также производит стальные порталы ОРУ 500 кВ следующих марок:

Портал перемычечный ПС-500-П1
Портал линейный ПС-500-Л8
Портал линейный ПС-500-Л7
Портал линейный ПС-500-Л6
Портал линейный ПС-500-Л5
Портал линейный ПС-500-Л4
Портал линейный ПС-500-Л3
Портал линейный ПС-500-Л12
Портал линейный ПС-500-Л11
Портал линейный ПС-500-Л10
Портал линейный ПС-500-Л1, ПС-500-Л2

Фундаменты

Закладные детали фундамента и консоли

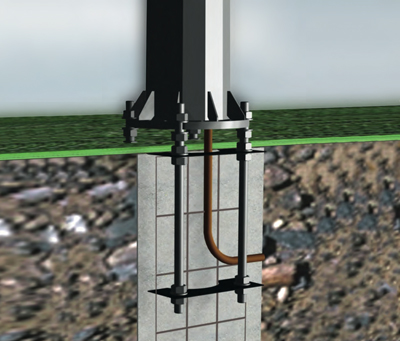

Анкерные закладные элементы фундамента

Анкерный закладной элемент служит для передачи нагрузок от устанавливаемой стальной конструкции (опоры, мачты и т.п.) на фундаментный блок, выполняемый, из бетона. Рекомендуются следующие условия эксплуатации:

Климатические районы - II4 .. II11 по ГОСТ 16350;
Ветровые районы - с I по VII по СП 20.13330.2011;
Внешняя среда - слабоагрессивная по СНиП 2.03.11.

Анкерный закладной элемент представляет собой набор шпилек (или анкерных болтов), фиксируемых параллельно при помощи вспомогательных фланцев (кондукторов), входящих в состав закладного элемента.

Элементы закладного элемента, проектно выступающие из фундаментного блока, защищены от коррозии в соответствии с требованиями СНиП 2.03.11 и ГОСТ 9.602. Данные части покрываются слоем цинка с последующим хроматированием методом электрохимического цинкования.

Установка анкерных закладных элементов осуществляется в подготовленный котлован - после установки по уровню их подземная часть, связанная с арматурой фундаментного блока, заливается бетоном.

Н – вылет консоли

D – диаметр трубы

d1 – диаметр резьбы крепежных элементов опоры

d2 – диаметр резьбы крепежных элементов ЗФ

n1 – количество отверстий во фланце, обращенном к опоре

n2 – количество отверстий во фланце, обращенном к ЗФ

А1 – диаметр окружности или сторона квадрата фланца, обращенного к опоре

А2 – диаметр окружности или сторона квадрата фланца, обращенного к ЗФ

Б1 – диаметр окружности или сторона квадрата расположения отверстий под крепежные элементы фланца, обращенного к опоре

Б2 – диаметр окружности или сторона квадрата расположения отверстий под крепежные элементы фланца, обращенного к ЗФ

Основные параметры консольных фундаментов

Консоли и консольные закладные детали служат для передачи нагрузок от устанавливаемой опоры на фундаментный блок, горизонтальным смещением (вылетом) оси устанавливаемой стальной конструкции относительно оси фундаментного блока. Рекомендуются следующие условия эксплуатации:

Климатические районы— II4 .. II11 по ГОСТ 16350;

Ветровые районы— с I по VII по СП 20.13330.2011;

Внешняя среда— слабоагрессивная (по степени агрессивного воздействия) по СНиП 2.03.11.

Использование закладных элементов в климатических районах I4...II3 возможно, но должно быть проектно обосновано и согласовано с изготовителем.

Консольные элементы изготавливаются в двух исполнениях. Консольные закладные детали имеют несущую часть, предназначенную для установки в фундаментный блок и вынесенный по горизонтали фланец для установки опоры. Прямые консольные элементы имеют два разнесенных узла крепления (фланцы с отверстиями) и предназначены для установки совместно с закладным элементом.

Части консольных элементов, конструктивно выступающие из фундаментного блока, защищены от коррозии в соответствии с требованиями СНиП 2.03.11 и ГОСТ 9.602. По умолчанию, данные части покрываются слоем битумной мастики толщиной до 2,5 мм. Под запрос могут иметь покрытие всех наружных поверхностей битумной мастикой или оцинковываться горячим цинкованием в соответствии с ГОСТ. 9.307-89
